Следом прямой линии называется точка (рис. 26), в которой прямая пересекается с плоскостью проекций (так как след - точка, принадлежащая одной из плоскостей проекций, то одна из её  координат должна быть равна нулю).

Горизонтальный след - М (z_M=0)-точка пересечения прямой с горизонтальной плоскостью проекций.

Фронтальный след - N (y_N=0)- точка пересечения прямой с фронтальной плоскостью проекций.

Профильный след - Т (x_Т=0)- точка пересечения прямой с профильной плоскостью проекций.

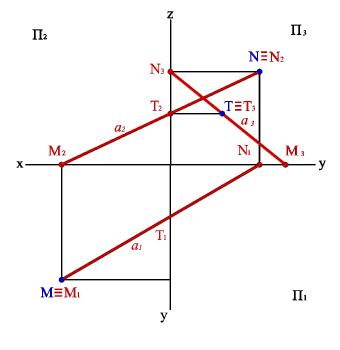

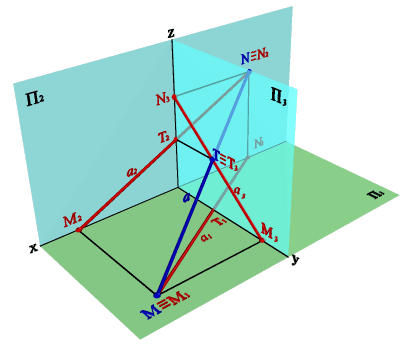

а) модель		б) эпюр
Рисунок 26.Следы прямой линии в системе трех плоскостей проекций

Следы прямой являются точками частного положения. Одноименные проекции следа прямой совпадают с  самим следом, а другие проекции лежат на осях. Например, фронтальный след прямой N₂ºN, а N₁ лежит на оси x, N₃ - на оси z. Отмеченные особенности в расположении следов  проекций позволяет сформулировать  следующие правила:

1. Для построения горизонтального следа М прямой необходимо продолжить ее фронтальную проекцию до пересечения с осью 0x и в этой точке восстановить перпендикуляр  к оси до пересечения с горизонтальной проекцией прямой.

2. Для построения фронтального следа N прямой нужно из точки пересечения горизонтальной проекции её с осью 0x восстановить перпендикуляр до пересечения с фронтальной проекцией прямой.

		С помощью этих правил найдены на эпюре следы прямой а (рис.27) . Здесь же показаны совпавшие проекции точки А, принадлежащей рассматриваемой прямой. Особенность этой точки в том, что она равноудалена от плоскостей проекций, то есть находятся в биссекторной плоскости S2бис. Следы прямой, являются точками, в которых прямая переходит из одного октанта в другой, позволяют отмечать её видимость. Видимой частью прямой будет та, которая расположена в пределах первого октанта.

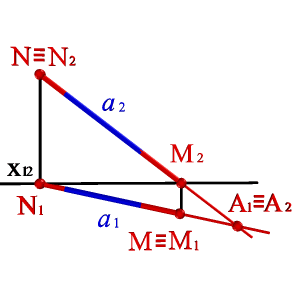

Рисунок 27. Нахождение горизонтального и фронтального следов прямой линии
