Самостоятельная работа №1

Тема: способы указания точки в AutoCAD

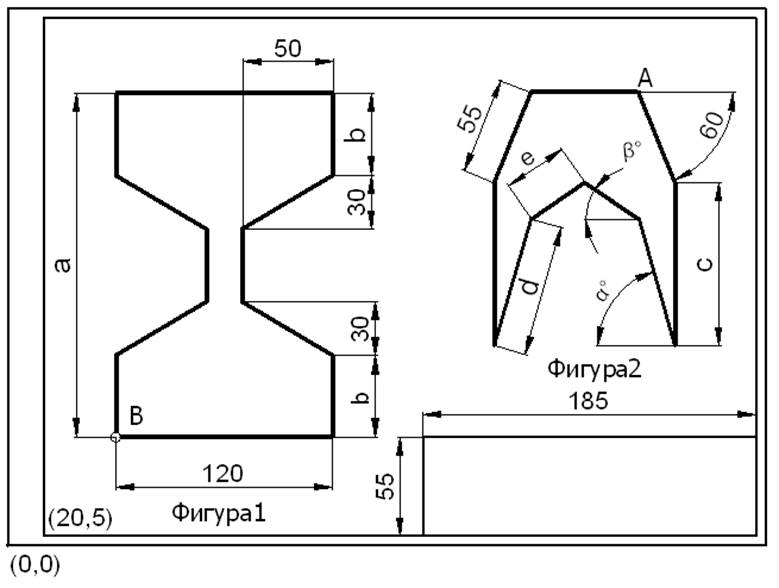

B(60,40)

A(350,250)

Рис. 1.1.

Таблица 1.1.

Варианты заданий

Размер	Вариант
	1	2	3	4	5	6	7	8	9	10
a, мм	190	200	220	180	190	185	200	195	210	200
b, мм	45	40	65	30	35	45	55	55	60	20
с, мм	90	100	110	120	130	95	105	115	125	135
d, мм	73	80	85	90	95	75	83	95	98	105
Угол α, градусы	74	75	78	78	80	74	75	78	75	80
е, мм	36	40	42	45	40	35	40	45	42	45
Угол β, градусы	34	35	38	38	45	35	35	40	40	45

Порядок выполнения работы

2.1. Откройте файл-шаблон и сохраните его с именем, содержащим Вашу фамилию и номер практической работы (пример: Котов1).

2.2. Используя способ относительных координат вычертите Фигуру 1 изображенную на Рисунке 1.1.

Начните с точки B. Абсолютные координаты точки B(60,40). Размеры фигуры указаны в Таблице 1.1.

Вызовите команду Отрезок. Укажите абсолютные координаты первой точки. Все остальные точки указывайте способом относительных координат.

Пример диалога в командной строке при отключенном ДИНамическом вводе:

Команда: _line

Укажите первую точку: 60,40 Enter

Укажите следующую точку: @120,0 Enter

Укажите следующую точку:

Укажите следующую точку

2.3. Используя способ полярных координат вычертите Фигуру 2 изображенную на Рисунке 1.1. Начните с точки А. Абсолютные координаты точки A(350,250). Размеры Фигуры 2 по вариантам приведены в Таблице 1.1.

Вызовите команду LINE (Отрезок).

Укажите абсолютные координаты первой точки. Все последующие точки задайте полярными координатами.

Пример диалога в командной строке при отключенном ДИНамическом вводе:

Команда: _line

Укажите первую точку: 350,250 Enter

Укажите координаты следующей точки: @55< - 60 Enter

Укажите координаты следующей точки:

Укажите координаты следующей точки:

2.4. Заполните основную надпись и предъявите файл чертежа преподавателю для проверки.
