Полярные координаты
позволяют задавать положения точек при известном расстоянии и угле наклона
(Рис. 1)

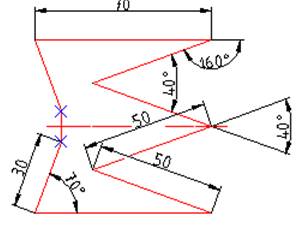

Рис. 1.
Пример чертежа
Ввод
значений можно выполнить в курсорной или в командной строке.
Наиболее
простой способ – использование интерфейса динамического ввода (курсорной
строки).
Включите
режим динамического ввода (Рис. 2). Введите расстояние в первое поле курсорной
строки, щёлкните по клавише «Tab» (табуляция) на
клавиатуре (станет активным второе поле курсорной строки), введите значение
угла наклона (Рис. 3), ENTER.
Рис. 2. Динамический
ввод включен
Рис. 3. Пример ввода
полярных координат
в курсорной строке
(динамический ввод включен).
Смещение в полярных координат чаще всего
является относительным, т.е. отсчитываются относительно последней введенной
точки. Угол является абсолютным, т.е.
всегда отсчитывается от оси OX.
Если динамический ввод отключен (рис. 4) полярные координаты вводятся в
командной строке, с префиксом @ и символом «<», предваряющим значение угла.
Рис. 4. Динамический
ввод отключен
Например, чтобы указать
точку, удаленную от последней заданной точки на
.

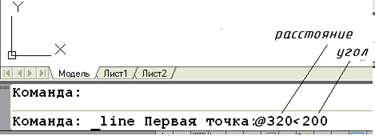

Рис. 5. Пример ввода
полярных координат
в командной строке
(динамический ввод отключен)
При
отключенном динамическом вводе углы отсчитываются против часовой стрелки (Рис. 6). Чтобы указать направление по
часовой стрелке, вводится отрицательное значение для угла. Например, введенные
значения <270 эквивалентны точке со значениями <-90.
Рис. 6. Углы
|
|
|
