Способы
ввода абсолютных координат
Такой способ ввода можно применять, если
известны точные координаты X и Y точки.
Чтобы воспользоваться абсолютными декартовыми
координатами для задания точки, введите значения X и Y,
разделенные запятой (Рис. 1).

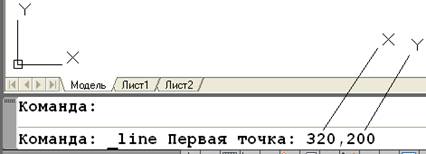

Рис. 1. Пример ввода
абсолютных координат в командной строке (динамический ввод отключен)
Координата
X определяет расстояние от начала координат по горизонтали, Y - по
вертикали.
Значения
могут быть положительными или отрицательными.
Абсолютные координаты
отсчитываются от исходной точки (0,0), которая является пересечением осей X и
Y.
При использовании
динамического ввода (Рис. 2)
абсолютные координаты можно задавать в курсорной строке с префиксом # (Рис. 3).
Например, ввод значения #0,0 указывает на исходную точку системы
координат, т.е. на точку пересечения осей OX и OY.
Рис. 2. Динамический
ввод включен

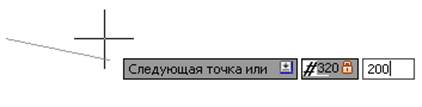

Рис.3. Пример ввода
абсолютных координат
в курсорной строке
(динамический ввод включен).
Примечание. Курсорная
строка приобретает вид, представленный на рис.3 только после того как
введено одно из двух значений и ЗАПЯТАЯ (вместо которой на экране появляется
символ "замочек")
Если
динамический ввод отключен (Рис. 4),
то координаты вводятся не в курсорной, а в командной строке, а префикс #
не используется (Рис. 1).
Рис. 1. Динамический
ввод отключен
.
|
|
|
