Метод
относительных координат
Относительные координаты
отсчитываются от последней введенной точки.
Относительные
декартовы координаты применяются, если известны значения смещений координат
точки относительно предыдущей точки. Например, как на Рис. 1.

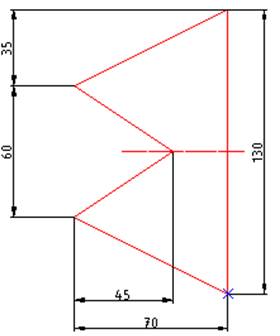

Рис. 1. Пример чертежа, размеры
которого заданы «относительным» способом
При отключенном
режиме динамического ввода (рис. 2),
для указания относительных координат используется префикс @, он должен
предварять числовые значения смещений вдоль осей X и Y
Рис. 2. Динамический
ввод отключен
Например, чтобы указать
точку, удаленную от последней заданной точки по оси X на
Рис. 3. Пример ввода
относительных координат в командной строке (динамический ввод отключен)
Если
динамический ввод включен (рис. 4),
ввод данных осуществляется в курсорной строке, а символ @ вводить не требуется (Рис. 5).
Рис. 4. Динамический
ввод включен

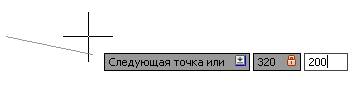

Рис.5. Пример ввода
относительных координат
в курсорной строке
(динамический ввод включен).
Примечание.
Курсорная строка приобретает вид, представленный на рис.5 только после
того как введено одно из двух значений и ЗАПЯТАЯ.
.
|
|
|
