Втулка |
Методические указания к построению чертежа |
||
При оформлении чертежа следует руководствоваться положениями государственных стандартов:
ГОСТ 2.303-68 «Линии»;
ГОСТ 2.305-68 «Изображения – виды, разрезы, сечения»;
ГОСТ 2.306-68 «Обозначение графические материалов и правила их нанесения на чертежах»;
ГОСТ 2.307-68 «Нанесение размеров и предельных отклонений»;
ГОСТ 2.309-73 «Обозначение шероховатости поверхности» с учетом изменения №3 принятого Межгосударственным советом по стандартизации, метрологии и сертификации (протокол № 21 от 28.05.2002);
ГОСТ 2.316-68 «Правила нанесения на чертежах надписей, технических требований и таблиц»;
ГОСТ 2.104-68 «Основные надписи».
|

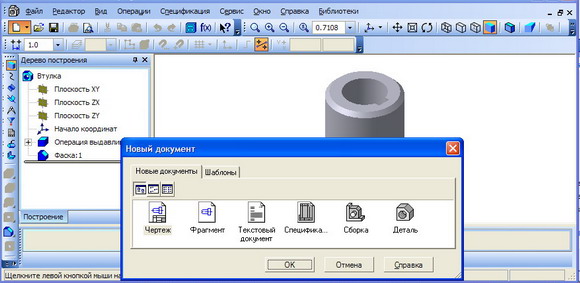

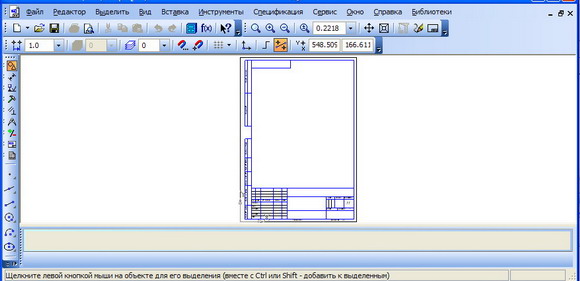

Создаем новый документ - чертеж. |
 |
|
По умолчанию предлагается выполнить чертеж на формате А4. |
 |
|

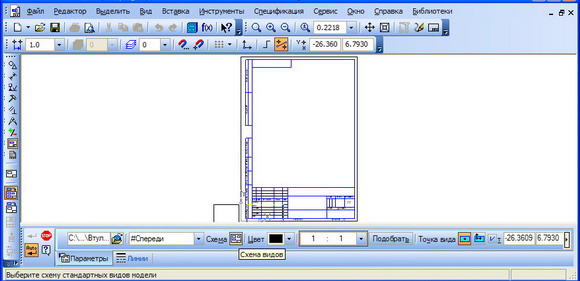

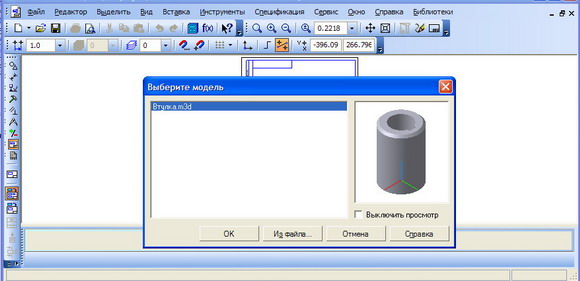

На инструментальной панели "Ассоциативные виды" нажимаем кнопку "Стандартные виды" и выбираем модель для формирования чертежа |
 |
|
Нажимаем кнопку только один стандартный вид – "Вид спереди"
|
 |
|

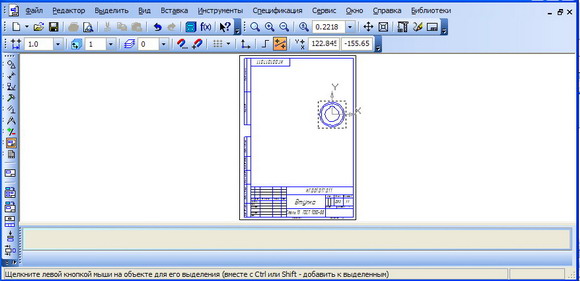

Определяем положение вида в пространстве формата. |
 |
|

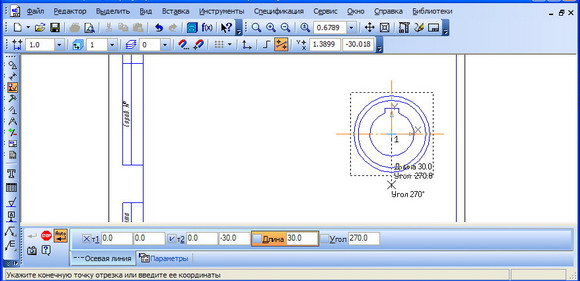

Оформляем вид. На инструментальной панели "Обозначения" нажимаем кнопку "Осевая линия по двум точкам" и проводим осевые линии. |
 |
|

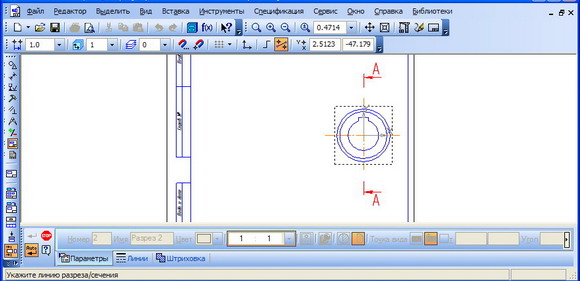

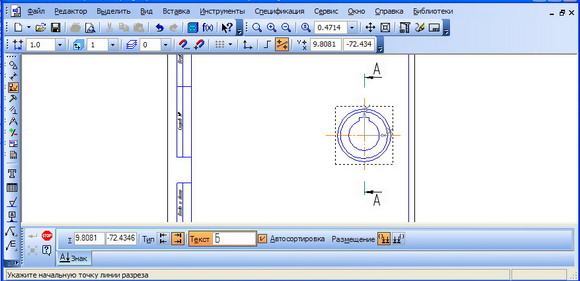

На инструментальной панели "Обозначения" нажимаем кнопку "Линия разреза" и задаем положение секущей плоскость (вертикально через начало координат). |
 |
|
Используя кнопку "Разрез/сечение" инструментальной панели "Ассоциативные виды" строим разрез А-А. |
 |
|

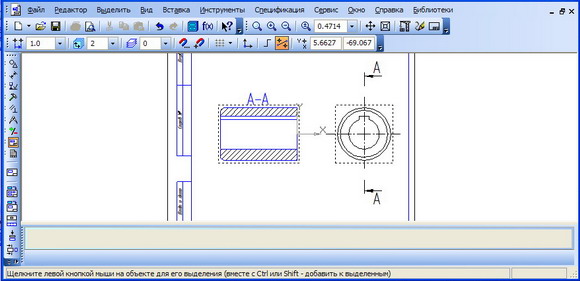

Определяем положение разреза в пространстве формата.
|
 |
|

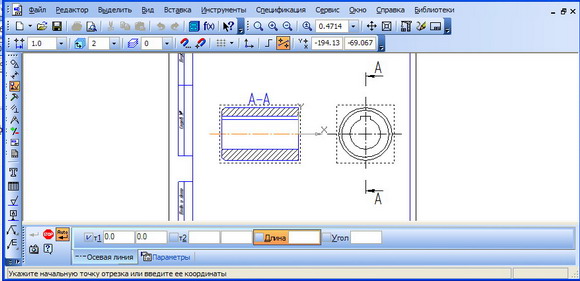

Оформляем разрез. На инструментальной панели "Обозначения" нажимаем кнопку "Осевая линия по двум точкам" и проводим осевую линию. |
 |
|

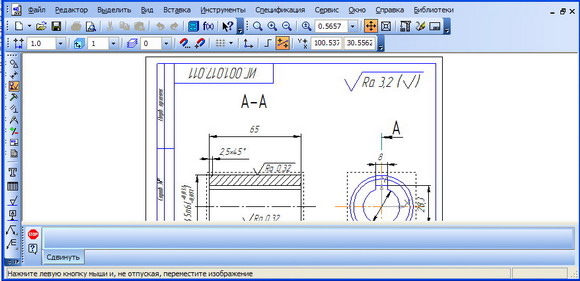

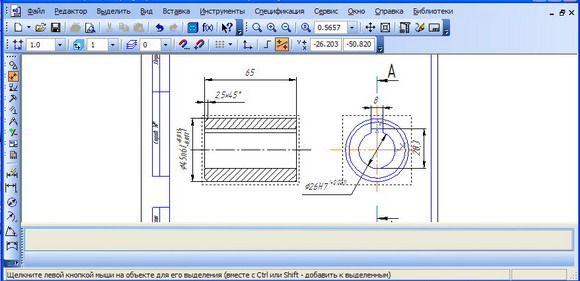

Используя инструментальную панель "Размеры" наносим необходимые размеры на чертеже. Предельные отклонения размеров задаем в соответствии со значениями, предложенными на примере оформления чертежа втулки. |
 |
|

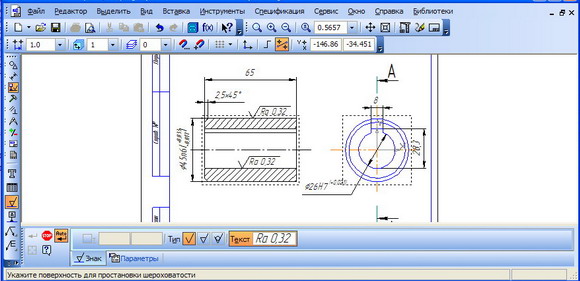

Задаем значение шероховатости поверхностей, используя кнопку "Шероховатость" инструментальной панели "Обозначения". |
|
|

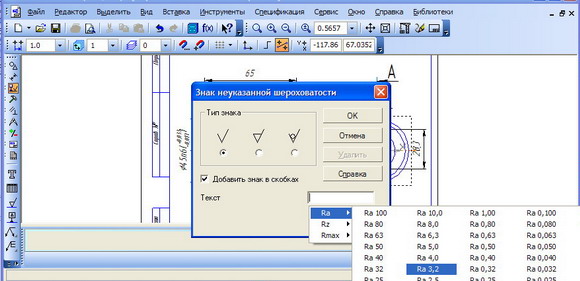

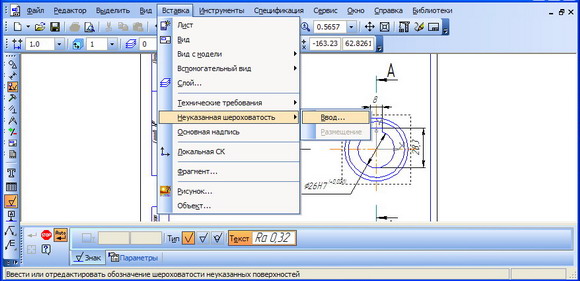

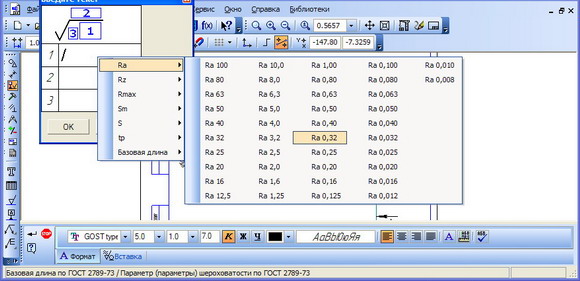

Параметры неуказанной шероховатости задаются через выпадающее меню "Вставка". |
|
|

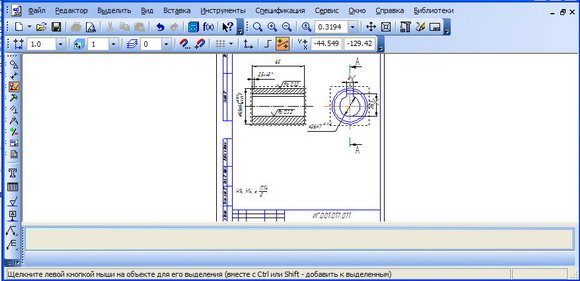

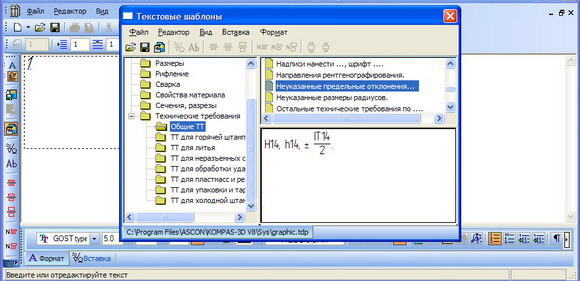

Оформляем технические требования через выпадающее меню "Вставка". Для оформления технических требований можно использовать готовые шаблоны из библиотек. Закрываем окно редактирования технических требований и определяем положение текста в пространстве формата над штампом основной надписи. |
|
|

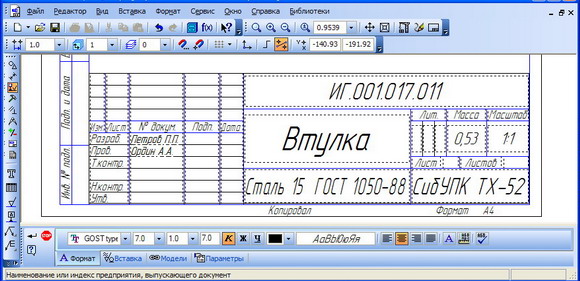

Заполняем графы штампа основной надписи. |
 |
|

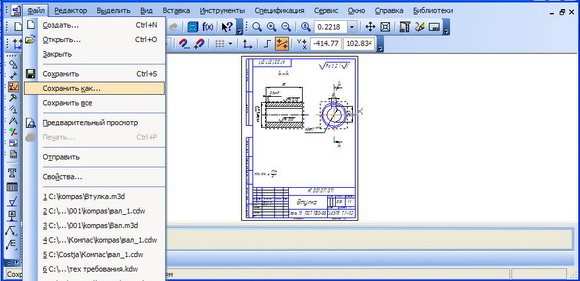

Сохраняем чертеж. |
 |
|
|
Втулка |
Методические указания к построению чертежа |
||
