Втулка |
Методические указания к построению модели |
|
|

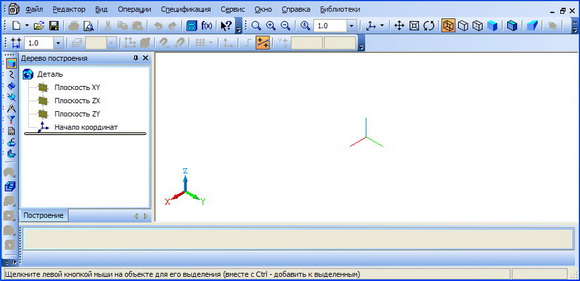

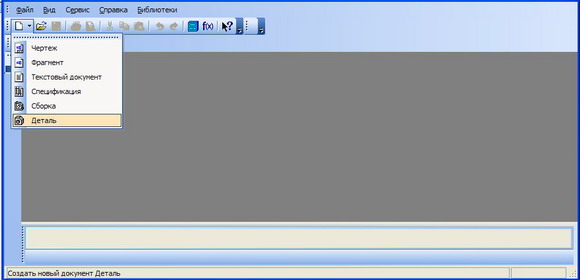

Запускаем графический редактор и создаем новый документ Деталь. |
 |
|
|
 |
|

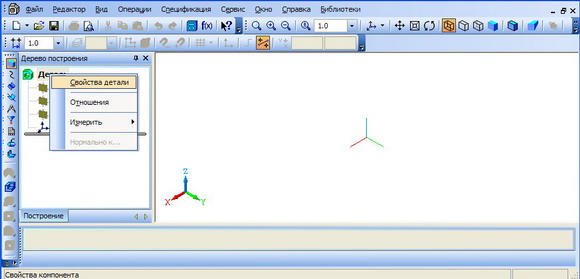

Устанавливаем свойства детали. Обозначение детали производится следующим образом: ИГ – инженерная графика (одинаково для всех студентов), 001 – номер технического задания (одинаково для всех студентов),
00 – номер варианта, выполняемого студентов 001 – номер рабочего чертежа детали (от 11 до 99). Пример: ИГ.001.017.011 – 17-й вариант. Наименование детали - Втулка Цвет на усмотрение разработчика. Оптические свойства - по умолчанию. |
 |
|
Наименование материала выбираем из списка Сталь 15.
|
 |
|

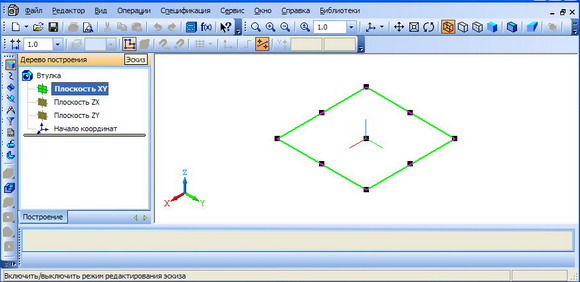

Выбираем для построения эскиза Плоскость XY. |
 |
|

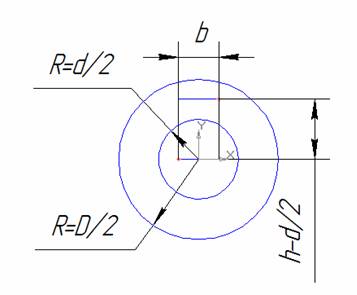

В плоскости XY троим две концентрические окружности и прямоугольник, размеры которых задаются в соответствии с вариантом. |
|
|

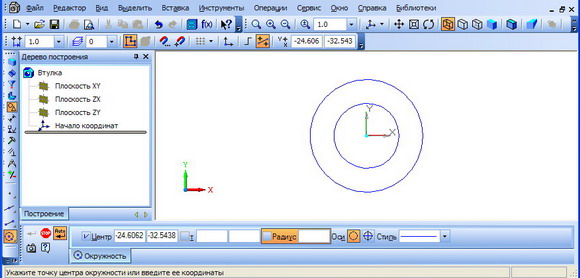

В инструментальной панели "Геометрия" нажимаем кнопку "Окружность" и строим две концентрические окружности с центром в начале координат и радиусами равными D/2 и d/2. |
 |
|

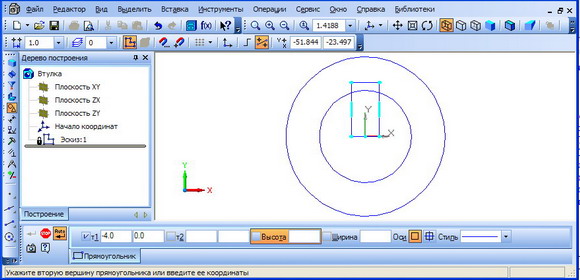

В инструментальной панели "Геометрия" нажимаем кнопку "Прямоугольник" и задаем координаты вершин прямоугольника: Первая вершина - X=-b/2, Y=0. Вторая вершина - X=b/2, Y=h-d/2. |
 |
|

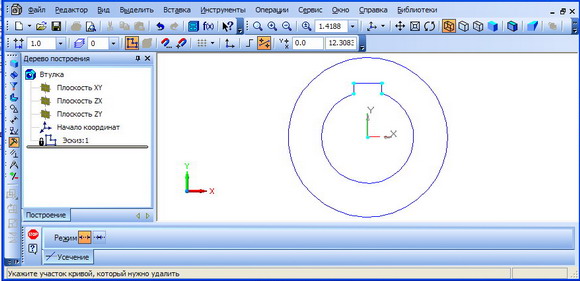

В инструментальной панели "Редактирование" нажимаем кнопку "Усечь кривую" и убираем лишние линии. |
 |
|

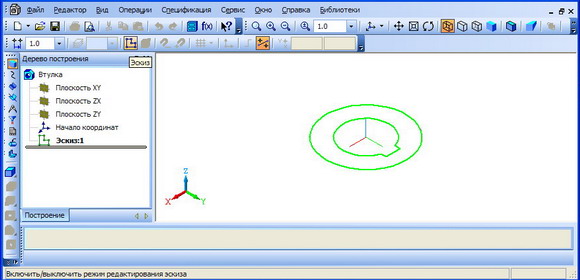

Завершаем построение эскиза. |
 |
|
Выполняем операцию выдавливания эскиза (расстояние выдавливания соответствует длине втулке H). |
 |
|
Переходим в полутоновый режим. |
 |
|

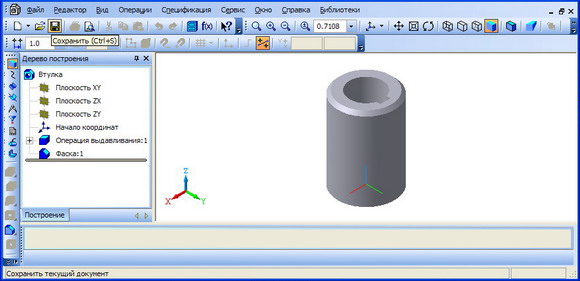

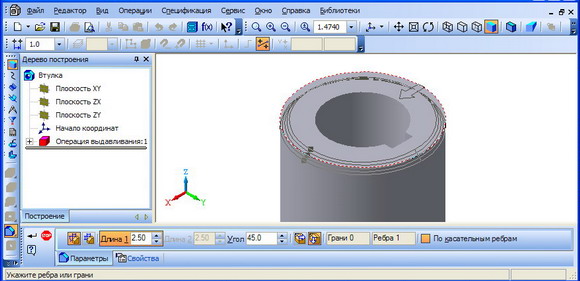

В инструментальной панели "Редактирование детали" нажимаем кнопку "Фаска" и задаем параметры фаски Сх450 |
 |
|
Сохраняем модель. |
 |
|
|
