Втулка |
Методические указания к построению модели |
Методические указания к построению чертежа |
|
|

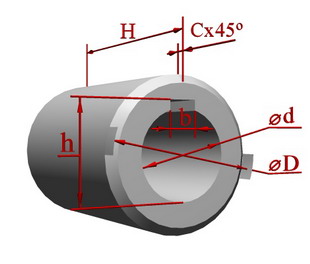

D – наружный диаметр втулки; d – внутренний диаметр втулки; H – длина втулки; b – ширина шпоночного паза; h – глубина шпоночного паза; С – размер фаски. |
|
№ варианта |
d, мм |
D, мм |
H, мм |
b, мм |
h, мм |
С, мм |
|
|
10 |
20 |
30 |
4 |
11,8 |
1,5 |
|
|
10 |
20 |
32 |
4 |
11,8 |
1,5 |
|
|
12 |
22 |
34 |
5 |
14.5 |
1,5 |
|
|
14 |
24 |
36 |
5 |
16,5 |
1,5 |
|
|
14 |
25 |
38 |
5 |
16,5 |
1,5 |
|
|
15 |
26 |
40 |
5 |
17,3 |
1,5 |
|
|
16 |
28 |
42 |
5 |
18,3 |
1,5 |
|
|
18 |
30 |
45 |
6 |
20,8 |
1,5 |
|
|
18 |
32 |
48 |
6 |
20,8 |
1,5 |
|
|
18 |
34 |
50 |
6 |
20,8 |
1,5 |
|
|
20 |
36 |
54 |
6 |
22,8 |
2,5 |
|
|
20 |
38 |
56 |
6 |
22,8 |
2,5 |
|
|
22 |
40 |
60 |
8 |
25,3 |
2,5 |
|
|
24 |
42 |
62 |
8 |
27,3 |
2,5 |
|
|
25 |
45 |
65 |
8 |
28,3 |
2,5 |
|
|
26 |
48 |
70 |
8 |
29,3 |
2,5 |
|
|
28 |
50 |
75 |
8 |
31,3 |
2,5 |
|
|
30 |
54 |
80 |
10 |
33,3 |
2,5 |
|
|
32 |
56 |
85 |
10 |
35,3 |
2,5 |
|
|
34 |
60 |
90 |
10 |
37,3 |
2,5 |
|
|
36 |
64 |
95 |
10 |
39,3 |
3 |
|
|
38 |
68 |
100 |
10 |
41,3 |
3 |
|
|
40 |
70 |
105 |
12 |
43,3 |
3 |
|
|
42 |
75 |
110 |
12 |
45,3 |
3 |
|
|
45 |
80 |
120 |
14 |
48,8 |
3 |
|
|
48 |
85 |
125 |
14 |
51,8 |
3 |
|
|
50 |
90 |
130 |
14 |
53,8 |
3 |
|
|
53 |
95 |
140 |
16 |
57,3 |
3 |
|
|
56 |
100 |
150 |
16 |
60,3 |
3 |
|
|
60 |
105 |
160 |
18 |
64,4 |
3 |
|
|
