Вал |
Методические указания к построению чертежа |
||
При оформлении чертежа следует руководствоваться положениями государственных стандартов:
ГОСТ 2.303-68 «Линии»;
ГОСТ 2.305-68 «Изображения – виды, разрезы, сечения»;
ГОСТ 2.306-68 «Обозначение графические материалов и правила их нанесения на чертежах»;
ГОСТ 2.307-68 «Нанесение размеров и предельных отклонений»;
ГОСТ 2.309-73 «Обозначение шероховатости поверхности» с учетом изменения №3 принятого Межгосударственным советом по стандартизации, метрологии и сертификации (протокол № 21 от 28.05.2002);
ГОСТ 2.316-68 «Правила нанесения на чертежах надписей, технических требований и таблиц»;
ГОСТ 2.104-68 «Основные надписи».
|

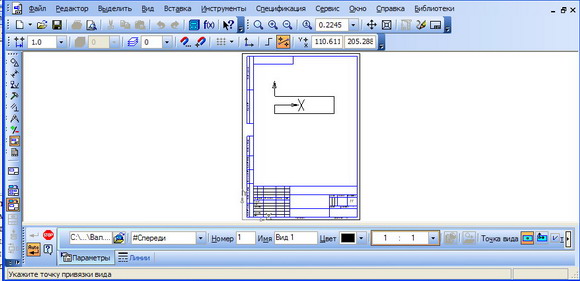

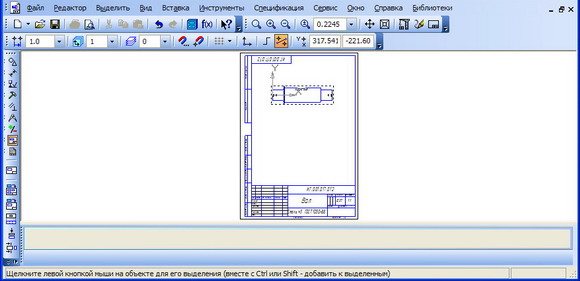

На инструментальной панели "Редактирование детали" нажимаем кнопку "Новый чертеж из модели" |
 |
|
|
 |
|

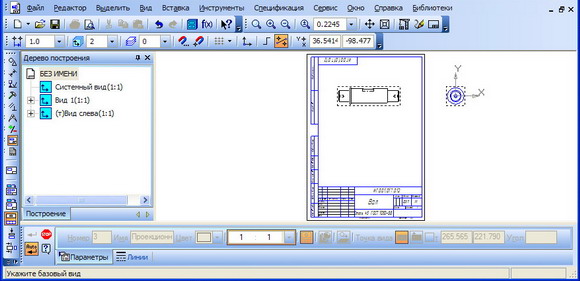

Уточняем схему видов. Для передачи всех геометрических особенностей вала достаточно одного вида с местными разрезами уточняющими форму центровых отверстий, а положение и размеры шпоночного паза можно задать, используя местный разрез и поперечное сечение (см. образец оформления чертежа вала). При формировании местных разрезов потребуется "Вид слева" для указания положения секущей плоскости. На инструментальной панели "Ассоциативные виды" нажимаем кнопку "Проекционный вид". "Вид слева" в последствии отображаться не будет, поэтому его можно разместить за пределами поля чертежа. |
 |
|

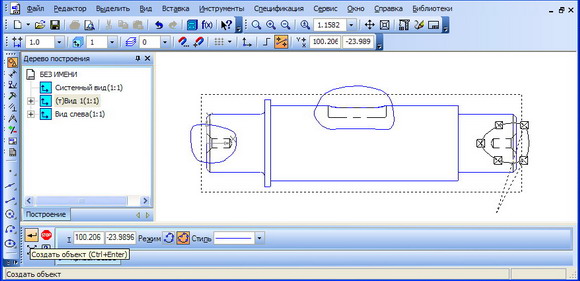

Линиями замкнутого контура отмечаем положение местных разрезов. На инструментальной панели "Геометрия" нажимаем кнопку "Кривая Безье" |
 |
|
На инструментальной панели "Ассоциативные виды" нажимаем кнопку "Местный разрез" и последовательным указанием контура, определяющего положение разреза и положение секущей плоскости (через центр "Вида слева") получаем местные разрезы. |
 |
|

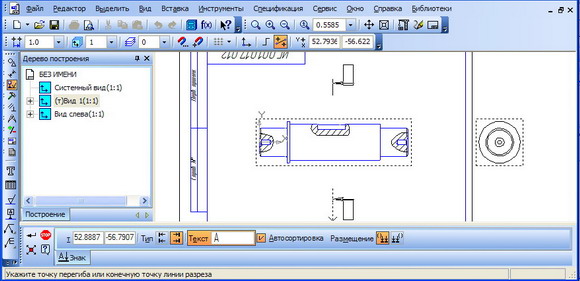

На инструментальной панели "Обозначения" нажимаем кнопку "Линия разреза" и определяем положение секущей плоскости. |
 |
|
На инструментальной панели "Ассоциативные виды" нажимаем кнопку "Разрез/сечение" и строим сечение А-А. |
 |
|

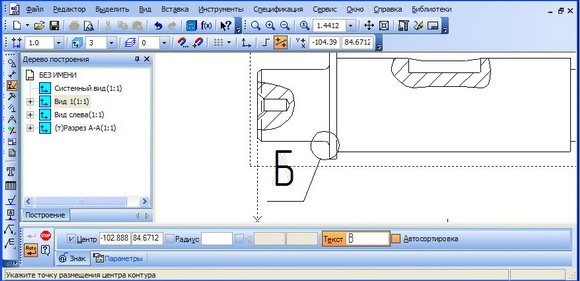

На инструментальной панели "Обозначения" нажимаем кнопку "Выносной элемент" и определяем его положение. (При этом "Вид спереди" должен быть текущим). |
 |
|

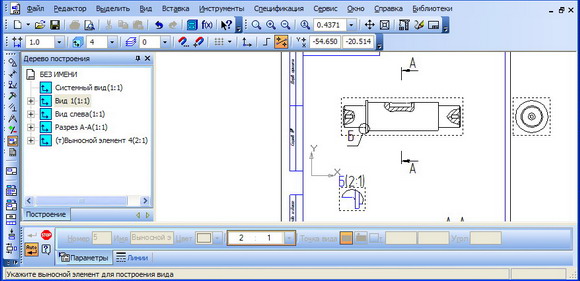

На инструментальной панели "Ассоциативные виды" нажимаем кнопку "Выносной элемент" и определяем параметры и положение выносного элемента. |
 |
|

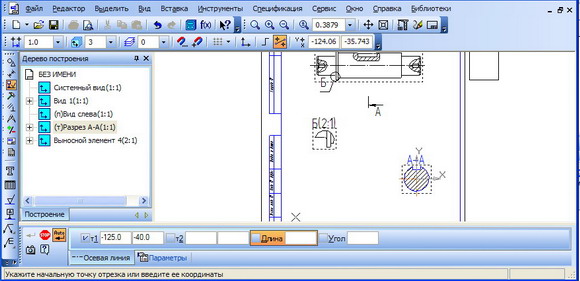

Гасим "Вид слева" и завершаем построение изображений, проводим осевые линии. |
 |
|
При простановке размеров предельные отклонения ставить в соответствии с образцом выполнения чертежа вала.
|
 |
|

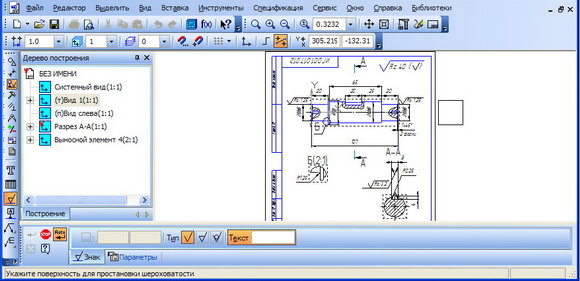

Задаем значение шероховатости поверхностей с помощью кнопки "Шероховатость" инструментальной панели "Обозначение". Параметры неуказанной шероховатости задаются через выпадающее меню "Вставка". |
 |
|

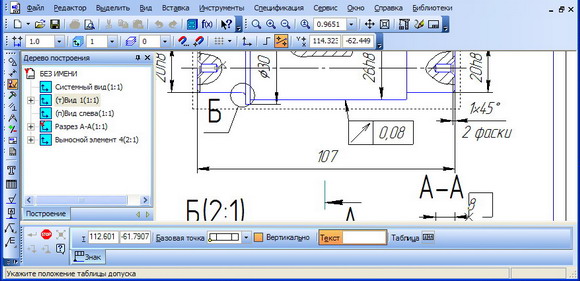

Проставляем допуск биения 0,008, используя кнопку "Допуск формы" инструментальной панели "Обозначение". |
 |
|

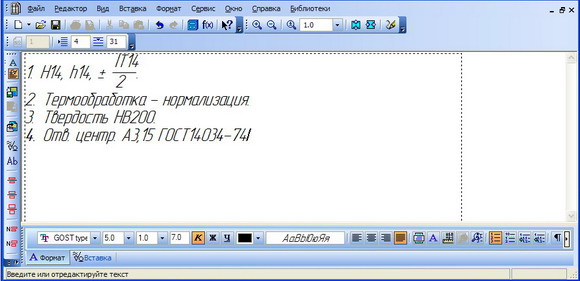

Оформляем технические требования. Для оформления технических требований можно использовать готовые шаблоны из библиотек. |
 |
|

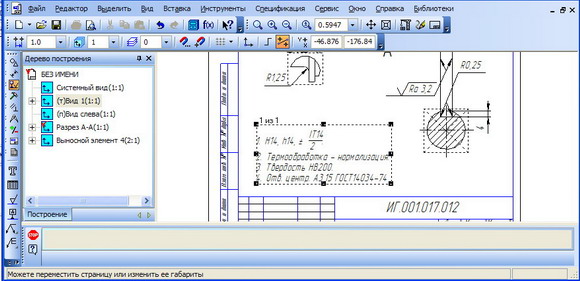

Размещаем технические требования над штампом основной надписи |
 |
|

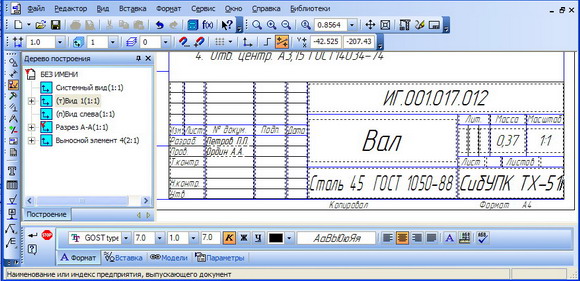

Заполняем графы штампа основной надписи. |
 |
|

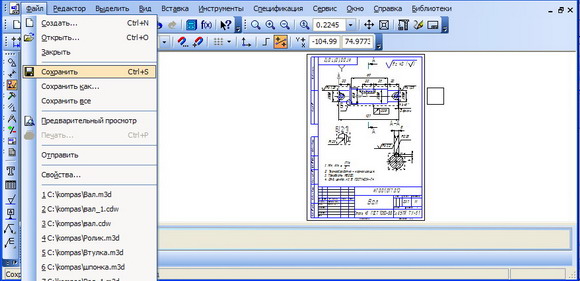

Сохраняем чертеж |
 |
|
|
