Вал |
Методические указания к построению модели |
||
Вал представляет собой тело вращения, то в качестве главного вида рекомендуется использовать изображение, соответствующее положению детали в токарном станке – ось тела вращения параллельно штампу основной надписи.
|

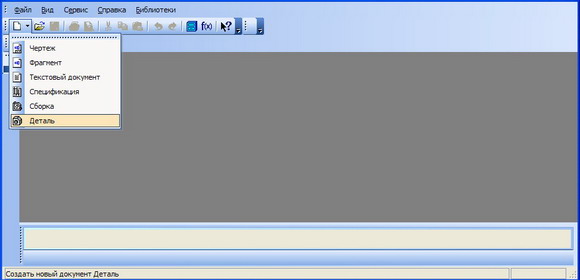

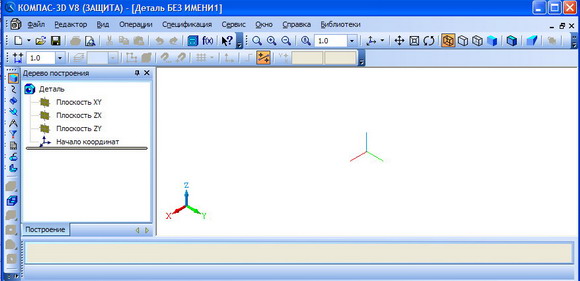

Запускаем графический редактор и создаем новый документ Деталь. |
![]() |
|||||||||||||||||||||||||||||||||||
|
|
![]() |
|||||||||||||||||||||||||||||||||||
|

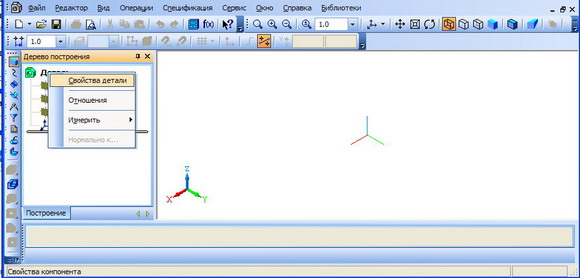

Устанавливаем свойства детали. Обозначение детали производится следующим образом: ИГ – инженерная графика (одинаково для всех студентов), 001 – номер технического задания (одинаково для всех студентов),
00 – номер варианта, выполняемого студентов 001 – номер рабочего чертежа детали (от 11 до 99). Пример: ИГ.001.017.012 – 17-й вариант. Наименование детали - Вал Цвет на усмотрение разработчика. Оптические свойства - по умолчанию. |
![]() |
|||||||||||||||||||||||||||||||||||
|

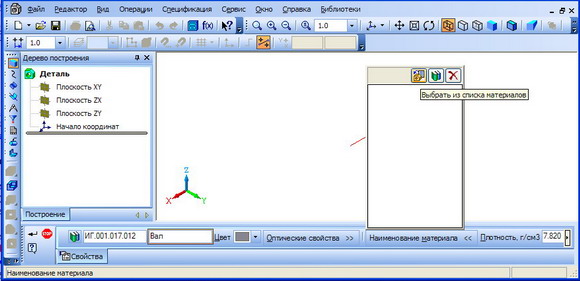

Наименование материала выбираем из списка Сталь 45.
|
![]() |
|||||||||||||||||||||||||||||||||||
|

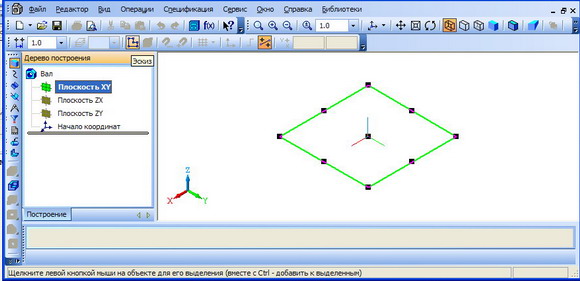

Выбираем для построения эскиза Плоскость XY. |
![]() |
|||||||||||||||||||||||||||||||||||
|

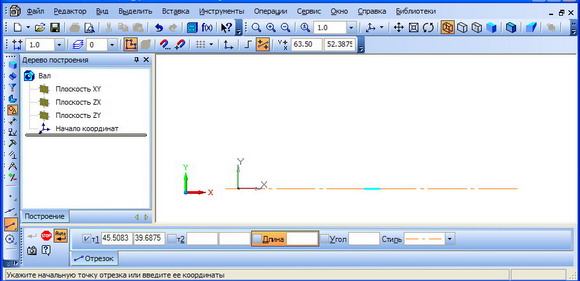

Построим модель вала как тело вращения. Определим положение оси. На инструментальной панели "Геометрия" нажимаем кнопку "Отрезок" и задаем координаты точек начала и конца отрезка т1 - (Х=-5, Y=0) т2 - (Х=2L1+ L2+ L3+5, Y=0) |
![]() |
|||||||||||||||||||||||||||||||||||
|

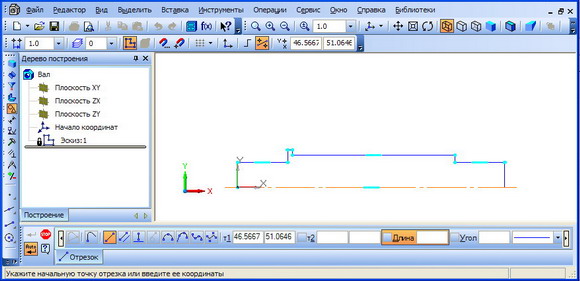

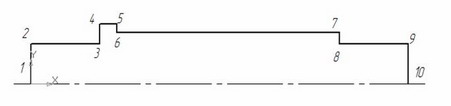

Строим эскиз в виде ломаной линии, последовательным указанием координат 10-ти точек определяющих контур вала
|
|
|||||||||||||||||||||||||||||||||||
|
На инструментальной панели "Геометрия" нажимаем кнопку "Непрерывный ввод объектов" и задаем координаты точек ломаной. |
![]() |
|||||||||||||||||||||||||||||||||||
|

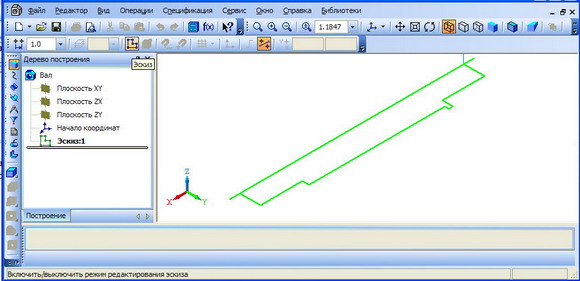

Завершаем эскиз.
|
![]() |
|||||||||||||||||||||||||||||||||||
|

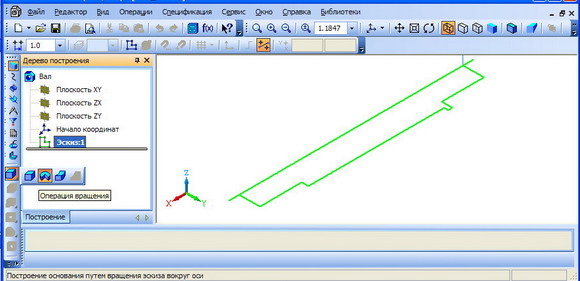

На инструментальной панели "Редактирование детали" нажимаем кнопку "Непрерывный ввод объектов". Выполняем операцию вращения. |
![]() |
|||||||||||||||||||||||||||||||||||
|

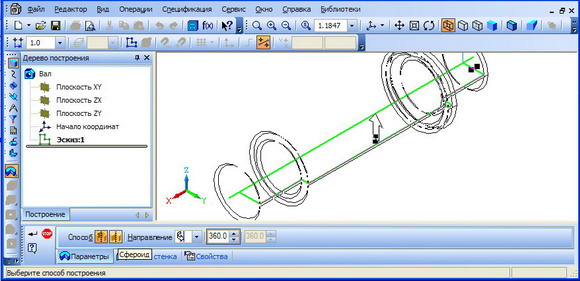

Выбираем способ построения - "Сфероид". |
![]() |
|||||||||||||||||||||||||||||||||||
|

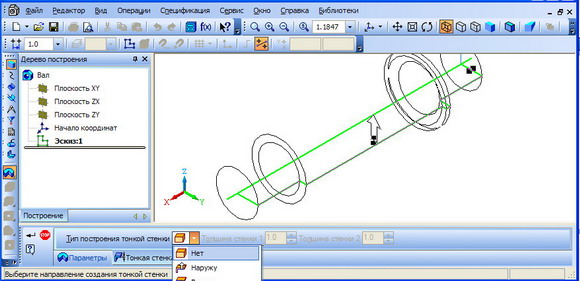

Отключает тонкую стенку. |
![]() |
|||||||||||||||||||||||||||||||||||
|

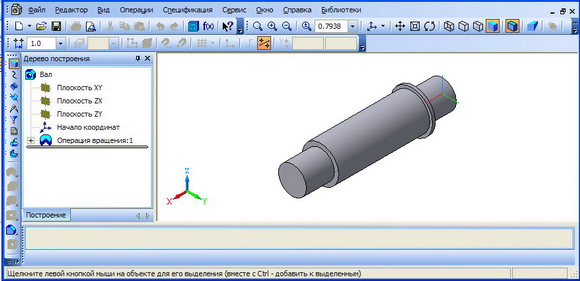

Переходим в полутоновый режим. |
![]() |
|||||||||||||||||||||||||||||||||||
|

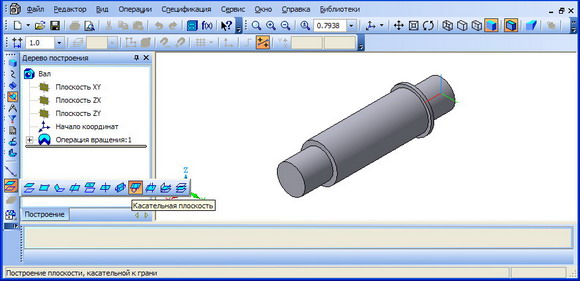

Шпоночный паз получим выдавливанием. Для построения шпоночного паза необходимо выполнит его эскиз в плоскости, касательной ступени вала. На инструментальной панели "Вспомогательная геометрия" нажимаем кнопку инструмент "Касательная плоскость". |
![]() |
|||||||||||||||||||||||||||||||||||
|

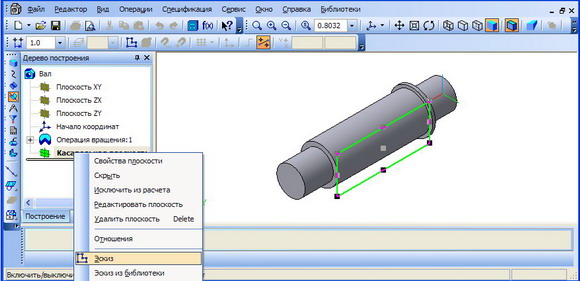

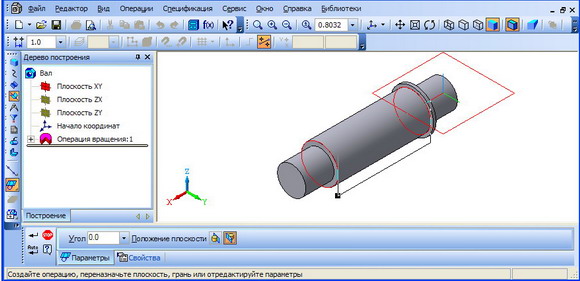

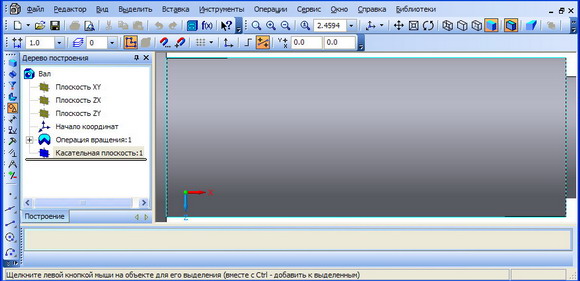

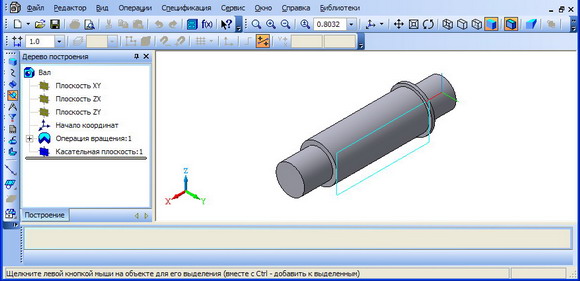

Строим касательную плоскость для построения эскиза шпоночного паза. |
![]() |
|||||||||||||||||||||||||||||||||||
|

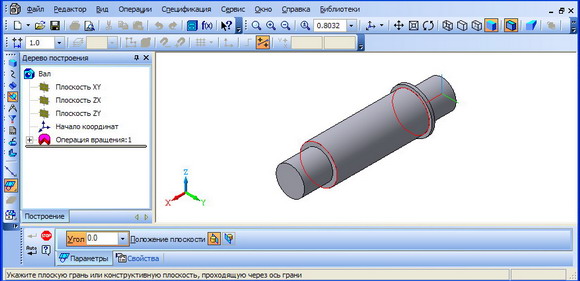

Указываем цилиндрическую поверхность к которой следует провести касательную плоскость. |
![]() |
|||||||||||||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||||||||||||||
|

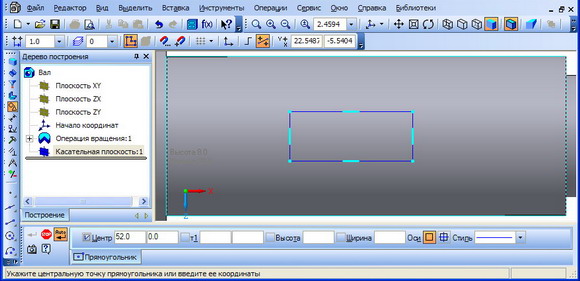

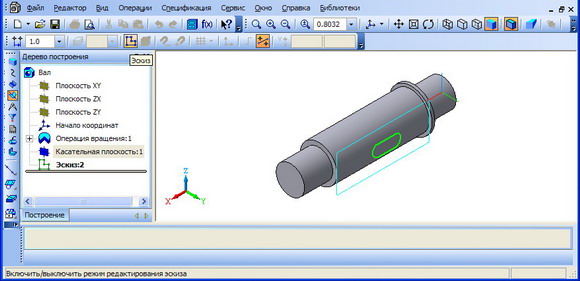

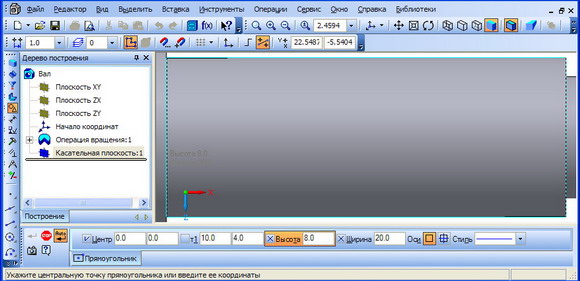

На инструментальной панели "Геометрия" нажимаем кнопку "Прямоугольник". Высота прямоугольника соответствует ширине шпоночного паза, а ширина - длине. Координаты вершины т1 прямоугольника (Х=L1+ L2+ L3 -a-l, Y=-b/2). Координаты центра прямоугольника (X=L1+ L2+ L3 -a-l/2, Y=0). |
![]() |
|||||||||||||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||||||||||||||
|

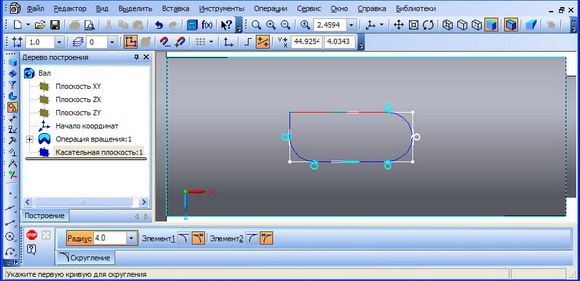

На инструментальной панели "Геометрия" нажимаем кнопку "Скругление". |
![]() |
|||||||||||||||||||||||||||||||||||
|
Завершаем эскиз. |
![]() |
|||||||||||||||||||||||||||||||||||
|

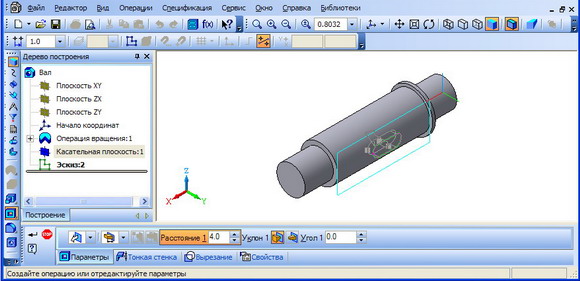

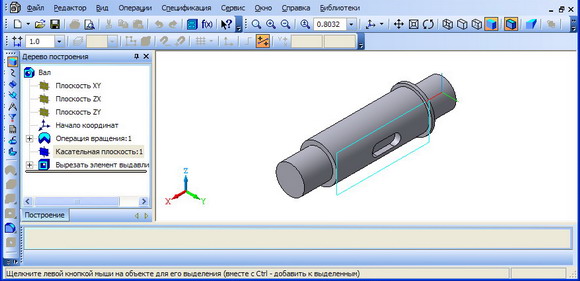

На инструментальной панели "Редактирование детали" нажимаем кнопку "Вырезать выдавливанием". |
![]() |
|||||||||||||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||||||||||||||
|

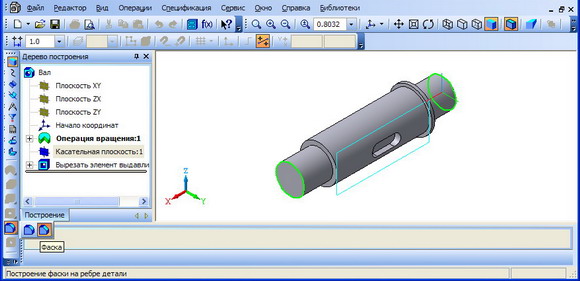

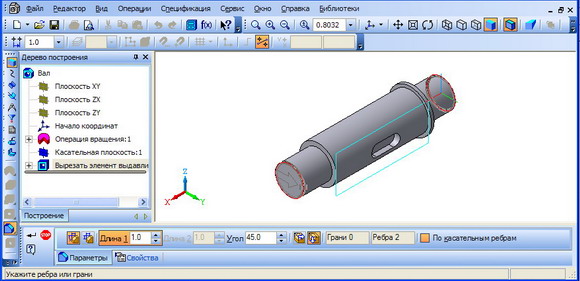

Для формирования фасок, выделяем окружности торцов вала и на инструментальной панели "Редактирование детали" нажимаем кнопку "Фаска"
|
![]() |
|||||||||||||||||||||||||||||||||||
|

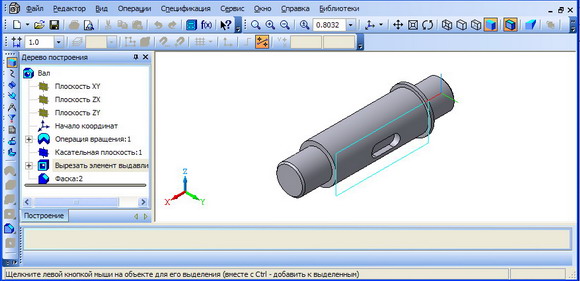

Делаем фаски с двух сторон вала (1х45о для всех вариантов). |
![]() |
|||||||||||||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||||||||||||||
|

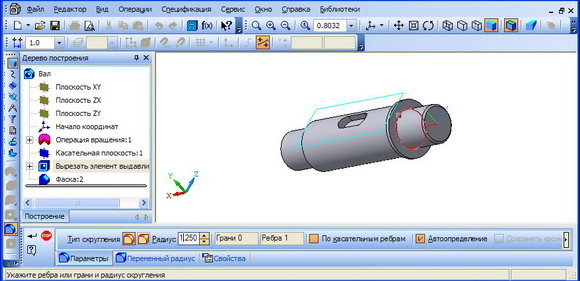

Делаем галтель – радиусом 1,25 мм. |
![]() |
|||||||||||||||||||||||||||||||||||
|

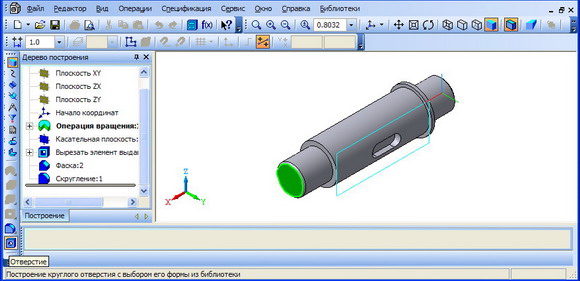

Создаем центровые отверстия с торцов вала, выделяем торцевые грани вала, нажимаем кнопку "Отверстие" инструментальной панели "Редактирование детали". |
![]() |
|||||||||||||||||||||||||||||||||||
|

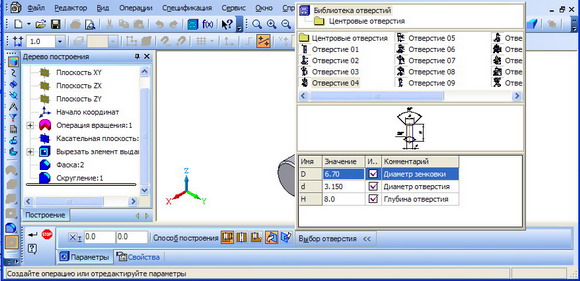

Выбираем стандартную форму А (отверстие 04) и задаем параметры отверстия (размеры определяются в соответствии с ГОСТ14034-74).
|
![]() |
|||||||||||||||||||||||||||||||||||
|

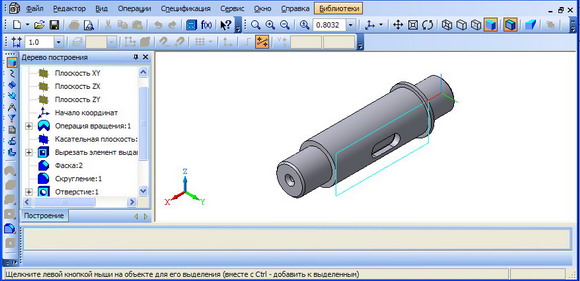

Создаем центровые отверстия для закрепления вала в станке . |
![]() |
|||||||||||||||||||||||||||||||||||
|

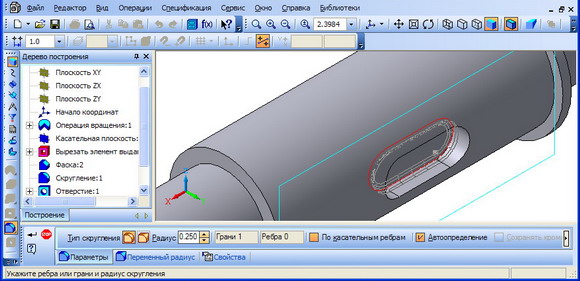

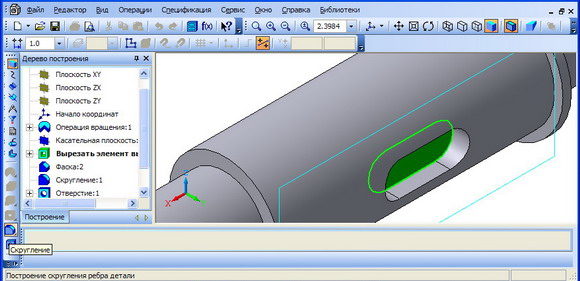

Скругляем дно шпоночного паза радиусом 0,25 мм. |
![]() |
|||||||||||||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||||||||||||||
|
Сохраняем трехмерную модель вала |
![]() |
|||||||||||||||||||||||||||||||||||
