Вал

Методические указания к построению модели

Методические указания к построению чертежа

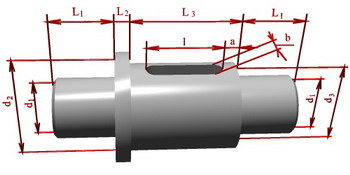

d₁, d₂, d₃, –диаметры ступеней вала;

L₁, L₂, L₃ – длины ступеней вала;

a – размер определяющий положение шпоночного паза на валу;

b – ширина шпоночного паза;

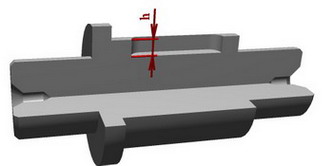

h – глубина шпоночного паза;

l – длина шпоночного паза.

№ вар.	d₁, мм	d₂, мм	d₃, мм	L₁, мм	L₂, мм	L₃, мм	a, мм	l, мм	b, мм	h, мм
1.	8,0	15	10	15	6	30	10	10	4	2,5
2.	8,5	16	11	15	6	32	11	10	4	2,5
3.	9,0	17	12	15	6	34	12	10	5	3
4.	10	18	13	15	6	36	12	10	5	3
5.	11	19	14	15	6	38	14	10	5	3
6.	12	20	15	17	6	40	15	10	5	3
7.	13	21	16	17	6	42	16	10	5	3
8.	14	22	17	17	6	45	16	12	6	3,5
9.	15	24	18	17	6	48	18	12	6	3,5
10.	16	25	19	17	6	50	18	15	6	3,5
11.	17	26	20	19	6	54	20	15	6	3,5
12.	18	28	20	19	6	56	20	15	6	3,5
13.	19	30	22	19	6	60	22	16	8	4
14.	20	32	24	19	6	62	22	16	8	4
15.	21	34	25	19	6	65	24	16	8	4
16.	22	36	26	21	6	70	25	16	8	4
17.	24	38	28	21	6	75	25	16	8	4
18.	25	40	30	21	6	80	30	20	10	5
19.	26	42	32	21	6	85	32	20	10	5
20.	28	45	34	21	6	90	35	20	10	5
21.	30	48	36	23	6	95	35	20	10	5
22.	32	50	38	23	6	100	40	20	10	5
23.	34	53	40	23	6	105	40	25	12	5
24.	36	56	42	23	6	110	42	25	12	5
25.	38	60	45	23	6	120	45	30	14	5,5
26.	40	63	48	25	6	125	45	30	14	5,5
27.	42	67	50	25	6	130	50	30	14	5,5
28.	45	71	53	25	6	140	50	32	16	6
29.	48	75	56	25	6	150	55	32	16	6
30.	50	80	60	25	6	160	62	36	18	7
