1. Открыть файл с деталью  Плафон.

2. Команда Касательная плоскость (Вспомогательные плоскости).

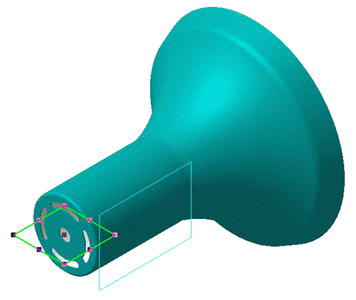

3. В окне модели укажите цилиндрическую грань, касательно к которой должна пройти плоскость. (Необходимо задать линию касания – пересечение грани и нормальной к ней плоскости в данном случае это системная горизонтальная плоскость.)

4. В Дереве построения укажите элемент Плоскость XZ и нажмите кнопку Создать объект.

5. Создать эскиз на Касательной плоскости.

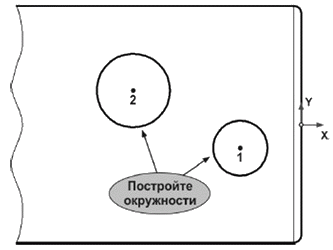

6. Постройте две окружности. Положение центров укажите «на глаз»

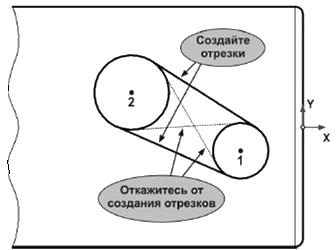

7. Команда Отрезок, касательный к двум кривым

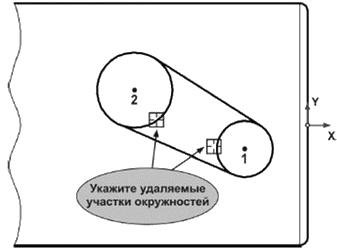

8. Команда Усечь кривую (Редактирование)

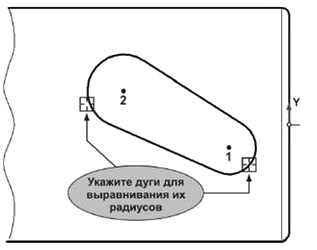

9. Команда Равенство радиусов (Параметризация)

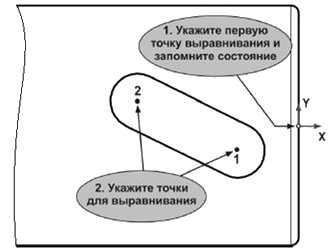

10. Команда Выровнять точки по горизонтали (Параметризация) укажите точку 0

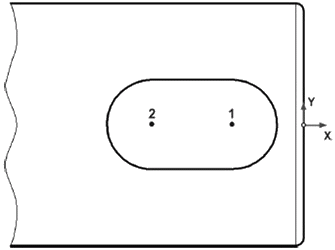

11.  Команда Запомнить состояние и указать точки 1 и  2 . После этого паз примет горизонтальное положение.

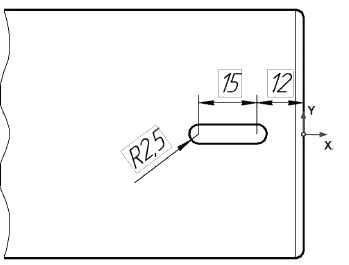

12. Проставьте размеры присваивая им нужные значения. Закройте Эскиз. Выполните операцию  Вырезать выдавливанием в прямом направлении на 10

13. Команда Массив по сетке. В Дереве построения указать Вырезать элемент выдавливания:,  в поле Наклон 180, в поле Количество копий 3, в поле Шаг 30мм.

14. Команда Ось конической поверхности (Вспомогательная геометрия). Указать цилиндрическую поверхность в окне модели.

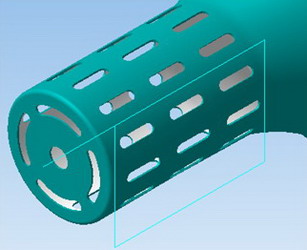

15. Команда Массив по концентрической сетке. В Дереве построения указать Вырезать элемент выдавливания и Массив по сетке. Дополнительно укажите ось. Поле №2(Кольцевое направление) указать 12, остальные параметры без изменений. Создать объект.

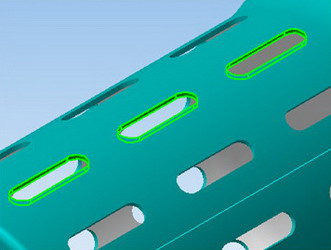

16.   Удаление отдельных экземпляров массива. Убираем верхний ряд пазов. Увеличить участок. Нажать <Ctrl> указать грани на каждом пазу верхнего ряда. Целесообразно применить Фильтр – Кнопка Фильтровать грани. Выделить все, затем удалить. Можно вернуть- правой кнопкой мыши в Дереве построений по операции, в контекстном меню Редактировать элемент, на закладке Удаленные вернуть назад.

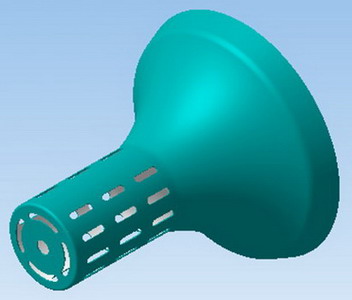

В результате упражнения получается модель
