1. Создать новую деталь. Установить Изометрию XYZ.

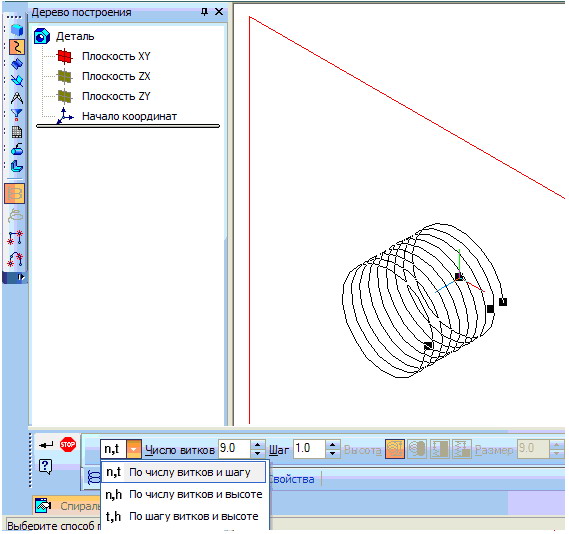

2. Новый эскиз на плоскости XY. Откройте панель Пространственные кривые кнопка Спираль цилиндрическая.

По умолчанию спираль строится по числу витков и шагу.

3. Введите в поле Число витков значение 8, в поле Шаг значение 7мм. Установите левое направление навивки, нажав кнопку Левое

на Панели свойств.

4. Откройте вкладку Диаметр на Панели свойств введите значение 35мм. Создать объект.

В Дереве построения появится первый элемент Спираль цилиндрическая:1, она будет направляющей в кинематическом элементе.

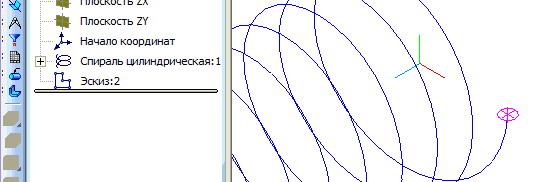

5. Новый эскиз на Плоскости ZX. Спроецировать в него конечную вершину спирали

Построить окружность диаметром 3мм с центром в полученной точке. Закрыть эскиз.

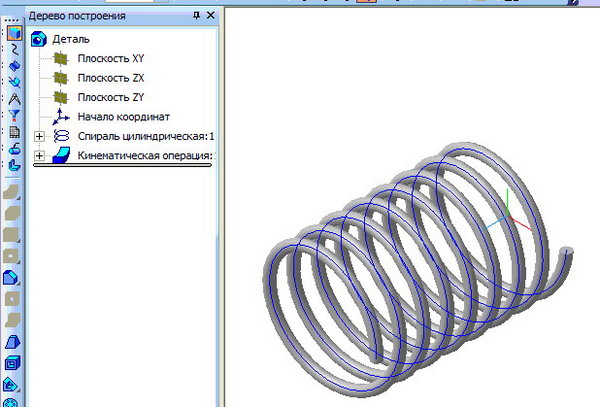

6. Кнопка Кинематическая операция на инструментальной панели Редактирование детали. Появится Панель свойств.

В окне модели укажите окружность (сечение кинематического элемента), затем укажите спираль (траектория). Создать объект.

7. Построение поджатых витков в левой части пружины.

Создать сечение кинематического элемента. На плоской грани конца пружины Создать эскиз. Спроецировать в эскиз саму грань

Закрыть эскиз.

8. Создать направляющую кинематического элемента- спираль.

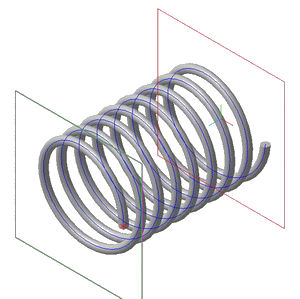

Инструментальная панель Вспомогательная геометрия кнопка Плоскость через вершину параллельно другой плоскости.

9. В дереве построения укажите Плоскость XY, в окне модели укажите вершину спирали. Создать объект.

10. В Дереве построения укажите элемент Параллельная плоскость:1 и нажмите кнопку Спираль цилиндрическая.

На Панели свойств введите  в поле Число витков значение 1.375, в поле Шаг значение 3мм.

Установите прямое направление построения и левое направление навивки. Диаметр 35мм. Создать объект.

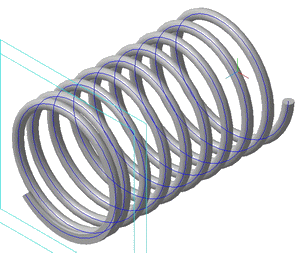

11. Кнопка Приклеить кинематически на инструментальной панели Редактирование детали.

В окне модели укажите окружность и спираль, появится фантом. Создать объект.

12. Создаем имитацию шлифовки последнего витка.

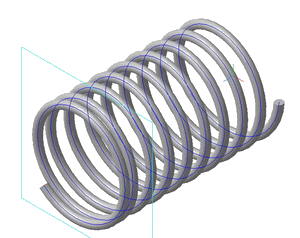

Инструментальная панель Вспомогательная геометрия кнопка Плоскость через вершину параллельно другой плоскости.

В окне модели укажите Параллельную плоскость:1 , затем вершину спирали поджатого витка. Создать объект.

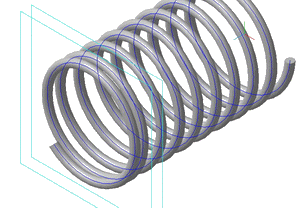

13. Кнопка Сечение поверхностью на инструментальной панели Редактирование детали.

Укажите элемент Параллельная плоскость: 2.

Установите направление отсечения кнопкой Обратное направление. Создать объект. Система отсечет часть последнего витка.

14. Повторите построение поджатых витков в правой части пружины.

15. После построения отключите отображение эскизов и вспомогательных плоскостей в меню Вид.

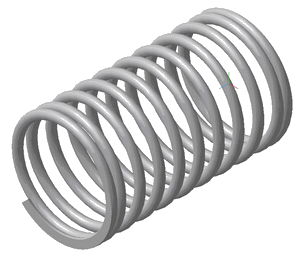

В результате упражнения получается модель
