Упражнение 5. Использование элементов по сечениям для создания детали |
|

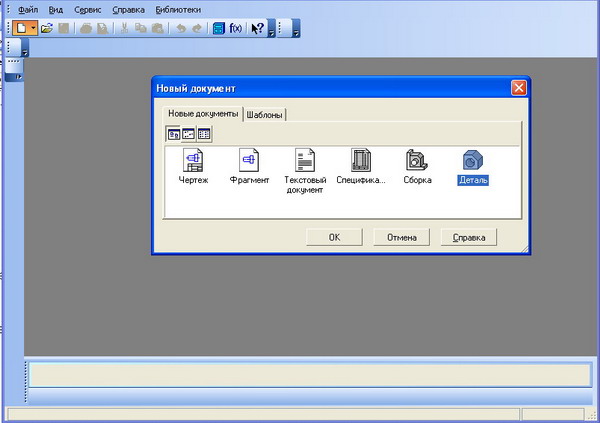

1. Создать новую деталь

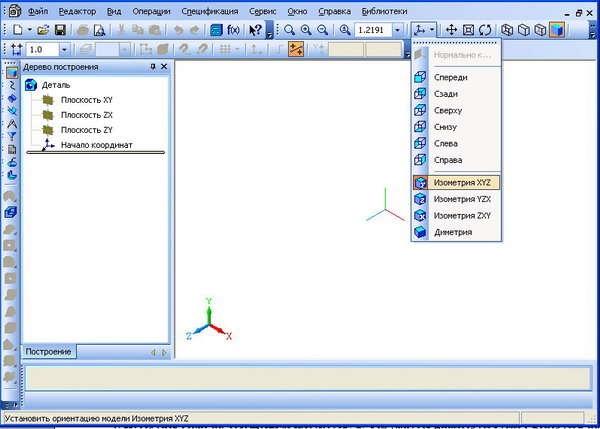

Установить отображение Полутоновое ориентацию Изометрия XYZ.

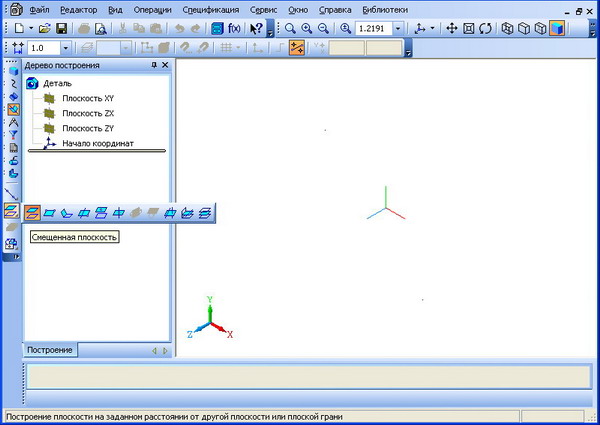

2. Команда Смещенная плоскость (Вспомогательная геометрия).

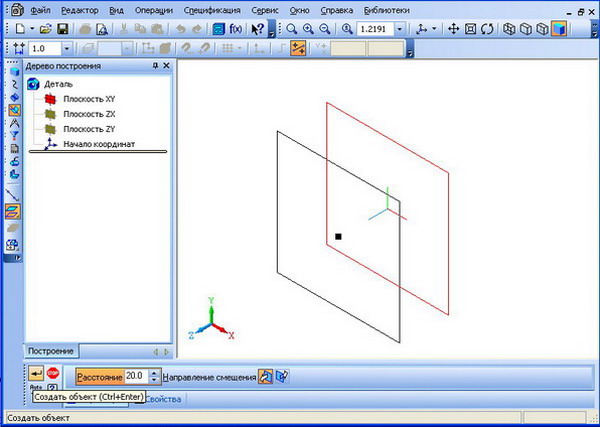

В Дереве построения в качестве базовой указать Плоскость XY. Поле Расстояние 20 мм. Создать объект.

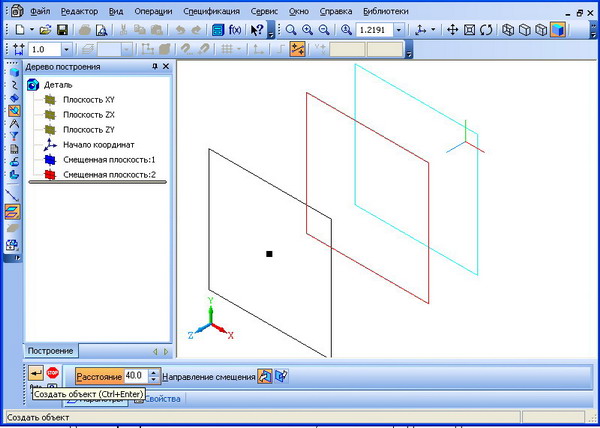

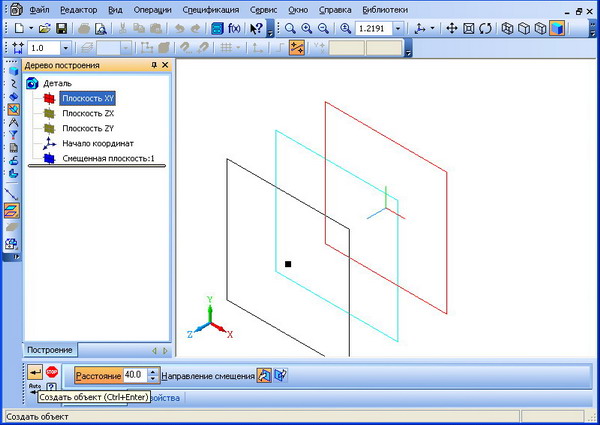

3. Еще раз команда Смещенная плоскость (Вспомогательная геометрия). В Дереве построения в качестве базовой указать Плоскость XY.
Поле Расстояние 40 мм. Создать объект.
4. Еще раз команда Смещенная плоскость (Вспомогательная геометрия). В Дереве построения в качестве базовой указать Смещенная плоскость:2.
Поле Расстояние 40 мм. Создать объект.

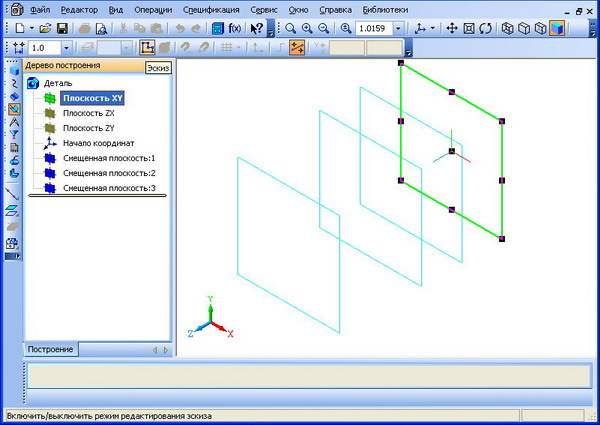

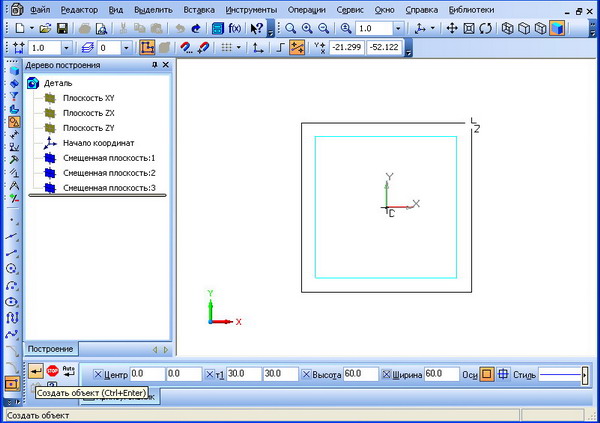

5. Построить эскиз на Плоскости XY.
Квадрат со стороной 60 мм, начало координат в центре квадрата.

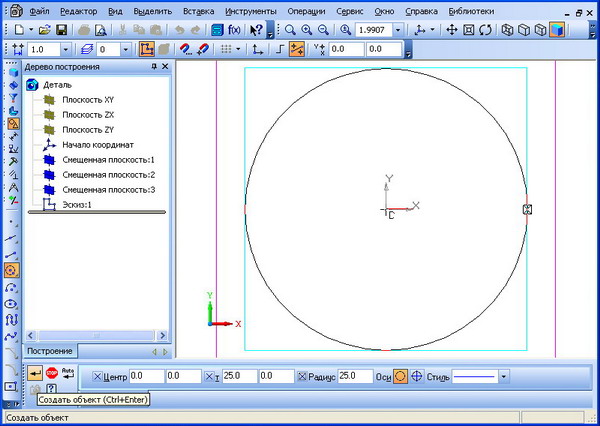

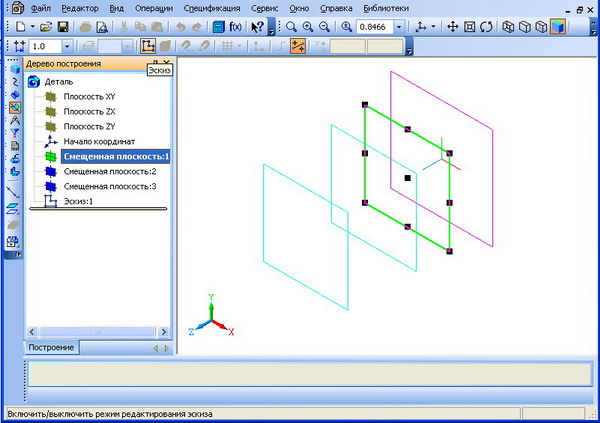

6. Построить эскиз на Смещенная плоскость: 1.
Окружность диаметром 50 мм с центром в начале координат.

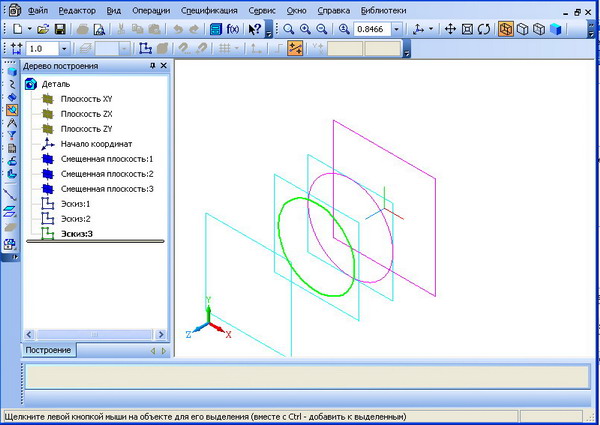

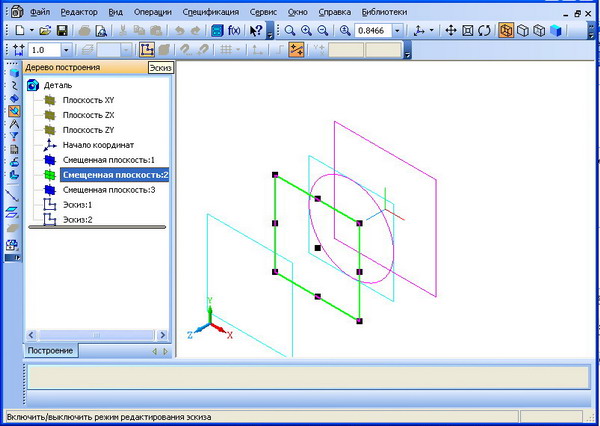

7. Построить эскиз на Смещенная плоскость: 2.
Окружность диаметром 45 мм с центром в начале координат.

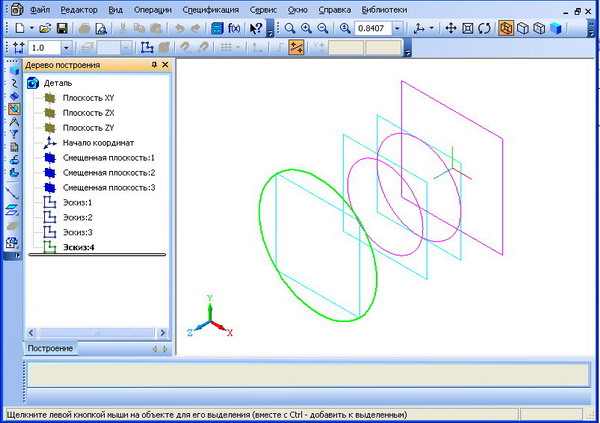

8. Построить эскиз на Смещенная плоскость: 3. Окружность диаметром 70 мм с центром в начале координат.
Можно пользоваться буфером обмена, копируя окружности и менять размер диаметра.
9 Установить Изометрию XYZ.

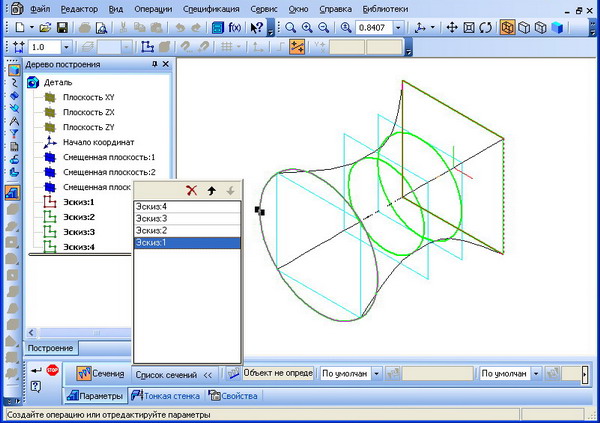

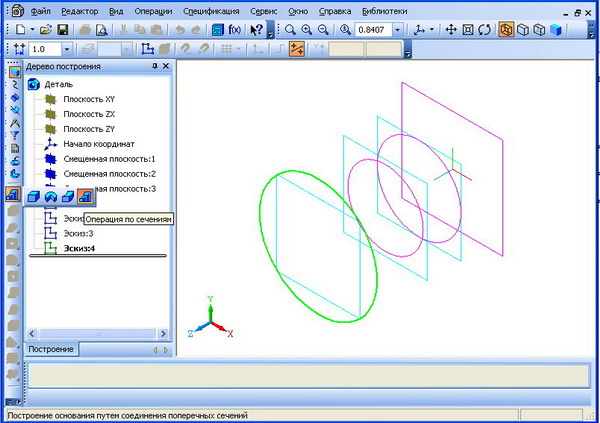

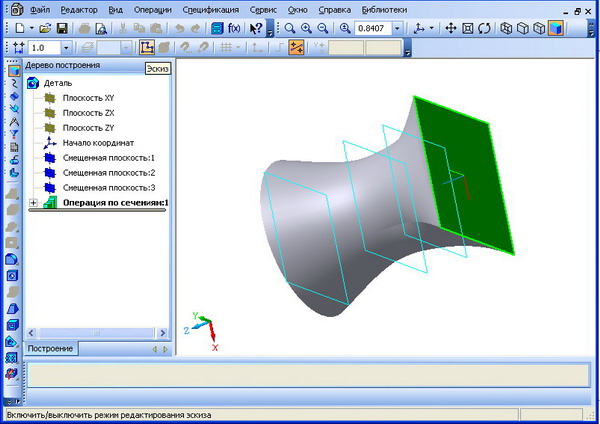

10. Команда Операция по сечениям.
Сечения указать в порядке следования.
По умолчанию Автоматическая генерация траектории в Группе Траектория

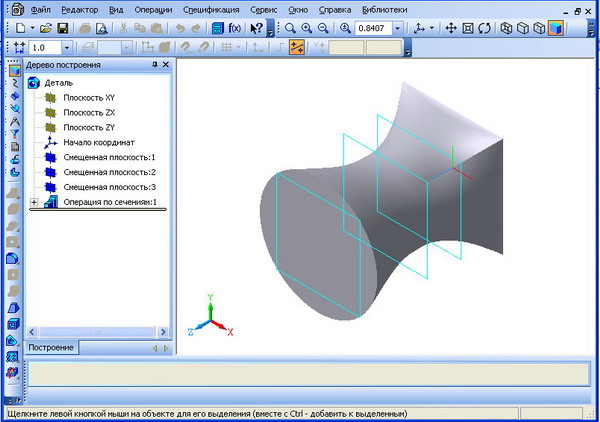

11. Создать объект.

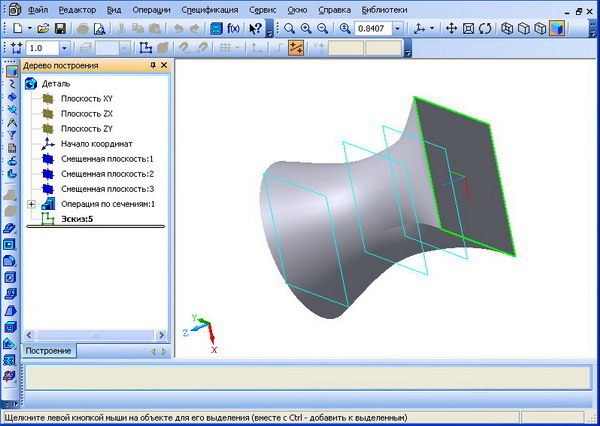

12. Новый эскиз на квадратной грани
и эту же грань спроецируйте в эскиз.

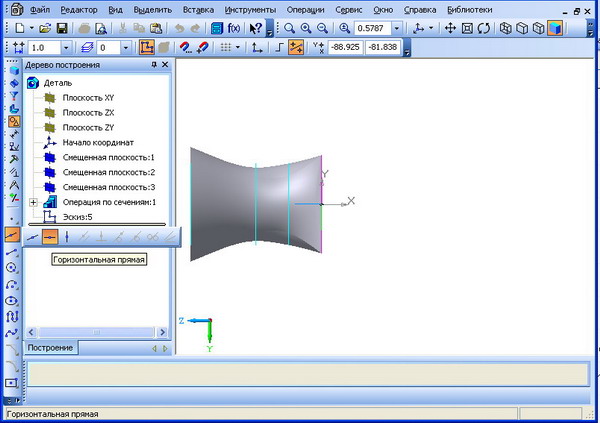

13. Создать новый эскиз на Плоскости ZY. Кнопка Горизонтальная прямая – через начало координат построить линию.

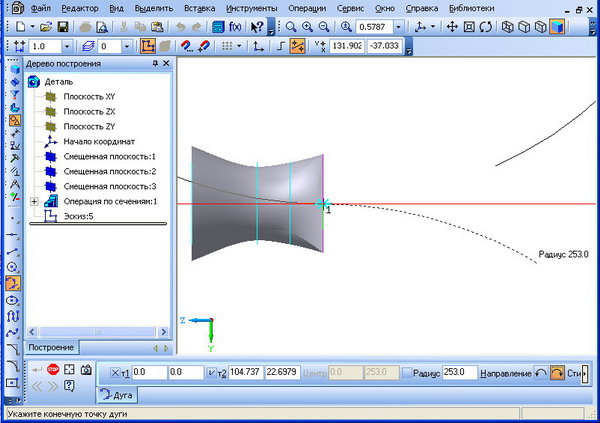

14. Кнопка Дуга, касательная к кривой. Укажите мишенью построенную горизонтальную линию. Начало координат – начальная точка дуги. Конечную точку укажите на глаз.

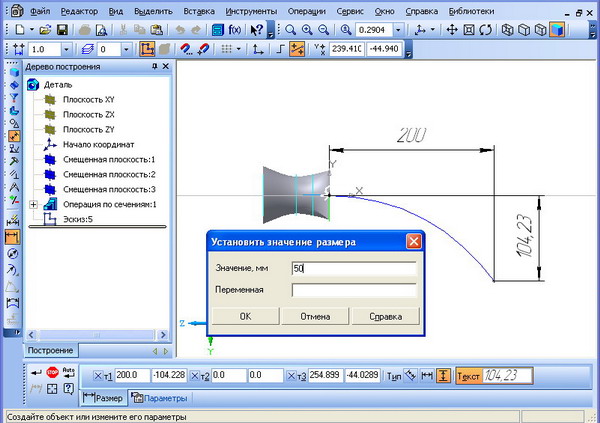

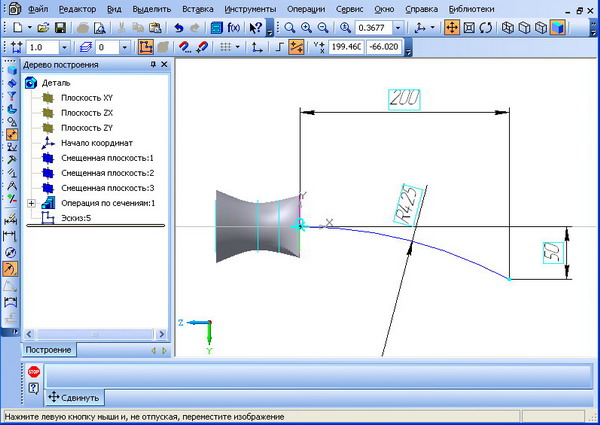

15 Проставить нужные размеры.

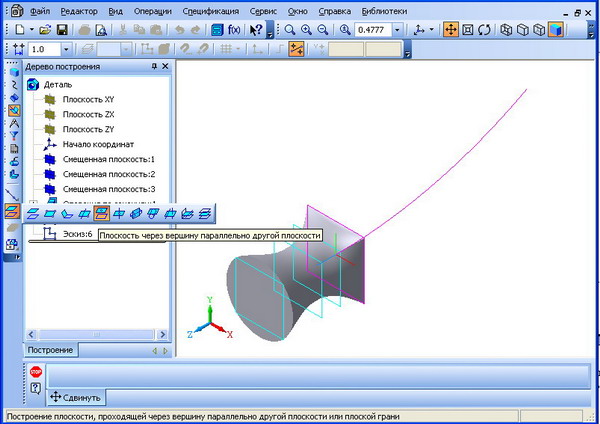

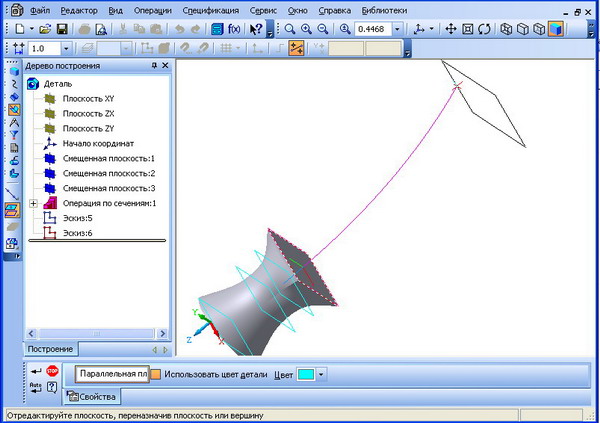

16. Кнопка Плоскость через вершину параллельно другой плоскости.
Параллельно квадратной грани через конечную точку дуги.
17 Создать новый эскиз на построенной плоскости.

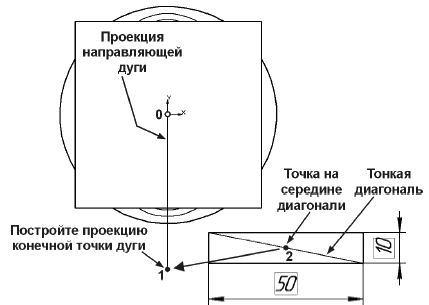

Направляющая дуга в текущем эскизе выглядит прямой 01. На свободном месте эскиза построить прямоугольник размеры 10 мм и 50 мм. Построить вспомогательную точку на середине диагонали.

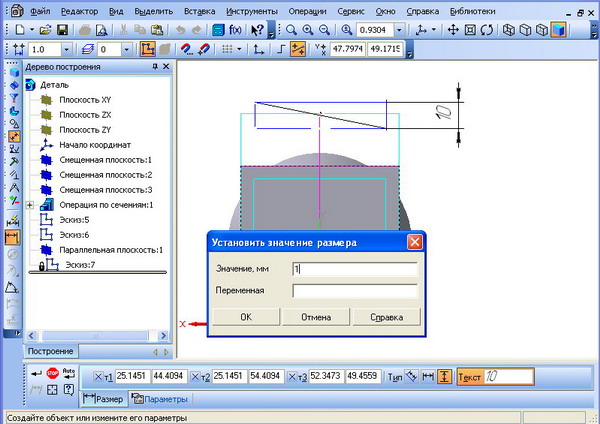

18. Команда Объединить точки (Параметризация). Изменить размер 10 на 1мм. Закрыть эскиз.

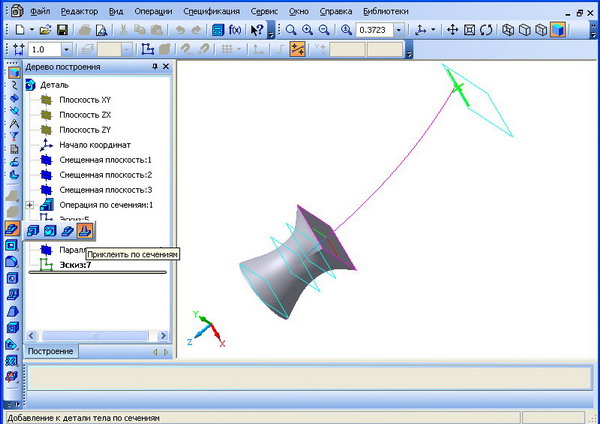

19. Команда Приклеить по сечениям.
Последовательно указать Эскиз 5 и Эскиз 7 в Дереве построений. На Панели свойств включить кнопку Осевая линия. В Дереве построения указать Эскиз 6 или направляющую в окне модели. Создать объект.

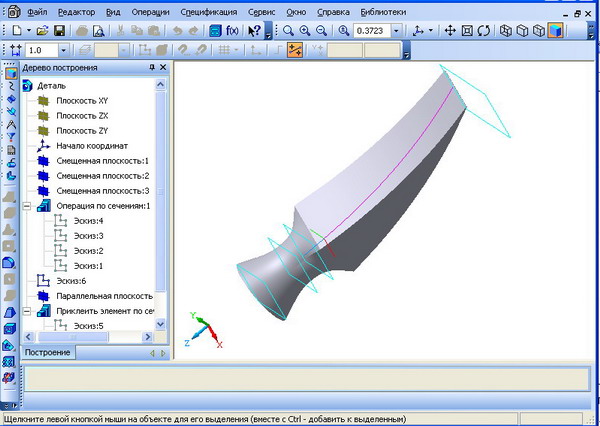

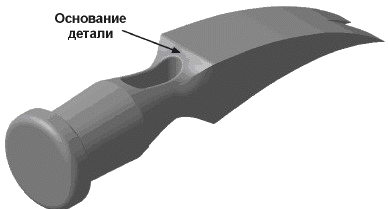

В результате упражнения получается модель
