положение плоскости относительно плоскостей проекций |
В зависимости от положения плоскости по отношению к плоскостям проекций она может занимать как общее, так и частные положения.

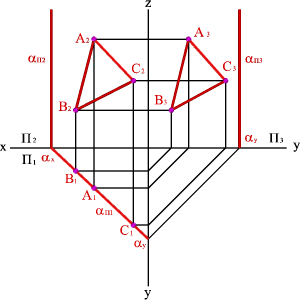

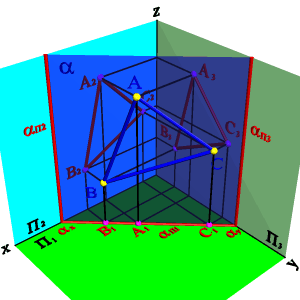

1. Плоскость не перпендикулярная ни одной плоскости проекций
называется
плоскостью общего
положения. Такая плоскость пересекает все плоскости
проекций (имеет три следа: - горизонтальный
aП1;
- фронтальный
aП2;
2. Плоскости, перпендикулярные плоскостям проекций – занимают частное положение в пространстве и называются проецирующими. В зависимости от того, какой плоскости проекций перпендикулярна заданная плоскость, различают:

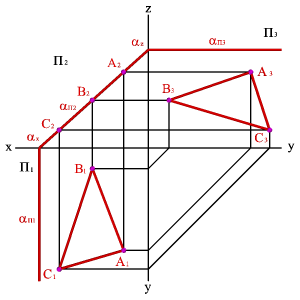

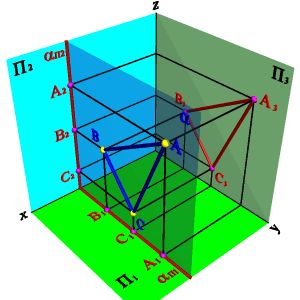

2.1. Плоскость, перпендикулярная горизонтальной плоскости проекций (a^П1), называется горизонтально проецирующей плоскостью. Горизонтальная проекция такой плоскости представляет собой прямую линию, которая одновременно является её горизонтальным следом. Горизонтальные проекции всех точек этой плоскости совпадают с горизонтальным следом (рис.46).

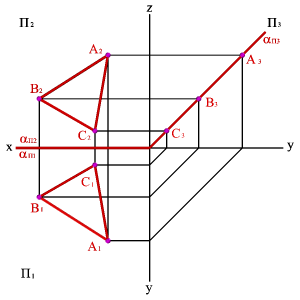

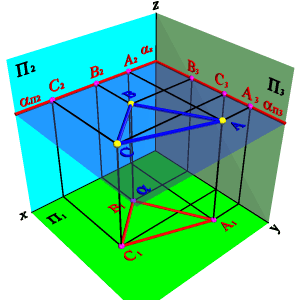

2.2. Плоскость, перпендикулярная фронтальной плоскости проекций (a^П2)- фронтально проецирующая плоскость. Фронтальной проекцией плоскости a является прямая линия, совпадающая со следом aП2 (рис.47).

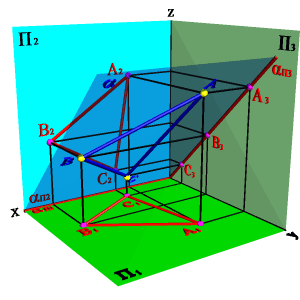

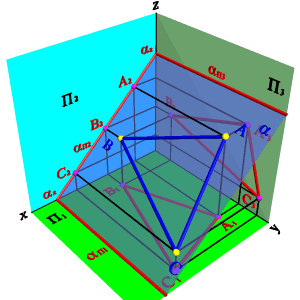

2.3. Плоскость, перпендикулярная профильной плоскости ( a^П3) - профильно проецирующая плоскость. Частным случаем такой плоскости является биссекторная плоскость (рис.48).
3. Плоскости, параллельные плоскостям проекций – занимают частное положение в пространстве и называются плоскостями уровня. В зависимости от того, какой плоскости параллельна исследуемая плоскость, различают:

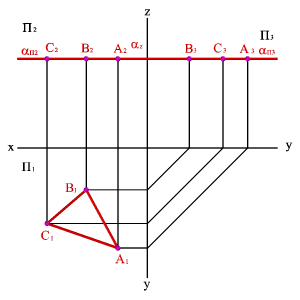

3.1. Горизонтальная плоскость - плоскость, параллельная горизонтальной плоскости проекций (a//П1) - (a^П2,a^П3). Геометрический объект, принадлежащий этой плоскости проецируется на плоскость П1 без искажения, а на плоскости П2 и П3 в прямые - следы плоскости aП2 и aП3 (рис.49).

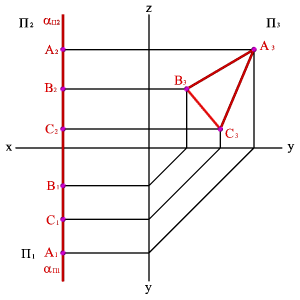

3.2. Фронтальная плоскость - плоскость, параллельная фронтальной плоскости проекций (a//П2), (a^П1, a^П3). Геометрический объект, принадлежащий этой плоскости проецируется на плоскость П2 без искажения, а на плоскости П1 и П3 в прямые - следы плоскости aП1 и aП3 (рис.50).

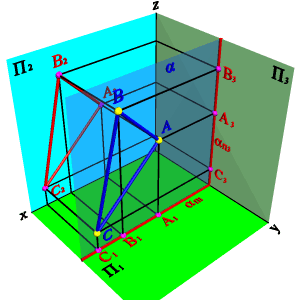

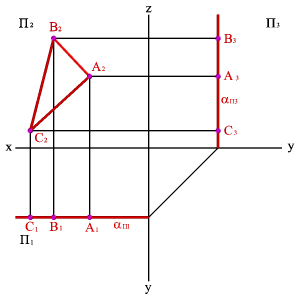

3.3.
Профильная
плоскость - плоскость, параллельная профильной плоскости проекций
(a//П3),
(a^П1,
a^П2).
Геометрический объект, принадлежащий этой плоскости проецируется на плоскость
П3
без искажения, а на плоскости
П1
и П2
в прямые - следы плоскости
aП1
и
aП2
(рис.51).
![]() |
