Следы плоскости |
|
Следом плоскости называется линия пересечения плоскости с плоскостью проекций. В зависимости, от того с какой из плоскостей проекций пересекается данная плоскость, различают: горизонтальный, фронтальный и профильный следы плоскости.
Каждый след плоскости является прямой линией, для построения которых необходимо знать две точки, либо одну точку и направление прямой (как для построения любой прямой). На рисунке 52 показано нахождение следов плоскости α(АВС). Фронтальный след плоскости αП2 построен, как прямая соединяющая две точки N(АС) и N(АВ), являющиеся фронтальными следами соответствующих прямых, принадлежащих плоскости α. Горизонтальный след αП1 – прямая, проходящая через горизонтальные следы прямых ВС и АВ. Профильный след αП3 – прямая соединяющая точки (αy и αz) пересечения горизонтального и фронтального следов с осями. Точки αx, αy и αz называют точками схода следов.
 |
/img/pic14.gif) |
 |
 |
 |
|||
 |
|||
|
|
|||

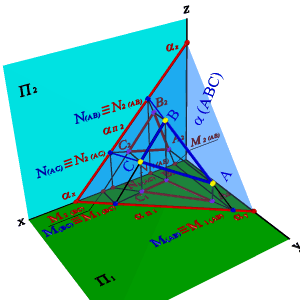

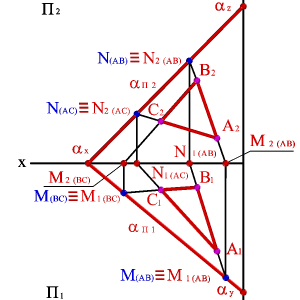

| а) модель | б) эпюр | ||
|
Рисунок 52. Построение следов плоскости |
|||
 |
