Тема 2. Пересечение поверхностей

Задание 2. Пересечение пирамиды и призмы

Дано: чертеж пирамиды и призмы.

Содержание задания:

1. Построить три проекции пересекающихся многогранников.

Пример оформления работы

2. Построить натуральную величину сечения проецирующей плоскостью (секущая плоскость задается преподавателем после построения трех проекций).

Вариант 1	Вариант 7	Вариант 13	Вариант 19	Вариант 25
Вариант 2	Вариант 8	Вариант 14	Вариант 20	Вариант 26
Вариант 3	Вариант 9	Вариант 15	Вариант 21	Вариант 27
Вариант 4	Вариант 10	Вариант 16	Вариант 22	Вариант 28
Вариант 5	Вариант 11	Вариант 17	Вариант 23	Вариант 29
Вариант 6	Вариант 12	Вариант 18	Вариант 24	Вариант 30

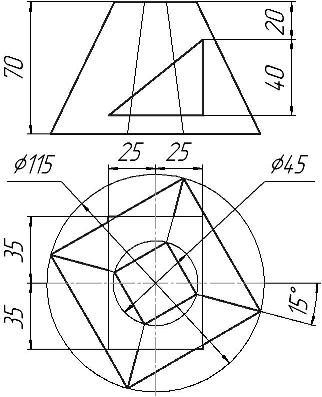

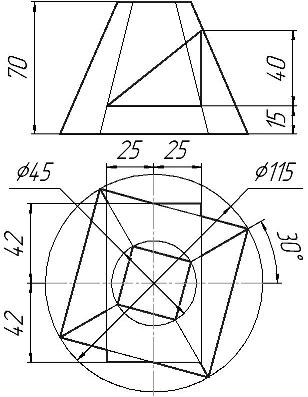

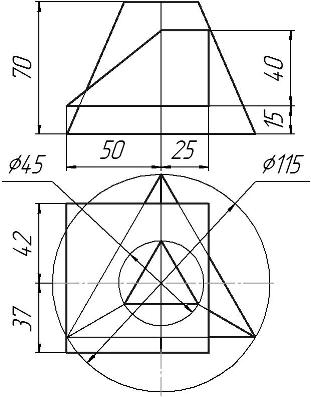

Вариант 1

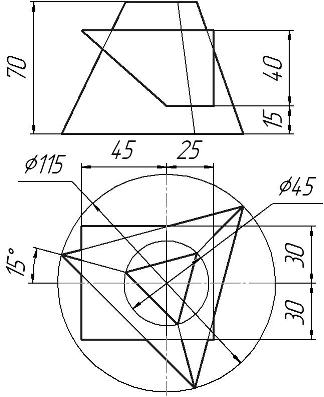

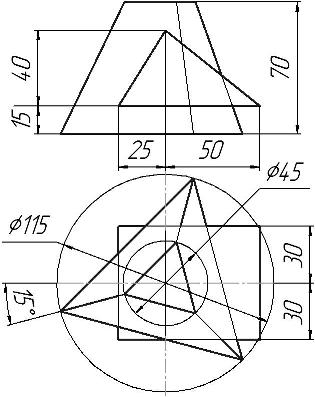

Вариант 2

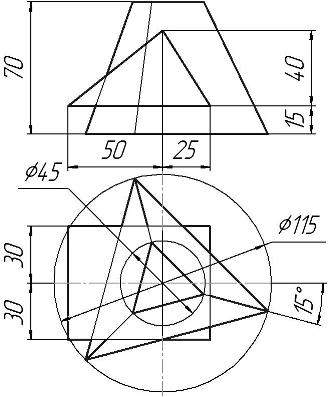

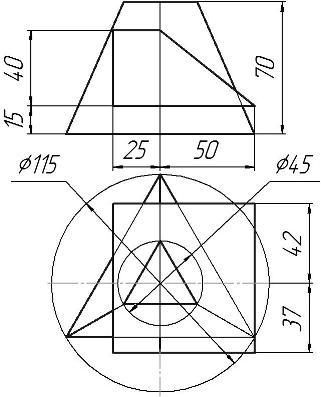

Вариант 3

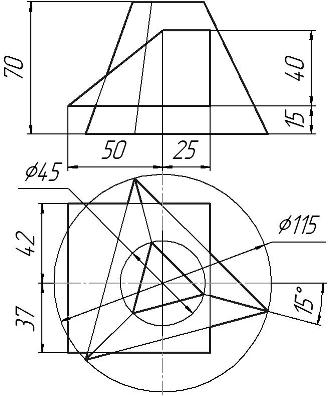

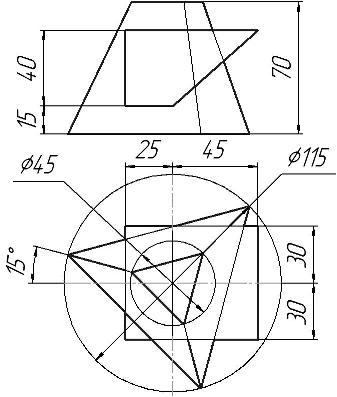

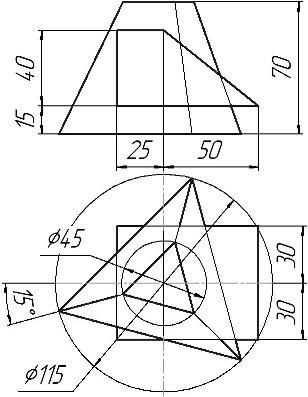

Вариант 4

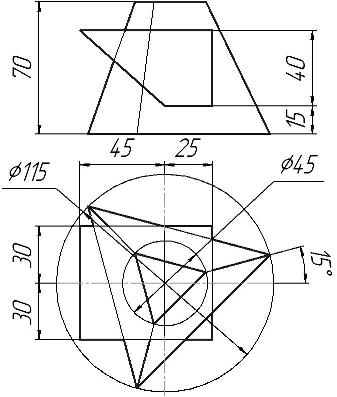

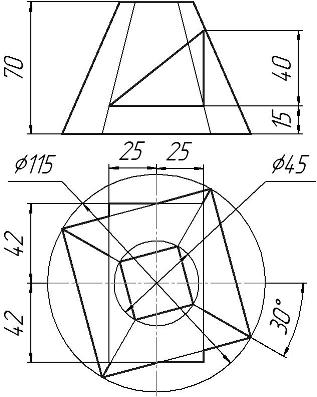

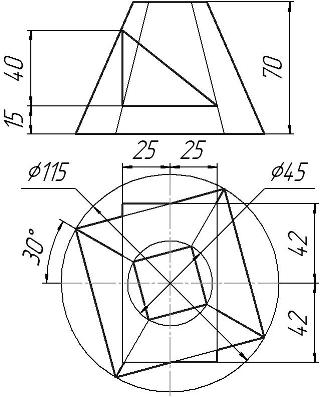

Вариант 5

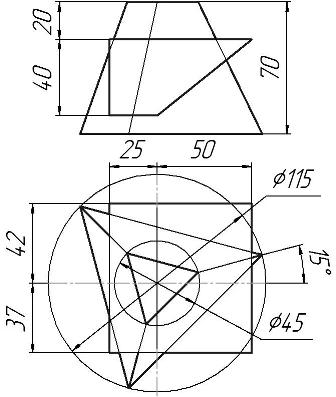

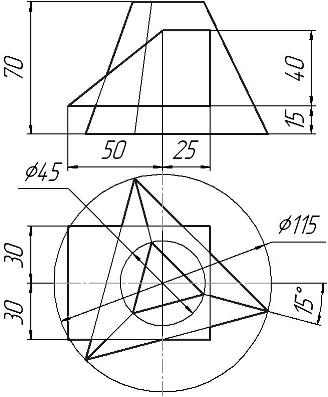

Вариант 6

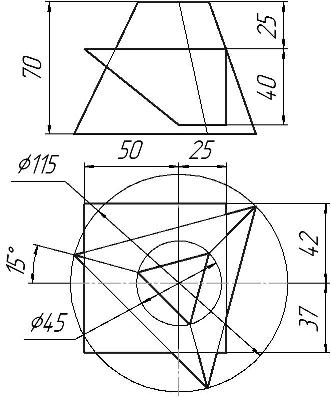

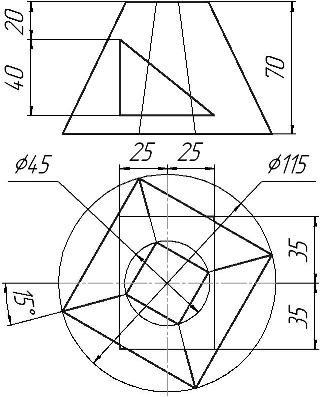

Вариант 7

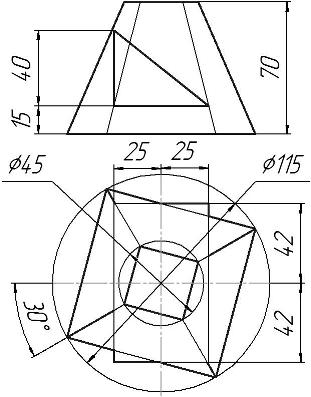

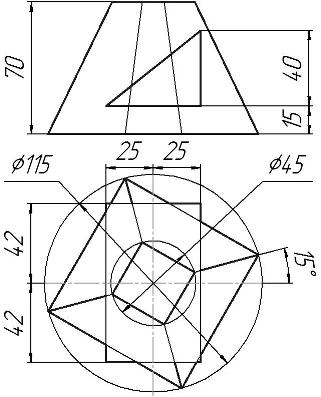

Вариант 8

Вариант 9

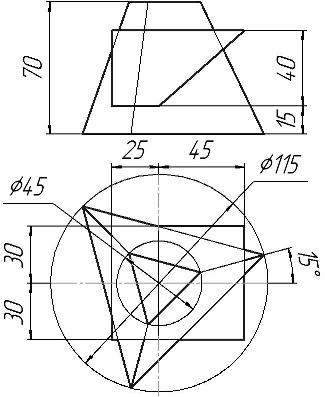

Вариант 10

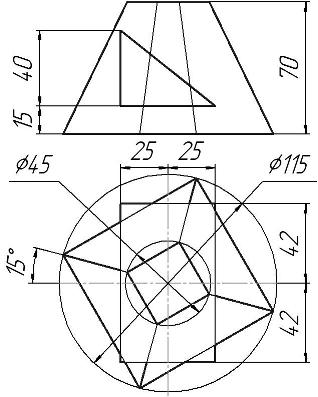

Вариант 11

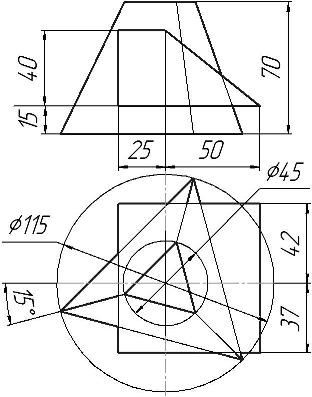

Вариант 12

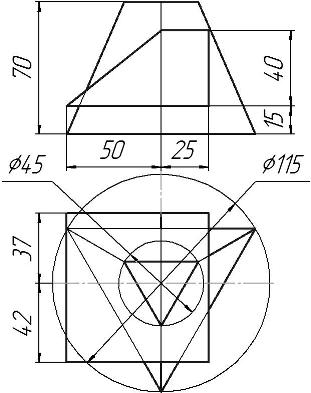

Вариант 13

Вариант 14

Вариант 15

Вариант 16

Вариант 17

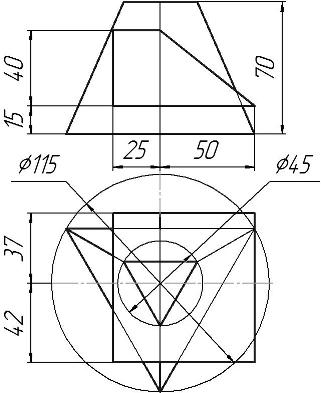

Вариант 18

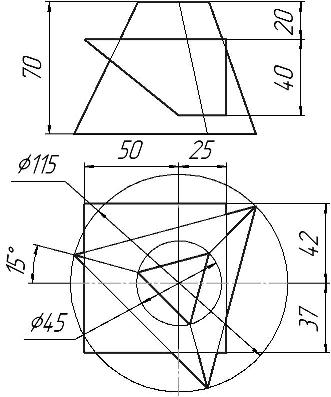

Вариант 19

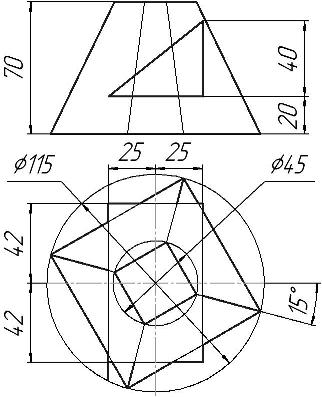

Вариант 20

Вариант 21

Вариант 22

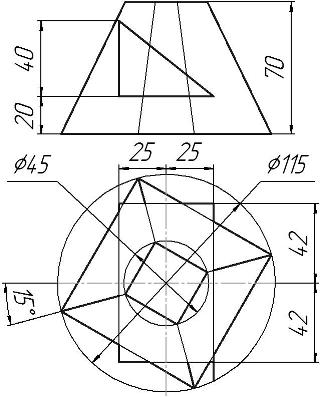

Вариант 23

Вариант 24

Вариант 25

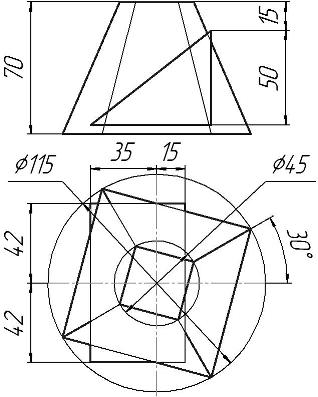

Вариант 26

Вариант 27

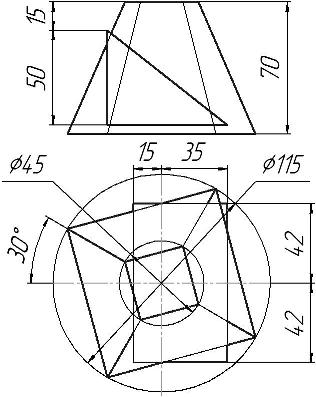

Вариант 28

Вариант 29

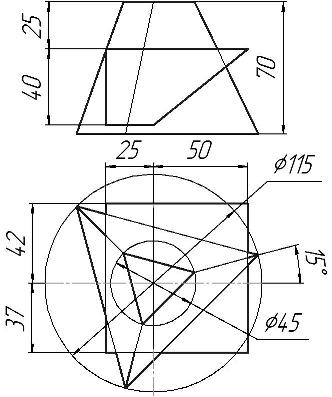

Вариант 30

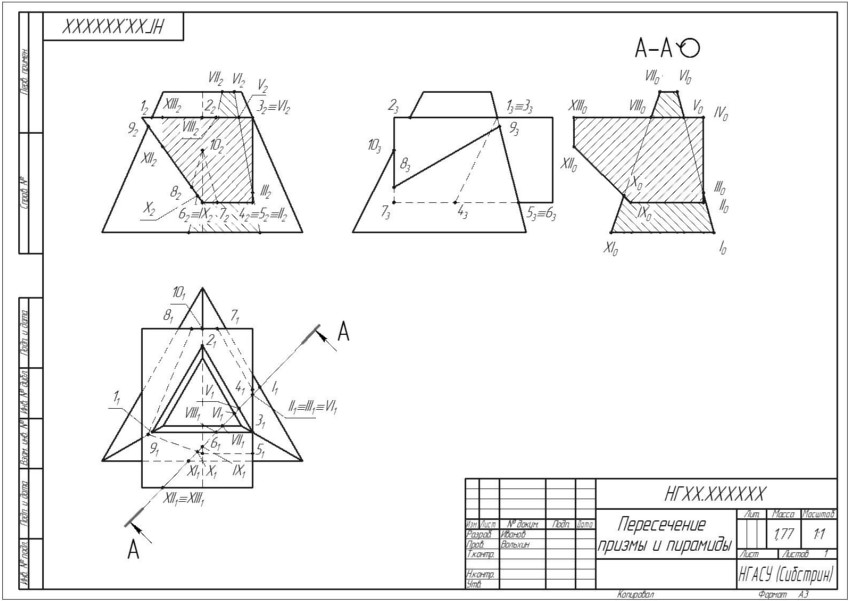

Пример оформления работы
