Тема 2. Пересечение поверхностей

Задание 1. Призма с призматическим отверстием

Дано: чертеж призмы.

Содержание задания:

1. Построить три проекции призмы с призматическим отверстием.

Пример оформления работы

2. Построить натуральную величину сечения проецирующей плоскостью (секущая плоскость задается преподавателем после построения трех проекций).

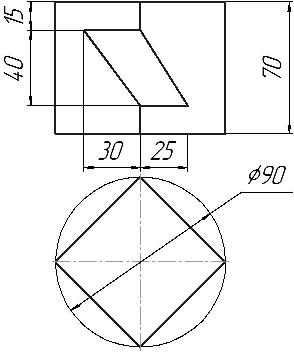

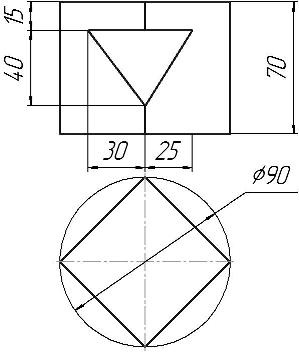

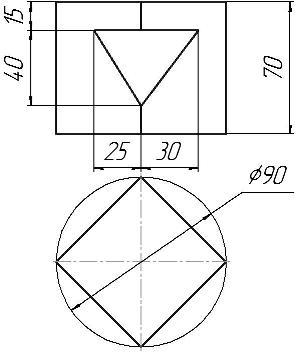

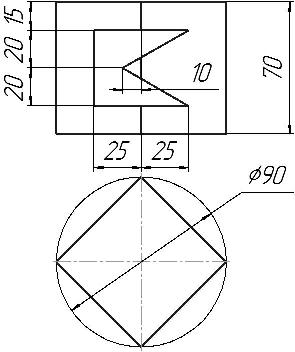

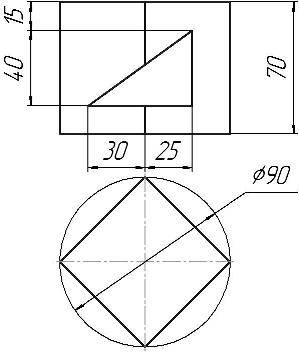

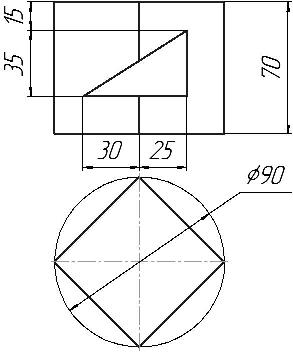

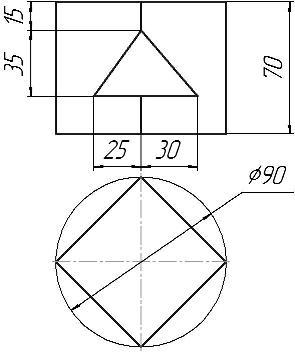

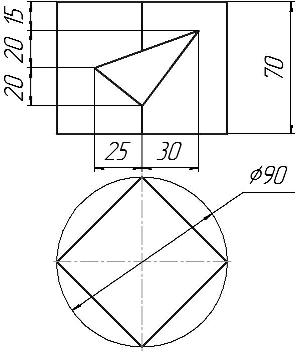

Вариант 1	Вариант 7	Вариант 13	Вариант 19	Вариант 25
Вариант 2	Вариант 8	Вариант 14	Вариант 20	Вариант 26
Вариант 3	Вариант 9	Вариант 15	Вариант 21	Вариант 27
Вариант 4	Вариант 10	Вариант 16	Вариант 22	Вариант 28
Вариант 5	Вариант 11	Вариант 17	Вариант 23	Вариант 29
Вариант 6	Вариант 12	Вариант 18	Вариант 24	Вариант 30

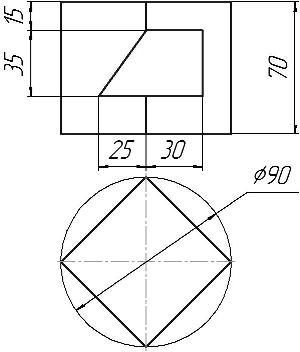

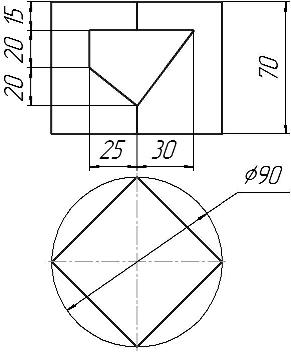

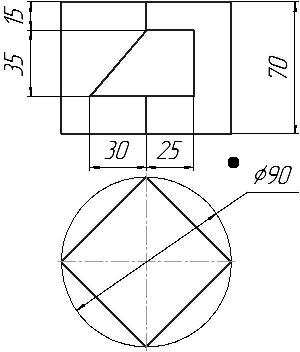

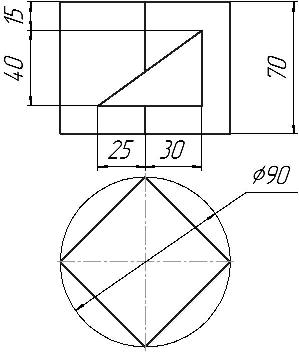

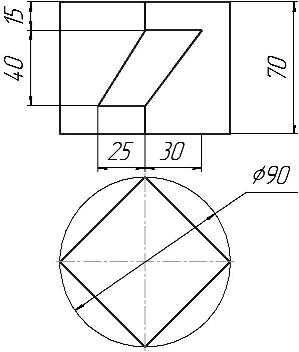

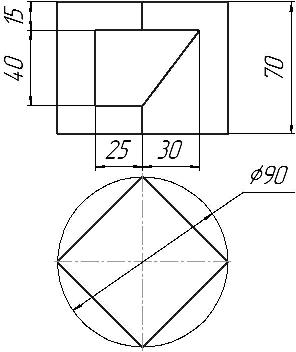

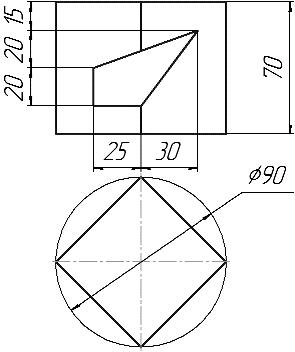

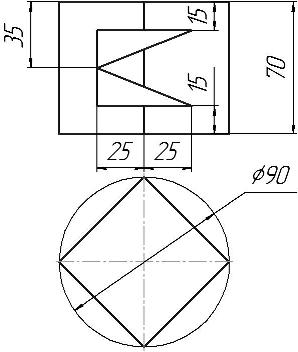

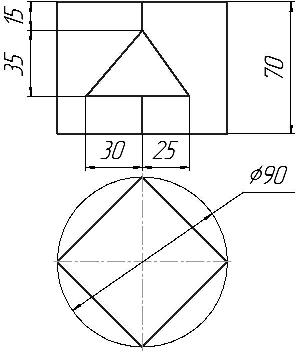

Вариант 1

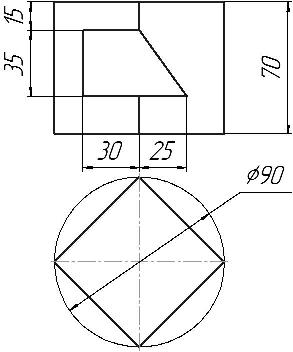

Вариант 2

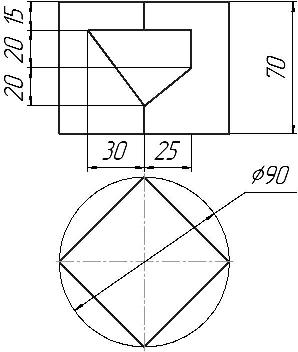

Вариант 3

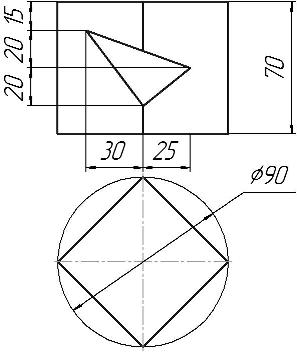

Вариант 4

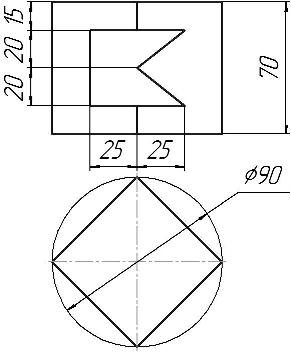

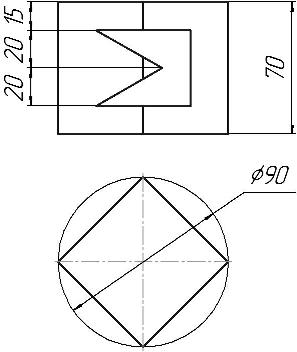

Вариант 5

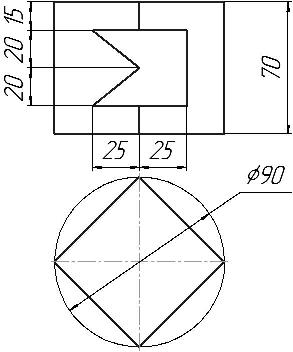

Вариант 6

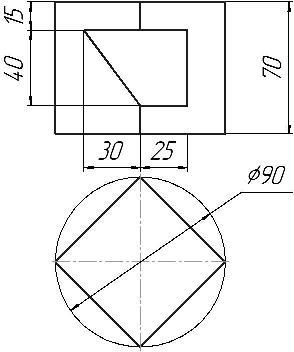

Вариант 7

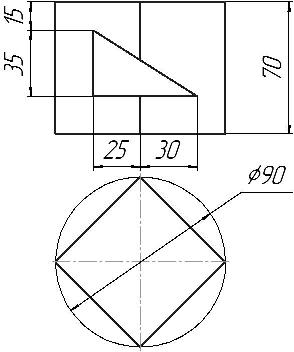

Вариант 8

Вариант 9

Вариант 10

Вариант 11

Вариант 12

Вариант 13

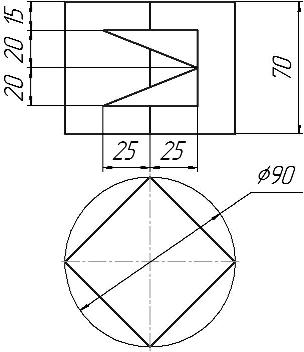

Вариант 14

Вариант 15

Вариант 16

Вариант 17

Вариант 18

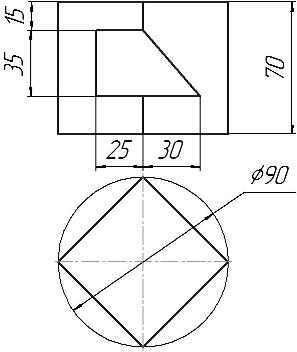

Вариант 19

Вариант 20

Вариант 21

Вариант 22

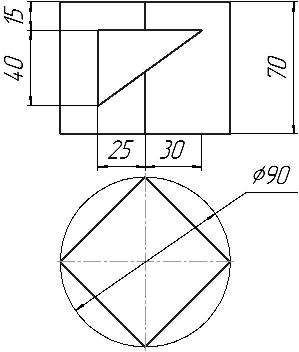

Вариант 23

Вариант 24

Вариант 25

Вариант 26

Вариант 27

Вариант 28

Вариант 29

Вариант 30

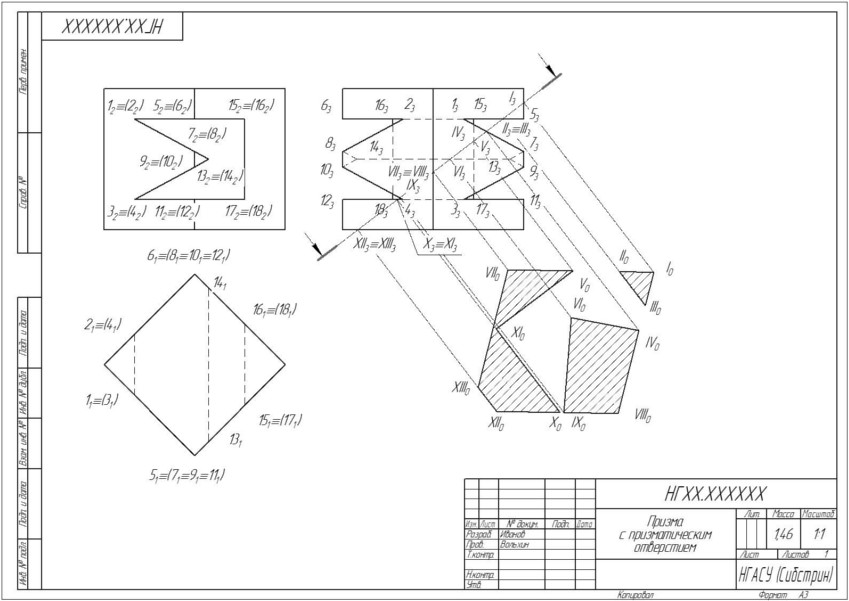

Пример оформления работы
