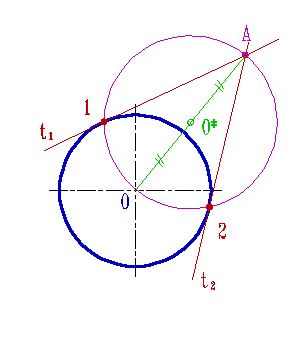

Построение касательной к окружности

Касательную из точки А к окружности можно провести следующим образом:

1. На отрезке ОА как на диаметре строят окружность радиуса R=0,5[OA];

2. Точки 1 и 2 пересечения полученной окружности с заданной определяют положение точек касания;

3. Отрезки [1A] и [2A]  определяют положение касательных t₁ и t₂ проведенных из точки А к окружности.

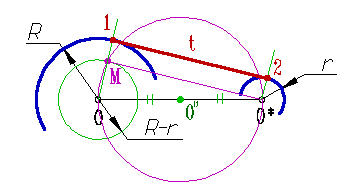

Построение внешней касательной к двум дугам окружности

Внешнее касание к двум дугам разного диаметра выполняется следующим образом:

1. Проводят окружность радиусом R-r из центра О дуги большего радиуса;

2. К полученной окружности строят касательную МO*, проходящую через центр дуги меньшего радиуса;

3. На продолжении луча ОМ отмечаем точку касания 1;

4. Из центра O* проводим луч параллельный ОМ  до пересечения с дугой и отмечаем точку касания 2;

5. Через точки 1 и 2 проводим искомую касательную t.

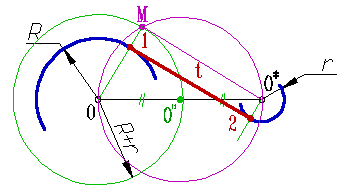

Построение внутренней касательной к двум дугам окружности

Внутреннее касание к двум дугам разного диаметра выполняется следующим образом:

1. Проводят окружность радиусом R+r из центра О дуги большего радиуса;

2. К полученной окружности строят касательную МO*, проходящую через центр дуги меньшего радиуса;

3. На  луче ОМ отмечаем точку касания 1 - точка пересечения луча с дугой радиуса R;

4. Из центра O* проводим луч параллельный ОМ  до пересечения с дугой радиуса r и отмечаем точку касания 2;

5. Через точки 1 и 2 проводим искомую касательную t.
