Методические указания по выполнению задания в КОМПАС-3D

Оформление ассоциативного чертежа детали с внутренней резьбой

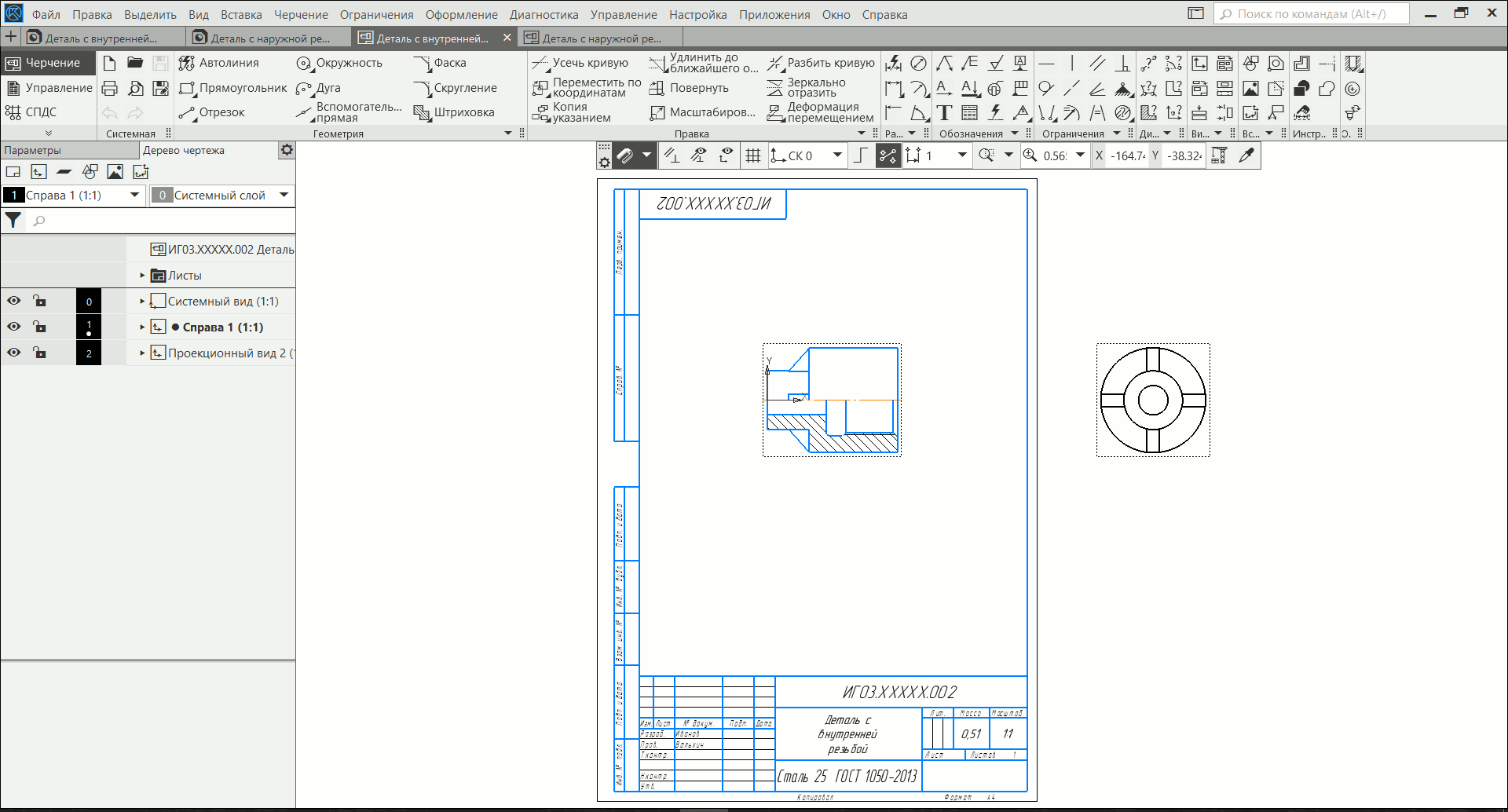

3. Простановка размеров на главном виде

1. Шаги 1-9 — масштабирование изображения.

2. Шаги 10-13 — включение инструмента "Линейный размер".

3. Шаги 14-25 — отключение отображения предельных отклонений на текущем чертеже.

4. Шаги 26-28 — включение инструмента "Линейный размер от отрезка до точки".

5. Шаги 29-47 — простановка линейных горизонтальных размеров на виде.

6. Шаги 48-63 —  простановка размера фаски.

7. Шаги 64-70 —  простановка линейных горизонтальных размеров в разрезе.

8. Шаги 71-93 — простановка диаметральных размеров на виде.

9. Шаги 94-97 — включение инструмента "Линейный размер с обрывом".

10. Шаги 98-104 — простановка диаметрального размера в разрезе.

11. Шаги 105-115 — простановка линейного вертикального размера на виде.

12. Шаги 116-132 — простановка размера резьбы.

13. Шаги 133-135 — сохранение документа.

Условное отображение курсора

	— положение курсора.
	— нажатие на левую кнопку мыши.
	— нажатие на правую кнопку мыши.
	— удержание левой кнопки мыши в нажатом состоянии.
	— двойное нажатие на левую кнопку мыши.
