Крепежные детали — детали для неподвижного соединения частей машин и конструкций.

К ним обычно относят детали резьбовых соединений: болты, винты, шпильки, гайки, шурупы, шайбы, шплинты, а также штифты.

Основным параметром резьбовых крепежных деталей является резьба, форма и размеры которой соответствуют стандартам.

Система обозначений крепежных элементов основана на схемах условных обозначений, представленных в стандартах на каждый тип крепежного изделия.

С введением в действие ГОСТ Р ИСО 8991-2011 "Изделия крепежные. Система обозначений" [18] с 1 января 2013 года устанавливается единая система обозначений крепежных изделий в стандартах на продукцию.

Система обозначений крепежных изделий по ГОСТ Р ИСО 8991-2011 "Изделия крепежные. Система обозначений"

В связи с тем, что в действующих стандартах на крепежные изделия еще используются рекомендованные ранее схемы условных обозначений, они представлены в этом разделе пособия.

Рекомендуемая схема обозначений болтов, винтов, шпилек и гаек

В условном обозначении не указываются: исполнение 1, крупный шаг резьбы, правая резьба, отсутствие покрытия, а также параметры, однозначно определяемые стандартами на продукцию.

Начало раздела Болт

Болт с шестигранной головкой (ГОСТ 7805-70)

[http://www.stk-m.ru/files/metizy/bolty/1.jpg]

Болт — крепежная резьбовая деталь в виде цилиндрического стержня с головкой, часть которого снабжена резьбой. Конструкции болтов весьма разнообразны и зависят от назначения болтового соединения. Болты могут иметь как особенную конструкцию, так и соответствовать требованиям, оговариваемым стандартом. В последнем случае они относятся к стандартным изделиям.

Использование стандартных изделий способствует оптимизации производства. В зависимости от назначения болта и его конструктивных особенностей разработана серия стандартов.

Стандарты предусматривают следующие конструкции болтов:

  • Болт конический (ГОСТ 15163-78).

  • Болт откидной (ГОСТ 3033-79).

  • Болты с круглой головкой (ГОСТ 17673-81, 7783-81, 7785-81, 7786-81, 7801-81, 7802-81).

  • Болты с шестигранной головкой (ГОСТ 7805-70, 7808-70, 7811-70, 7817-80 и др.).

  • Болты фундаментные (ГОСТ 24379.1-2012).

  • Рым-болт (ГОСТ 4751-73).

Для общетехнических нужд чаще всего выбираются болты с шестигранной головкой.

ГОСТ 7805-70 "Болты с шестигранной головкой"

Стандарт устанавливает следующие требования: номинальный диаметр резьбы болта от 1,6 до 48 мм, изготавливается из стали марок 10 кп, 20кп, 10, 20, 35, 40Х, ЗОХР, предусмотрено два класса точности (А, В) и четыре класса прочности (4,8; 5,8; 8,8; 10,9), поле допуска резьбы 6g, 8g. Все конструктивные размеры определяются стандартом и зависят от типа исполнения, которых предусмотрено четыре.

Болт с шестигранной головкой (Исполнение 1. ГОСТ 7805-70)



Примеры условного обозначения

Болт М12-6g.60.58 (S18) ГОСТ 7805-70 — болт исполнения 1 с диаметром резьбы d=12 мм, с размером под ключ S=18 мм, длиной l=60 мм, с крупным шагом резьбы, с полем допуска 6g, класса прочности 5,8, без покрытия.

Болт 2М12х1.25-6g.60.109.40Х.016 (S18) ГОСТ 7805-70 — болт исполнения 2 с диаметром резьбы d=12 мм, с размером под ключ S=18 мм, длиной l=60 мм, с мелким шагом резьбы, с полем допуска 6g, класса прочности 10,9, из стали марки 40Х, с покрытием 01 толщиной 6 мкм.

ГОСТ P ИСО 4014-2013 "Болты с шестигранной головкой. Классы точности А и В"

Примеры условного обозначения по ГОСТ Р ИСО 8991-2011

Болт с шестигранной головкой ИСО 4014-М12х80-8.8 — болт с шестигранной головкой ИСО 4014, размером резьбы d=М12, номинальной длиной l=80 мм, класса прочности 8,8.

Болт с шестигранной головкой ИСО 4014-М12х80-8.8-А2Р — болт с шестигранной головкой ИСО 4014, размером резьбы d=М12, номинальной длиной l=80 мм, класса прочности 8,8, электролитическое покрытие в соответствии с ИСО 4042, обозначение А2Р.

При проектировании резьбового соединения длина болта рассчитывается по размерам соединяемых деталей и округляется до ближайшего большего значения, предусмотренного стандартом.



Начало раздела Винт

Винт с полукруглой головкой (ГОСТ 17473-80)

[http://www.montblancug.ru/_files/Image/din7985.jpg]

Винт — крепежная резьбовая деталь в виде цилиндрического или конического стержня с головкой или без нее.

Отличие болта от винта — в применении и заключается в том, что на болт навинчивается гайка, а винт вворачивается непосредственно в деталь.

Стандарты предусматривают следующие конструкции винтов:

  • Винты нормальные (крепежные) (ГОСТ 1491-80, 11644-75, 11738-84, 17473-80 и др.).

  • Винты невыпадающие (ГОСТ 10336-80, 10337-80, 10338-80 и др.).

  • Винты с накатанной головкой (ГОСТ 21331-75, 21332-75, 21333-75 и др.).

  • Винты самонарезающие (ГОСТ 10619-80, 10620-80, 10621-80 и др.).

  • Винты установочные (ГОСТ 11074-93, 11075-93, 1476-93 и др.).

Винт крепежный наиболее распространен в технике. Головка винта служит для прижатия соединяемых деталей и захвата винта отверткой, гаечным ключом или другим инструментом. Получили распространение крепежные винты с потайной, полупотайной, полукруглой, шестигранной, цилиндрической и т.д. головками.

Для общетехнических нужд чаще всего используют крепежные винты с цилиндрической (ГОСТ 1491-80), полукруглой (ГОСТ 17473-80), полупотайной (ГОСТ 17474-80) и потайной (ГОСТ 17475-80) головками.

ГОСТ 1491-80 "Винты с цилиндрической головкой"

Стандарт распространяется на винты с цилиндрической головкой классов точности А и В, с номинальным диаметром резьбы от 1 до 20 мм.

Винт с цилиндрической головкой (ГОСТ 1491-80)



Примеры условного обозначения

Винт А.М8-6gх50.48 ГОСТ 1491-80 — винт с цилиндрической головкой класса точности А, исполнения 1, диаметром резьбы d=8 мм, с крупным шагом резьбы, с полем допуска резьбы 6g, длиной l=50 мм, нормальной длиной резьбы b=22 мм, класса прочности 4,8, без покрытия.

Винт В2.М8х1-6gх50-34.48.016 ГОСТ 1491-80 — винт с цилиндрической головкой класса точности В, исполнения 2, диаметром резьбы d=8 мм, с мелким шагом резьбы, удлиненной длиной резьбы b=34 мм, с цинковым покрытием толщиной 6 мкм, хроматированным.

Примеры условного обозначения по ГОСТ Р ИСО 8991-2011

Винт с шестигранной головкой ИСО 8676-М12х1,5х100-10.9 — винт с шестигранной головкой ИСО 8676, размером резьбы d=М12 и шагом 1,5, номинальной длиной l=100 мм, класса прочности 10,9.

Винт самонарезающий ИСО 7049-СТ3,5х16-С-Z  — винт самонарезающий со скругленной головкой и крестообразным шлицем ИСО 7049, резьбой СТ3,5, номинальной длиной l=16 мм, с коническим концом типа С и шлицем типа Z.

Начало раздела Гайка

Гайки высокопрочные (ГОСТ 22354-77)

[http://www.remontnik.ru/upl/good/12/12482_250x200.gif]

Гайка — деталь резьбового соединения или винтовой передачи, имеющая отверстие с резьбой.

Стандарты предусматривают следующие конструкции гаек:

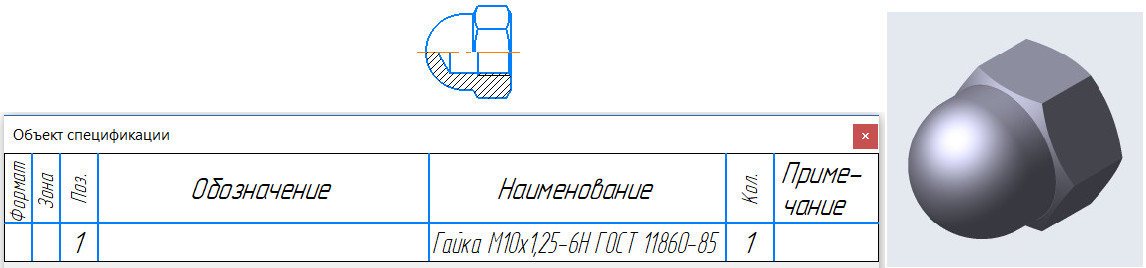

  • Гайки колпачковые (ГОСТ 11860-85).

  • Гайки круглые (ГОСТ 10657-80, 11871-88, 6393-73).

  • Гайки корончатые, прорезные (ГОСТ 10606-72, 10609-72, 2528-73, 5918-73 и др.).

  • Гайки шестигранные (ГОСТ 10605-94, 10607-94, 10608-72, 5915-70 и др.).

  • Гайки-барашки (ГОСТ 3032-76).

Крепежная гайка в резьбовом соединении навинчивается на конец болта или шпильки или же на резьбовой участок вала, оси для закрепления от осевого перемещения сидящих на них деталей — подшипников качения, шкивов и т.п.

ГОСТ 5915-70 "Гайки шестигранные класса точности В. Конструкция и размеры"

Стандарт распространяется на гайки шестигранные класса точности В с диаметром резьбы от 1,6 до 48 мм, предусмотрено три исполнения.

Гайка шестигранная исполнения 1 (ГОСТ 5915-70)



Примеры условного обозначения

Гайка М12-6Н.5 (S18) ГОСТ 5915-70 — гайка исполнения 1, диаметром резьбы d=12 мм, с размером под ключ S=18 мм, с крупным шагом резьбы, с полем допуска резьбы 6H, класса прочности 5, без покрытия.

Гайка 2М12х1.25-6Н.12.40Х.016 ГОСТ 5915-70 — гайка исполнения 2, диаметром резьбы d=12 мм, с размером под ключ S=19 мм, с мелким шагом резьбы, из стали марки 40Х, с покрытием 01 толщиной 6 мкм.

Примеры условного обозначения по ГОСТ Р ИСО 8991-2011

Гайка шестигранная ИСО 4032-М12-8 — гайка шестигранная ИСО 4032, диаметром резьбы d=M12, класса прочности 8.

Гайка шестигранная ИСО 4036-М6-St — гайка шестигранная низкая ИСО 4036, диаметром резьбы d=M6, изготовлена из стали твердостью 110 HV мин (St).

Начало раздела Шпилька

Шпилька резьбовая (ГОСТ 22034-74)

[http://www.superbolt.ru/images/catalog/crepej/shpilka/939/2.jpg]

Шпилька резьбовая — крепежная деталь, представляющая собой металлический стержень с резьбой на обоих концах. Конец шпильки ввинчивается в одну из соединяемых деталей, а другая деталь прижимается к первой при навинчивании гайки на другой конец шпильки.

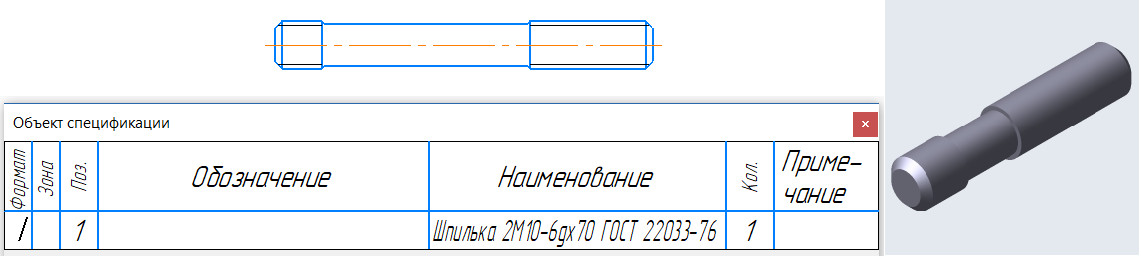

Конструкции шпилек регламентируются стандартами в зависимости от класса точности, исполнения и длины ввинчиваемого конца. Так, на шпильки резьбовые класса точности А и В (исполнения 1) в зависимости от длины ввинчиваемого конца распространяются следующие стандарты:

  • l1=1d — ГОСТ 22032-76, 22033-76.

  • l1=1,25d — ГОСТ 22034-76, 22035-76.

  • l1=1,6d — ГОСТ 22036-76, 22037-76.

  • l1=2,0d — ГОСТ 22038-76, 22039-76.

  • l1=2,5d — ГОСТ 22040-76, 22041-76.

ГОСТ 22034-76 "Шпильки с ввинчиваемым концом длиной 1,25d. Класс точности В. Конструкция и размеры"

Настоящий стандарт распространяется на шпильки с диаметром резьбы от 3 до 48 мм, ввинчиваемые в резьбовые отверстия в деталях из ковкого и серого чугуна. Допускается применять данные шпильки для ввинчивания в резьбовые отверстия в стальных и бронзовых деталях.

Шпилька резьбовая (ГОСТ 22034-76)



Примеры условного обозначения

Шпилька М16-6gх120.58 ГОСТ 22034-76 — шпилька с диаметром резьбы d=16 мм, с крупным шагом Р=2 мм, с полем допуска 6g, длиной l=120 мм, класса прочности 5,8, без покрытия.

Шпилька 2М16х1,5-6gх120.109.40Х.026 ГОСТ 22034-76 — шпилька с диаметром резьбы d=16 мм, с мелким шагом Р=1,5 мм, с полем допуска 6g, длиной l=120 мм, класса прочности 10,9, из стали 40Х с покрытием 02 толщиной 6 мкм.

Начало раздела Шайба

Шайба пружинная (ГОСТ 6402-70)

[http://prommaterials.narod.ru/stat/metizy-6.jpg]

Шайба — деталь, подкладываемая под гайку или головку болта для предупреждения смятия поверхностей соединяемых деталей, предохранения их от царапин при завинчивании гаек, винтов и для перекрытия зазора между стержнем болта и отверстием в деталях.

По назначению шайбы бывают:

  • Шайбы круглые (общего назначения) — для увеличения площади опоры, если опорная поверхность из мягкого материала или неровная, а также если отверстие под винт продолговатое или увеличенного диаметра (ГОСТ 11371-78, 6958-78, 10450-78, 9649-78).

  • Шайбы косые — для устранения перекоса гайки или головки винта при затяжке (ГОСТ 10906-78).

  • Шайбы пружинные — уменьшают опасность самоотвинчивания винтов или гаек благодаря силам упругости сжатой шайбы (ГОСТ 6402-70).

  • Шайбы стопорные (запирающие) — путем отгибания их частей устраняют возможность поворота гайки или винта относительно опорной детали (ГОСТ 13463-77 — 13466-77, 11872-89).

  • Схема построения условного обозначения шайб

    Если стандарт на конкретные виды шайб предусматривает для одного исполнения два класса точности (А и С), то в условном обозначении шайбы перед исполнением должна указываться соответствующая буква.

    ГОСТ 6958-78 "Шайбы увеличенные. Классы точности А и С. Технические условия"

    Конструктивные размеры шайбы представлены в стандарте в зависимости от диаметра резьбы крепежной детали в пределах от 2 до 48 мм.



    Шайба (ГОСТ 6958-78)



    Пример условного обозначения

    Шайба А12.01.08кп.019 ГОСТ 6958-78 — увеличенная шайба класса точности А для крепежной детали с диаметром резьбы d=12 мм, установленной стандартом толщины, из стали 08кп, с цинковым покрытием толщиной 9 мкм.

    Пример условного обозначения по ГОСТ Р ИСО 8991-2011

    Шайба ИСО 7090-8-140HV — шайба нормальная серии с фаской ИСО 7090, номинальным внутренним диаметром d=8 мм, изготовленная из стали твердостью 140 HV.



Условное обозначение специальных шайб

Обозначение в зависимости от размеров регламентировано в стандарте на соответствующие изделия:

  • Шайбы конические — для устранения перекоса гайки или головки винта при затяжке (ГОСТ 13438-68).

    Шайба коническая с обозначением 7019-0393 по ГОСТ 13438-68 имеет диаметр 21 мм, высоту 4,2 мм и предназначена для стержня диаметром 10 мм.

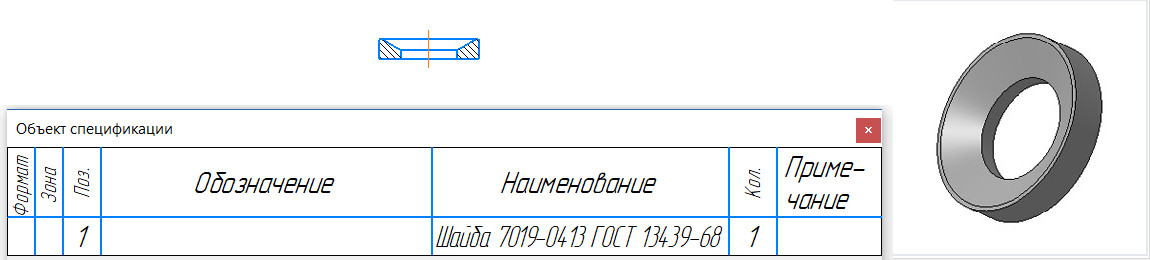

  • Шайбы сферические — для устранения перекоса гайки или головки винта при затяжке (ГОСТ 13439-68).

Шайба сферическая с обозначением 7019-0413 по ГОСТ 13439-68 имеет диаметр 21 мм, высоту 4 мм, радиус сферы 15 мм и предназначена для стержня диаметром 10 мм.



  • Шайбы быстросъемные — применяются в приспособлениях для экономии времени на снятие обработанной детали и установку новой (ГОСТ 4087-69).

Шайба быстросъемная с обозначением 7019-0431 по ГОСТ 4087-69 имеет диаметр 12 мм, высоту 4 мм, ширину паза 6 мм и предназначена для стержня диаметром 5 мм.



  • Шайбы концевые — препятствуют осевому перемещению вдоль вала неподвижно закрепленных или вращающихся на нем деталей (ГОСТ 14734-69).

Шайба концевая с обозначением 7019-0621 по ГОСТ 14734-69 имеет диаметры — наружный 28 мм, центрального отверстия 5,5 мм, под штифт 3,5 мм  — и высоту 4 мм.





 Начало раздела Шплинт

Шплинт (ГОСТ 397-79)

[http://www.ukr-prom.com/img/alboms/15442009-10-0635376105.jpg]

Шплинт — проволочный стержень полукруглого сечения, согнутый почти пополам. Используется в качестве фиксирующего элемента слабо нагруженных сопряженных деталей и для предотвращения самоотвинчивания гаек. Вставляется в сквозное отверстие, выступающие концы разводятся (для удобства разведения одна половинка шплинта делается длиннее другой).

ГОСТ 397-79 "Шплинты"

Стандарт определяет конструктивные параметры шплинта в зависимости от диаметра отверстия под шплинт — условного диаметра шплинта, значение которого установлено в пределах от 0,6 до 20 мм. Шплинты должны изготавливаться из низкоуглеродистых сталей. Допускается изготавливать шплинты из коррозионно-стойких сталей или из цветных металлов и их сплавов.

Шплинт (ГОСТ 397-79)

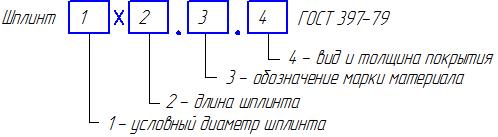

Схема построения условного обозначения шплинта



Марка материала 0 (низкоуглеродистая сталь) и отсутствие покрытия в обозначении не указываются.

Пример условного обозначения

Шплинт 5х28.3.036 ГОСТ 397-79 — шплинт условным диаметром 5 мм, длиной 28 мм, из латуни с никелевым покрытием толщиной 6 мкм.

 Начало раздела Штифт

Штифты цилиндрические

[http://www.micromachine.ru/images/hb/HTB-HBC8096.jpg]

Штифт — цилиндрический или конический стержень для неподвижного соединения деталей, часто в строго определенном положении, а также для передачи относительно небольших нагрузок. Для постановки штифта детали соединяются и закрепляются. Затем в них просверливается и развертывается отверстие, в которое и устанавливается штифт. Конический штифт, в отличие от цилиндрического, может использоваться многократно без уменьшения точности расположения деталей.

Стандартами предусмотрены различные типы штифтов:

  • Штифты цилиндрические заклепочные (ГОСТ 10774-80) — для соединения неразъемных конструкций.

  • Штифты цилиндрические с внутренней резьбой (ГОСТ 12207-79) — для применения в глухих отверстиях.

  • Штифты цилиндрические (ГОСТ 3128-70).



  • Штифты конические (ГОСТ 3129-70).

Штифт цилиндрический исполнения 1, класса точности А (ГОСТ 3128-70)

Штифт конический исполнения 2, класса точности В (ГОСТ 3129-70)



Примеры условного обозначения

Штифт 10х60 ГОСТ 3128-70 — штифт цилиндрический исполнения 1, диаметром d=5 мм, длиной l=60 мм.

Штифт 2.10х60 ГОСТ 3129-70 — штифт конический исполнения 2, диаметром d=5 мм, длиной l=60 мм.

Пример условного обозначения по ГОСТ Р ИСО 8991-2011

Штифт цилиндрический ИСО 2338-6m6х30-A-St — штифт цилиндрический незакаленный ИСО 2338, диаметром d=6 мм, с допуском m6, номинальной длиной l=30 мм, типа А, изготовлен из стали (St).
