Изображение резьбы (ГОСТ 2.311-68) [6]
|
|
Изображение резьбы (ГОСТ 2.311-68) [6] |
|
Резьбу на стержне изображают сплошными основными линиями по наружному диаметру резьбы и сплошными тонкими линиями – по внутреннему диаметру.
|
|
 |

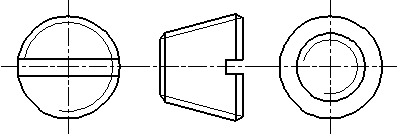

| Наружная цилиндрическая и коническая резьба | |
На изображениях, полученных проецированием на плоскость, параллельную оси стержня, сплошную тонкую линию по внутреннему диаметру резьбы проводят на всю длину резьбы без сбега, а на видах, полученных проецированием на плоскость, перпендикулярную оси стержня, по внутреннему диаметру резьбы проводят дугу, приблизительно равную 3/4 окружности, разомкнутую в любом месте.
Расстояние между тонкой линией и сплошной основной принимают в пределах не менее 0,8 мм и не больше шага резьбы Р.
|
|
 |
| Внутренняя цилиндрическая и коническая резьба | |
На разрезах, параллельных оси отверстия, сплошную тонкую линию по наружному диаметру резьбы проводят на всю длину резьбы без сбега, а на изображениях, полученных проецированием на плоскость, перпендикулярную оси отверстия, по наружному диаметру резьбы проводят дугу, приблизительно равную 3/4 окружности, разомкнутую в любом месте.
Резьбу, показываемую как невидимую, изображают штриховыми линиями одной толщины по наружному и по внутреннему диаметру.
Линию, определяющую границу резьбы, наносят на стержне и в отверстии с резьбой в конце полного профиля резьбы (до начала сбега). Границу резьбы проводят до линии наружного диаметра резьбы и изображают сплошной основной или штриховой линией, если резьба изображена как невидимая.
|
|
|
|
Граница невидимой и видимой резьбы |
|
Штриховку в разрезах и сечениях проводят до линии наружного диаметра резьбы на стержнях и до линии внутреннего диаметра в отверстии, т.е. в обоих случаях до сплошной основной линии.
|
|
 |
|
| Штриховка внутренней и наружной резьбы | ||
Допускается изображать недорез резьбы, как показано на рисунках.
 |
 |
 |
 |
| Недорез резьбы | |||
На чертежах, по которым резьбу не выполняют, конец глухого резьбового отверстия допускается изображать, как показано на рисунках, даже при наличии разности между глубиной отверстия под резьбу и длиной резьбы.
 |
 |
| Конец глухого резьбового отверстия | |
Фаски на стержне с резьбой и в отверстии с резьбой, не имеющие специального конструктивного назначения, в проекции на плоскость, перпендикулярную оси стержня или отверстия, не изображают. Сплошная тонкая линия изображения резьбы на стержне должна пересекать линию границы фаски.
 Фаска |
На разрезах резьбового соединения в изображениях на плоскости, параллельной его оси, в отверстии показывается только часть резьбы, которая не закрыта резьбой стержня.
 |
 |
| Разрез резьбового соединения | |
Резьбу обозначают в соответствии со стандартами на размеры и предельные отклонения резьбы. Обозначение всех типов резьбы, кроме конической и трубной цилиндрической, относят к наружному диаметру, как показано на рисунках.
 Обозначение наружной резьбы |
 Обозначение внутренней резьбы |
Коническую и трубную цилиндрическую резьбу обозначают так, как показано на рисунке.
 |
 |
 |
| Обозначение конической и трубной цилиндрической резьбы | ||
|
|
|
