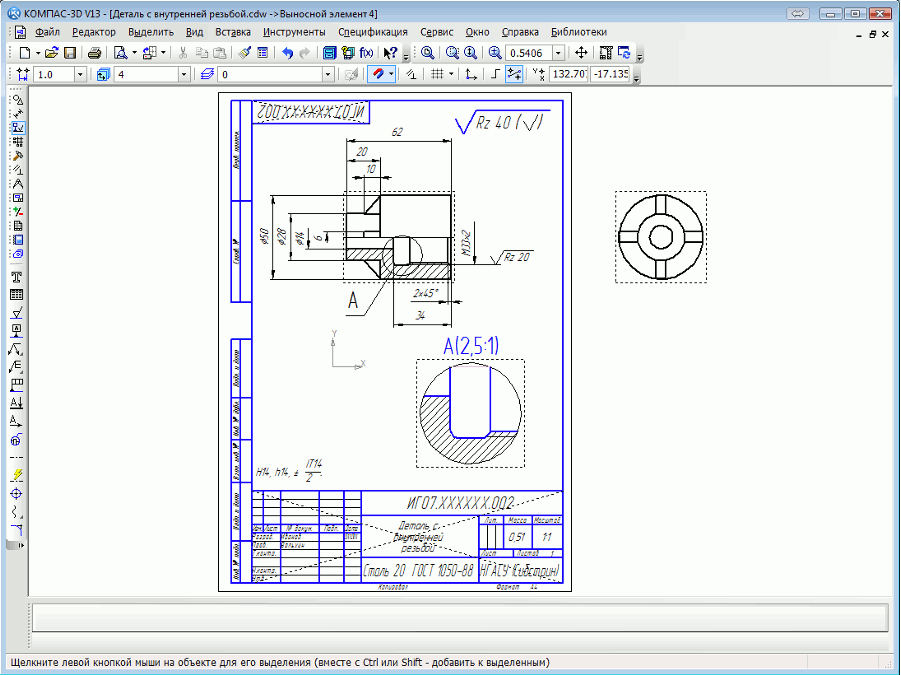

Для удобства простановки размеров
увеличьте
изображение выносного элемента.
-
Шаги 1-7 — масштабирование
изображения выносного элемента.
-
Шаги 8-13 — построение
точки условного пересечения сопряженных радиусом отрезков.
-
Шаги 14-15 — переход на панель
инструментов "Размеры".
-
Шаги 16-35 — простановка углового
размера.
-
Шаги 36-48 — простановка
диаметрального размера.
-
Шаги 49-57 — простановка
линейного размера.
-
Шаги 58-78 — простановка
радиусных размеров.
-
Шаги 79-83 — масштабирование
изображения чертежа.
Условное отображение курсора
 |
— положение курсора. |
 |
— нажатие на левую кнопку мыши. |
 |
— нажатие на правую кнопку мыши. |
 |
— удержание левой кнопки мыши в
нажатом состоянии. |
|
|
— двойное нажатие на левую кнопку
мыши. |
|
