Ролик

Методические рекомендации к построению модели

Методические рекомендации к построению чертежа

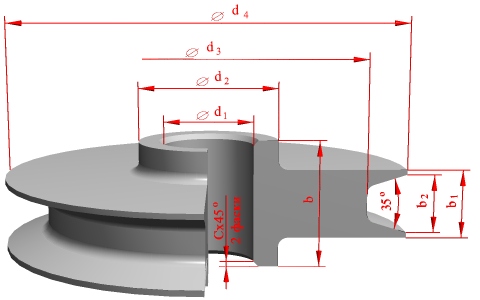

d₁ - диаметр отверстия;

d₂ - диаметр ступицы;

d₃ - диаметр окружности впадин;

d₄- внешний диаметр;

b - ширина ступицы;

b₁- ширина обода;

b₂ - ширина паза по внешнему диаметру;

Сх45^o - фаска.

№ вар.	d₁, мм	d₂, мм	d₃, мм	d₄, мм	b, мм	b₁, мм	b₂, мм	Сх45^o
1.	20	30	110	150	30	25	20	1,5
2.	20	30	110	150	32	25	20	1,5
3.	22	32	110	150	34	25	20	1,5
4.	24	34	110	150	36	25	20	1,5
5.	25	35	110	150	38	25	20	1,5
6.	26	36	120	160	40	30	20	1,5
7.	28	38	120	160	42	30	20	1,5
8.	30	40	120	160	45	30	20	1,5
9.	32	42	120	160	48	30	20	1,5
10.	34	44	120	160	50	30	20	1,5
11.	36	46	130	170	54	35	25	2,5
12.	38	48	130	170	56	35	25	2,5
13.	40	50	130	170	60	35	25	2,5
14.	42	52	130	170	62	35	25	2,5
15.	45	55	130	170	65	35	25	2,5
16.	48	58	140	180	70	40	30	2,5
17.	50	60	140	180	75	40	30	2,5
18.	54	64	140	180	80	40	30	2,5
19.	56	66	140	180	85	40	30	2,5
20.	60	70	140	180	90	40	30	2,5
21.	64	74	150	190	95	50	40	3
22.	68	78	150	190	100	50	40	3
23.	70	80	150	190	105	50	40	3
24.	75	90	150	190	110	50	40	3
25.	80	95	150	190	120	50	40	3
26.	85	100	160	200	125	60	50	3
27.	90	110	160	200	130	60	50	3
28.	95	115	160	200	140	60	50	3
29.	100	120	160	200	150	60	50	3
30.	105	125	160	200	160	60	50	3
