1. Построение резьбового отверстия

2. Построение сквозных отверстий

3. Построение болтового соединения

Задание. На чертеже детали постройте изображение резьбового отверстия.

1. Открыть файл .

2. Чтобы использовать функции прикладной библиотеки, подключите ее к системе.

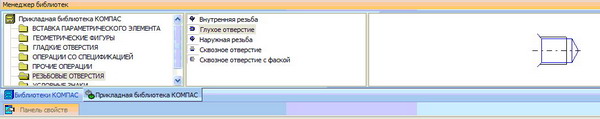

      2.1 Вызовите команду Сервис – Менеджер библиотек.

      2.2 Откройте раздел Прочие.

3. Активизировать раздел – Прикладная библиотека КОМПАС.

4. Выбрать папку Резьбовые отверстия.

5. В списке элементов выбрать Глухое отверстие. В поле просмотра появится эскиз выбранного элемента.

6. Чтобы вставить выбранный элемент в чертеж, дважды щелкните по его названию.

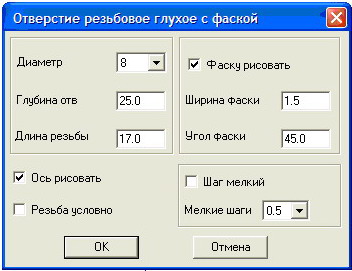

7. В появившемся на экране диалоге Отверстие резьбовое глухое с фаской задайте параметры выбранного элемента.

       7.1 Диаметр задайте 8. В поле Глубина отв. введите значение 25.

       7.2 В поле Длина резьбы введите длину резьбовой части отверстия 20.

       7.3 Поскольку на чертеже детали уже построена горизонтальная ось симметрии, отключите опцию Ось рисовать.

       7.4 Нажмите кнопку ОК, чтобы закрыть диалог.

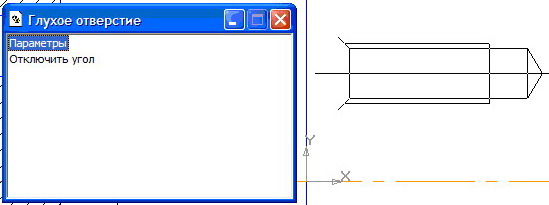

На экране появится фантом объекта с заданными параметрами и диалог Глухое отверстие, которые можно перемещать по экрану.

Если перед фиксацией выбранного элемента возникает необходимость изменить его параметры, дважды щелкните по названию команды

Параметры диалога Глухое отверстие.

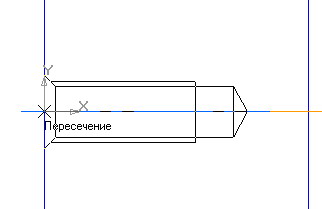

8. В ответ на запрос системы Укажите базовую точку или введите ее координаты укажите точку 1 на чертеже детали.

Используйте привязку Пересечение.

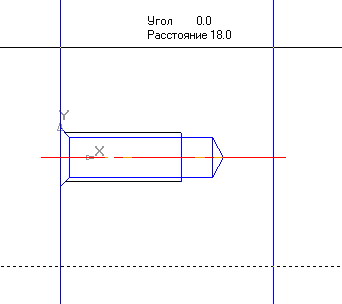

Базовая точка элемента библиотеки будет зафиксирована. Вы можете свободно вращать фантом отверстия, перемещая курсор по чертежу.

9. Для задания нужной ориентации элемента в поле Угол на Панели свойств введите значение 0.

10. Нажмите кнопку прервать команду, чтобы завершить работу команды. Отмените выделение объектов и закройте окно библиотеки.

Задание. Постройте изображение двух сквозных гладких отверстий диаметром 8мм с помощью прикладной библиотеки КОМПАС.

1. Задайте на чертеже положение базовых точек отверстий (точки 2 и 3).

     1.1 Нажмите кнопку Параллельная прямая на панели Геометрия.

     1.2 Постройте две вспомогательные прямые, параллельные горизонтальной осевой линии детали на расстоянии 18 мм по обе стороны от нее.

2. Чтобы активизировать подключенную библиотеку, вызовите команду меню Библиотеки. Щелкните по нужной строке в списке подключенных библиотек в этом меню.

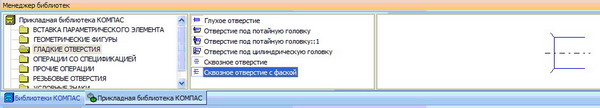

3. На вкладке Прикладная библиотека КОМПАС откройте раздел Гладкие отверстия. В списке элементов выберите элемент Сквозное отверстие с фаской.

4. Для вставки выбранного элемента в чертеж дважды щелкните по его названия.

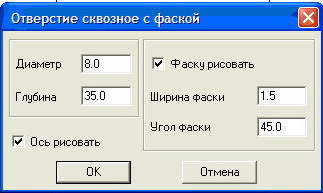

5. В диалоге Отверстие сквозное с фаской задайте диаметр отверстия 8, его глубину 35 и нажмите кнопку ОК.

6. Чтобы отключить возможность вращения фантома, сделайте двойной щелчок по названию команды Отключить угол в диалоге Сквозное отверстие. После этого оно изменится на Включить угол.

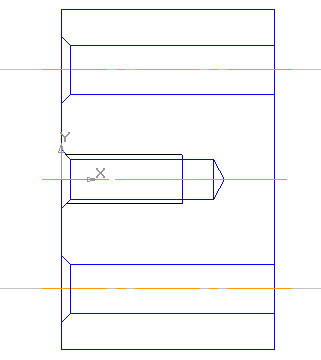

7. В ответ на запрос системы Укажите базовую точку или введите ее координаты укажите точки 2 и 3 на чертеже детали. Используйте привязку Пересечение.

8. Нажмите кнопку Прервать команду, чтобы завершить работу команды. Отмените выделение объектов и закройте окно библиотеки.

9. Удалите вспомогательные построения. Заштрихуйте деталь и поставьте размеры по образцу.

Задание. Закончите построение болтового соединения, загрузив из конструкторской библиотеки болты, шайбы и гайки по размерам на

Образце.

1. Открыть файл .

Перед загрузкой библиотечного элемента необходимого определить положение его базовой точки на чертеже. Если точка отсутствует в явном виде, то ее необходимо проставить.

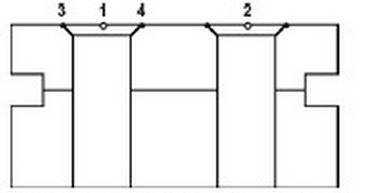

Базовой точкой для болта является точка пересечения его осевой линии с опорной плоскостью головки (точки 1 и 2).

Определить положение этих точек можно разными способами: с помощью вспомогательных построений, с помощью команд управления курсором, с помощью команды измерения расстояний. Воспользуйтесь последним способом.

3. В ответ на запросы системы укажите точки 3 и 4 Будет измерено расстояние между ними. На середине воображаемого отрезка, соединяющего указанные точки, будет проставлена вспомогательная точка 1.

4. Аналогичным образом постройте точку 2.

5. Нажмите кнопку Прервать команду для завершения работы команды.

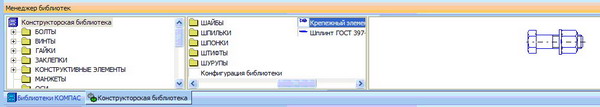

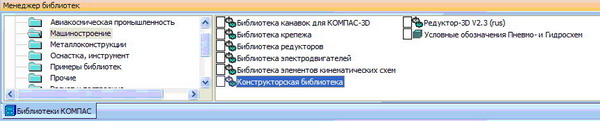

6. Для подключения конструкторской библиотеки вызовите команду Сервис-Менеджер библиотек.

7. Выбрать раздел Машиностроение. В правой части появится список библиотек раздела.

8. Включите опцию рядом с названием Конструкторская библиотека.

9. Активизируйте появившуюся на панели вкладку Конструкторская библиотека.

Чтобы сформировать болтовое соединение, вы можете вставить из библиотеки последовательно его отдельные элементы: болт, шайбу и гайку. Другой способ – вставить болтовое соединение в сборе. По умолчанию библиотека содержит готовые наборы для болтовых, шпилечных и винтовых соединений.

10. В списке элементов библиотеки выберите Крепежный элемент.

В поле просмотра появится эскиз выбранного элемента. Дважды щелкните по его названию в списке элементов. Выбранный объект будет вставлен в чертеж.

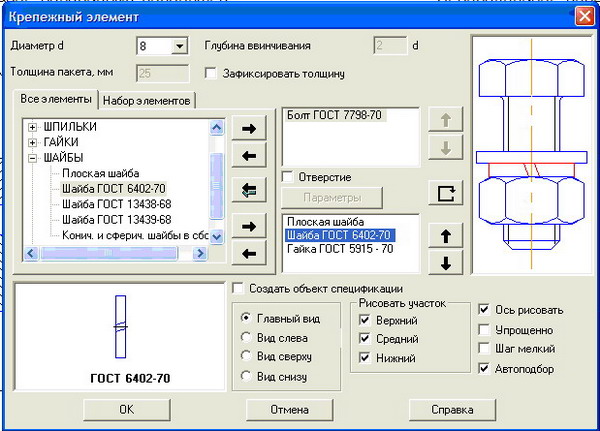

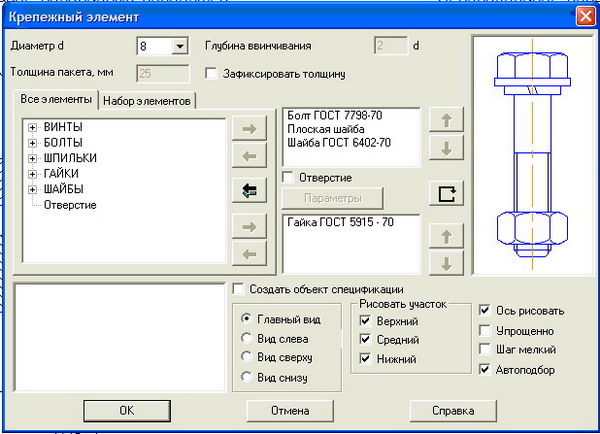

11. В диалоге Крепежный элемент выберите из раскрывающегося списка номинальный диаметр элементов набора 8 мм

12. Состав болтового соединения можно менять с помощью горизонтальных и вертикальных стрелок.

Нажмите ОК. На экране появится фантом объекта с заданными параметрами и диалог Крепежный элемент. По умолчанию привязка библиотечного элемента выполняется по двум точкам.
