Задание: Проставить обозначение шероховатости поверхности 6,3 без указания вида обработки.

1. Открыть файл .

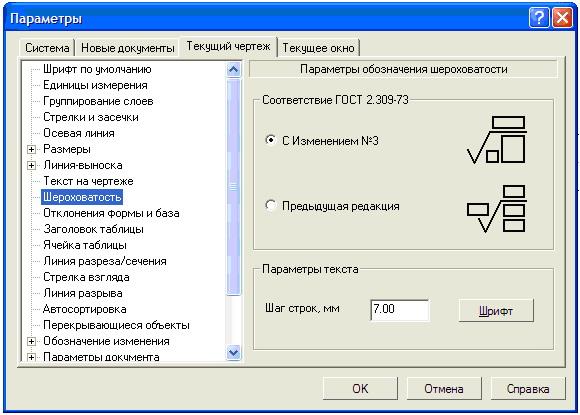

2. Настроить параметры шероховатости Сервис –  Параметры… – Текущий фрагмент (чертеж) – Шероховатость.

3. Нажмите кнопку Шероховатость на панели Обозначения. Откроется Панель свойств.

4. Укажите курсором любую точку отрезка 1-2.

5. Чтобы задать значение шероховатости, щелкните мышью в поле Текст на Панели свойств. На экране появится диалог Введите текст. В поле 1 введите значение параметра 6,3. Нажмите кнопку ОК.

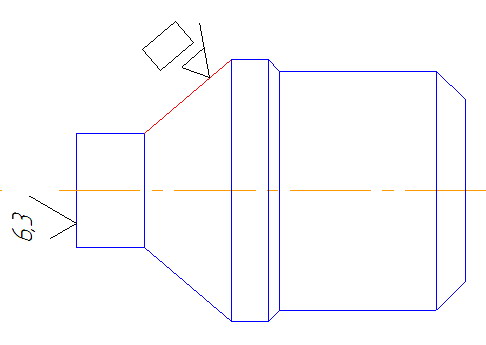

6. Перемещая фантом значка шероховатости по отрезку, можно задать его положение слева или справа от указанной поверхности.

7. Укажите положение знака шероховатости в соответствии с образцом и щелчком мыши зафиксируйте это положение.

Задание: Проставить обозначение шероховатости поверхности 0,32 с удалением слоя материала.

1. Укажите курсором любую точку отрезка 3-4.

2. Чтобы задать значение шероховатости, щелкните мышью в поле Текст на Панели свойств. На экране появится диалог Введите текст. В поле 1 введите значение параметра 0,32. Нажмите кнопку ОК.

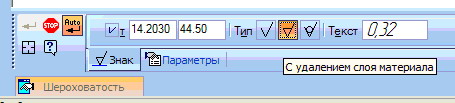

3. Активизируйте кнопку С удалением слоя материала на Панели свойств. Значок шероховатости изменится.

4. Перемещая курсор, укажите нужное положение и зафиксируйте.

Задание: Проставить обозначение шероховатости поверхности 0,025 с указанием вида обработки, базовой длины и направления

неровностей.

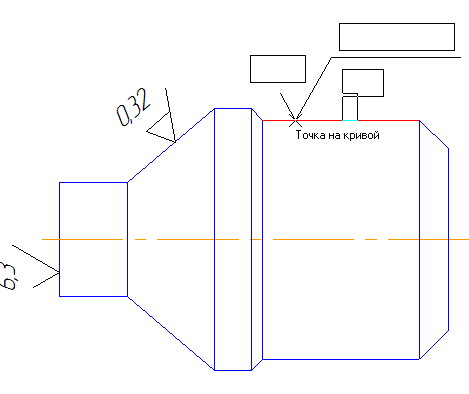

1. Укажите курсором любую точку отрезка 5-6.

2. Активизируйте кнопку Без указания вида на Панели свойств. Значок шероховатости изменится.

3. Чтобы задать значение шероховатости, щелкните мышью в поле Текст на Панели свойств. На экране появится диалог Введите текст.

4. В поле 1 двойным щелчком мыши вызовите пользовательское меню.

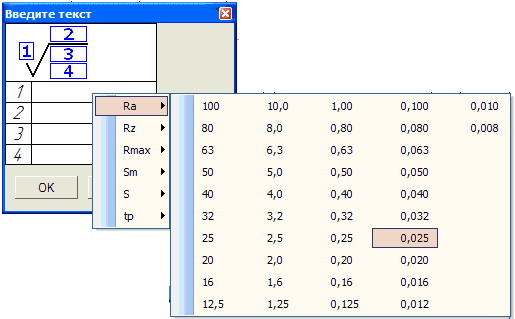

5. Установите курсор на пункте Ra. На экране появится подменю со стандартными значениями шероховатости.

6. Выберите нужное значение.

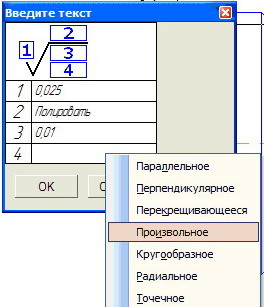

7. Выполните двойной щелчок мышью в поле 2 и выберите вид обработки Полировать.

8. Выполните двойной щелчок мышью в поле 3 и выберите значение базовой длины 0,01.

9. Выполните двойной щелчок мышью в поле 4 и выберите направление неровностей Произвольное. Нажмите ОК.

10. Перемещая курсор, укажите нужное положение и зафиксируйте.

Задание: Проставить обозначение неуказанной шероховатости.

1. Команда Вставка – Неуказанная шероховатость – Ввод…

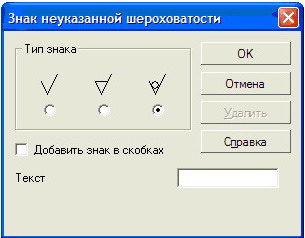

2. В появившемся на экране диалоге Знак неуказанной шероховатости выберите вариант Без удаления слоя материала в группе Тип  знака и включите опцию Добавить знак в скобках.

3. Нажмите ОК.

4.Система автоматически поставит знак в правый верхний угол чертежа.
