Практикум по решению задач.

Тема: Методы преобразования ортогональных проекций



Задача 1.

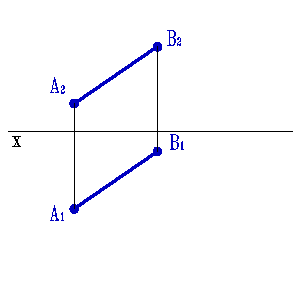

Определить натуральную величину отрезка АВ и углы наклона к плоскостям проекций П1  и П2 (Методом прямоугольного треугольника).

Решение задачи

Начало

Задача 2.

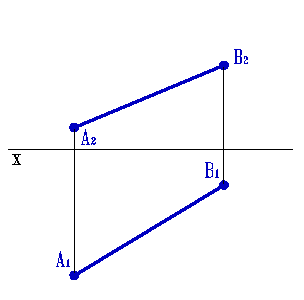

Определить натуральную величину отрезка АВ и углы наклона к плоскостям проекций П1  и П2 (Методом замены плоскостей проекций).

Решение задачи

Начало

Задача 3.



Определить натуральную величину отрезка АВ и углы наклона к плоскостям проекций П1  и П2 (Методом вращения вокруг оси перпендикулярной плоскости проекций).

Решение задачи

Начало

Задача 4.

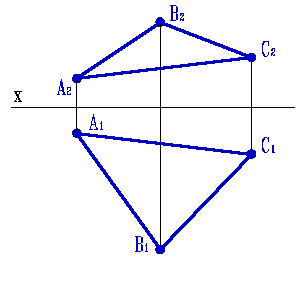

Вращением вокруг оси, параллельной плоскости проекций, найти натуральную величину треугольника АВС.

Решение задачи

Начало

Задача 5.

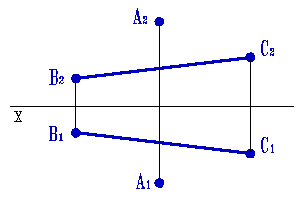

 Определить расстояние от точки А до отрезка ВС.

Решение задачи
