Практикум по решению задач.

Тема: Поверхности

методы преобразования ортогональных проекций

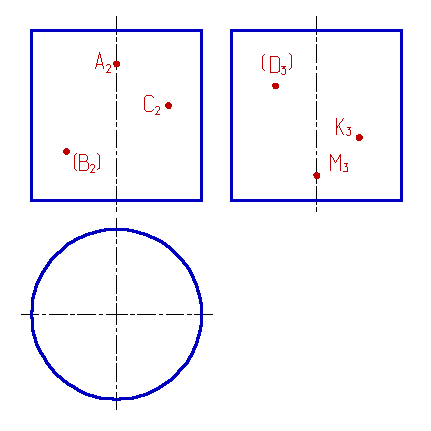

Задача 1.



Построить недостающие проекции точек А, B, C, D, K и М принадлежащих цилиндру (точки взятые в скобки невидимые).

Решение задачи

Начало

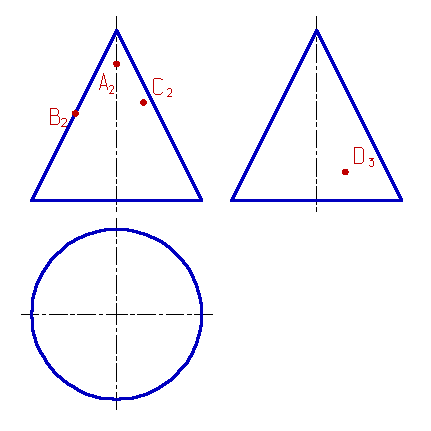

Задача 2.



Построить недостающие проекции точек А, В, С и D расположенных на поверхности конуса.

Решение задачи

Начало

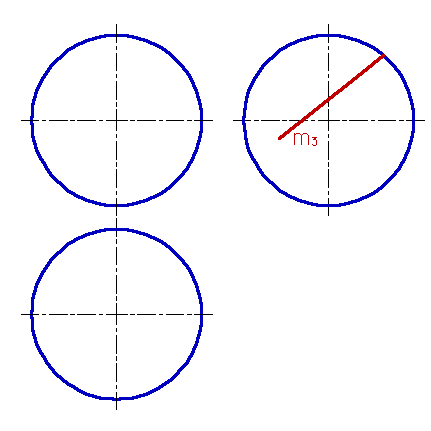

Задача 3.



Построить недостающие проекции линии m расположенных на поверхности сферы.

Решение задачи

Начало

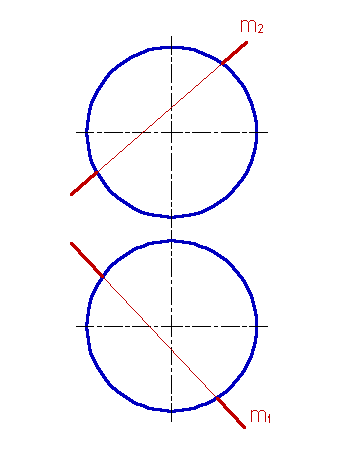

Задача 4.



Найти точки пересечения прямой m с поверхностью шара и определить её видимость.

Решение задачи

Начало

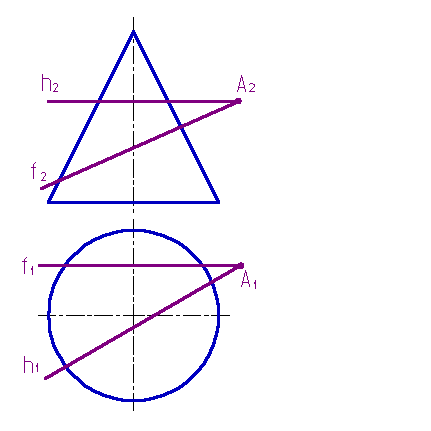

Задача 5.



Построить линию пересечения поверхности прямого кругового конуса и плоскости общего положения, заданной двумя пересекающимися прямыми h и f.

Решение задачи

Начало

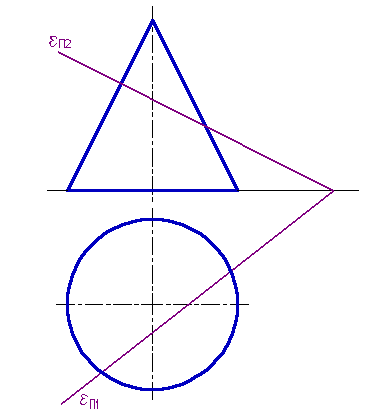

Задача 6.



Построить линию пересечения плоскости общего положения заданной следами с конической поверхностью (замену плоскостей проекций не применять).

Решение задачи
