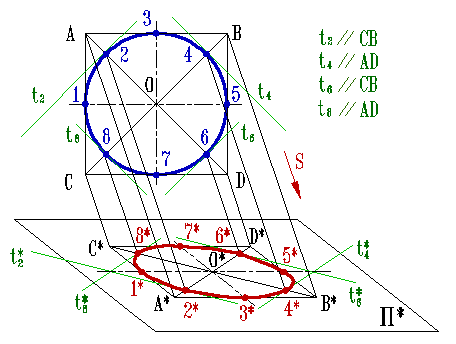

При параллельном проецировании окружности на какую-нибудь плоскость П* получаем ее изображение в общем случае в виде эллипса (рис. 157).
Как бы ни была расположена плоскость окружности, сначала целесообразно построить параллелограмм A*B*C*D* – параллельную проекцию квадрата ABCD, описанного около данной окружности, а затем с помощью восьми точек и восьми касательных вписать в него эллипс.
Точки 1, 3, 5 и 7 – середины сторон параллелограмма. Точки 2, 4, 6 и 8 расположены на диагоналях так, что каждая из них делит полудиагональ в соотношении 3:7.
Действительно,
на основании свойств параллельного
проецирования можно записать, что А2/1О=A*2*/2*O*,
Но А1/1О=(r√2-r)/r≈3/7.
Из восьми касательных к эллипсу первые четыре – это стороны параллелограмма, а остальные t2, t4, t6 и t8– прямые, параллельные его диагоналям. Так касательная t2* к эллипсу параллельна диагонали C*D*, Объясняется это тем, что t2* и C*D* являются проекциями двух параллельных прямых t2 и CD.

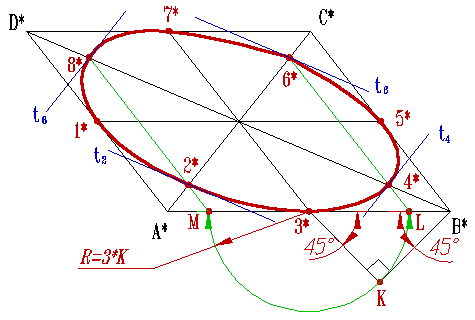

Графические построения, предшествующие вычерчиванию самого эллипса, целесообразно выполнять в следующей последовательности (рис.158):
построить аксонометрическую проекцию квадрата - параллелограмм A*B*C*D* и провести диагонали A*C* и B*D*;
отметить середины сторон параллелограмма – точки 1*, 3*, 5* и 7* ;
на отрезке 3*B*, как на гипотенузе, построить прямоугольный равнобедренный треугольник 3*KB*;
из точки 3* радиусом 3*K описать полуокружность, которая пересечет A*B* в точках L и M; эти точки делят отрезок 3*A* и равный ему отрезок 3*B* в отношении 3:7 ;
через
точки L и М провести прямые параллельные
боковым сторонам параллелограмма, и
отметить точки 2*,
4*, 6* и 8*
расположенные на диагоналях;
построить
касательные к эллипсу в найденных точках.
Касательных t2 и t6
параллельны BD,
а касательных t4 и t8
параллельны AC.
получив восемь точек и столько же касательных, можно с достаточной точностью вычертить эллипс.
ГОСТ 2.317-69 определяет положение окружностей, лежащих в плоскостях, параллельных плоскостям проекций для прямоугольной изометрической проекции (рис.159) и для прямоугольной диметрии (рис.160).
|
![]() |

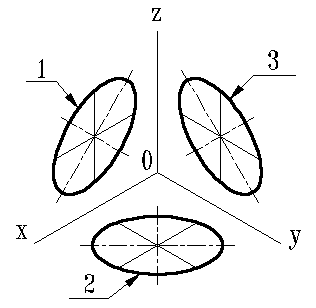

Рисунок 159.
Изометрические проекции окружностей, |
Рисунок 160. Диметрические проекции окружностей, |
Если изометрическую проекцию выполняют без искажения по осям x, y, z, то большая ось эллипсов 1,2, 3 равна 1,22, а малая ось -0.71 диаметра окружности.
Если изометрическую проекцию выполняют с искажением по осям x, y, z, то большая ось ось эллипсов 1, 2, 3 равна диаметру окружности, а малая - 0.58 диаметра окружности.
Если димметрическую проекцию выполняют без искажения по осям x и z то большая ось эллипсов 1, 2, 3 равна 1,06 диаметра окружности, а малая ось эллипса 1 - 0.95, эллипсов 2 и 3 - 0.35 диаметра окружности.
Если диметрическую проекцию выполняют с искажения по осям x и z, то большая ось эллипсов 1, 2, 3 равна диаметру окружности, а малая ось эллипса 1 - 0.9, эллипсов 2 и 3 - 0,33 диаметра окружности.
1-эллипс (большая ось расположена под углом 900 к оси y); 2-эллипс (большая ось расположена под углом 900 к оси z); 3-эллипс (большая ось расположена под углом 900 к оси x).
![]() |
