Согласно ГОСТ 2.317-69, из прямоугольных аксонометрических проекций рекомендуется применять прямоугольные изометрию и диметрию.

Между коэффициентами искажения и углом φ, образованным направлением проецирования и картинной плоскостью, существует следующая зависимость:

u²+υ²+ω²=2+ctq²φ,

если φ=90^o, то u²+υ²+ω²=2,

В изометрии u=υ=ω и, следовательно, 3u²=2, откуда  u=Ö2/3 ≈ 0,82.

Таким образом, в прямоугольной изометрии размеры предмета по всем трем измерениям сокращаются на 18 %. ГОСТ рекомендует изометрическую проекцию строить без сокращения по осям координат (рис.155), что соответствует увеличению изображения против оригинала в 1,22 раза.

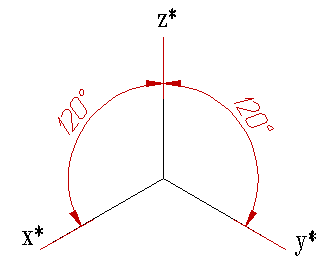

Рисунок 155. Расположение осей в изометрии

При построении прямоугольной диметрической проекции сокращение длин по оси y' (рис.156) принимают вдвое больше, чем по двум другим, т.е. полагают, что

u=ω, а υ=0,5u.

Тогда 2u²+(0,5u)²=2, откуда u²=8/9 и u≈0,94, а υ=0,47.

В практических построениях от таких дробных коэффициентов обычно отказываются, вводя масштаб увеличения, определяемый соотношением 1/0,94=1,06, и тогда коэффициенты искажения по осям x' и z' равны единице, а по оси y' вдвое меньше υ=0,5.

Из косоугольных аксонометрических проекций ГОСТом предусмотрено применение  фронтальной и горизонтальной изометрии и фронтальной диметрии (последнюю ещё называют кабинетной проекцией).

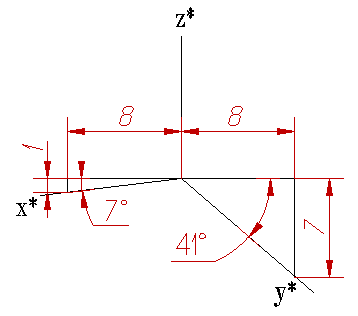

Рисунок 156. Расположение осей в диметрии
