Развертка призмы методом нормального сечения (рис.139).

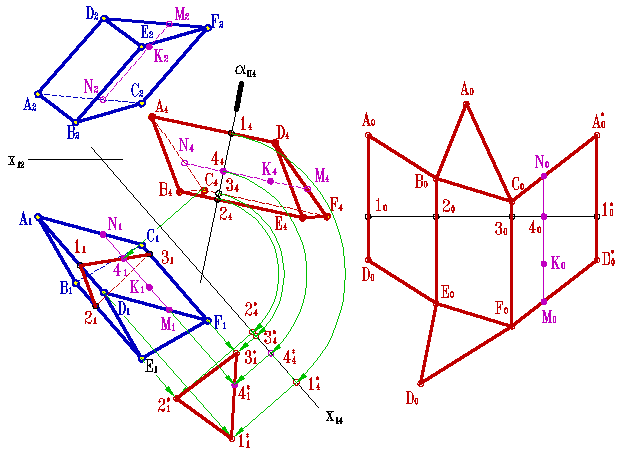

Рисунок 139. Развертка призмы способом нормального сечения

В общем случае развертка призмы выполняется следующим образом. Преобразуют эпюр так, чтобы ребра призмы стали параллельны новой плоскости проекций. Тогда на эту плоскость ребра проецируются в натуральную величину.

Пересекая призму вспомогательной плоскостью α, перпендикулярной ее боковым ребрам (способ нормального сечения), строят проекции фигуры нормального сечения – треугольника 1, 2, 3, а затем определяют истинную величину этого сечения. На примере она найдена методом вращения.

В дальнейшем строям отрезок 1₀-1₀^*, равный периметру нормального сечения. Через точки 1₀, 2₀, 3₀ и 1₀^* проводят прямые, перпендикулярные 1₀-1₀^*, на которых откладывают соответствующие отрезки боковых ребер призмы, беря их с новой фронтальной проекции. Так, на перпендикуляре, проходящем через точку 1₀, отложены отрезки 1₀D₀=1₄D₄ и 1₀А₀=1₄А₄.

Соединив концы отложенных отрезков, получают развертку боковой поверхности призмы. Затем достраивают основание.

Развертка призмы методом раскатки

Рассмотрим частный случай, когда основание призмы на одну из плоскостей проекций проецируется в натуральную величину (рис. 140).

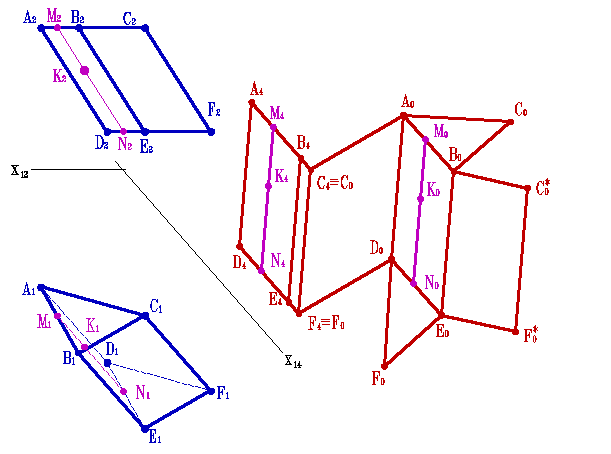

Рисунок 140. Развертка призмы способом раскатки

Развертка боковой поверхности такой призмы осуществляется способом раскатки. Этот способ заключается в следующем. Сначала, как и в предыдущем примере, преобразуют эпюр так, чтобы боковые ребра призмы стали параллельны одной из плоскостей проекций.

Затем новую проекцию призмы вращают вокруг ребра С₄F₄ до тех пор пока грань ACDF  не станет параллельной плоскости П₄. При этом положение ребра С₄F₄ остается неизменным, а точки принадлежащие ребру AD перемещаются по окружностям, радиус которых определяется натуральной величиной отрезков AC и DF (так как основания призмы параллельны П₁, то на эту плоскость проекций они проецируются без искажения, т.е. R=A₁C₁=D₁F₁), расположенных в плоскостях, перпендикулярных ребру С₄F₄. Таким образом, траектории движения точек A и D на плоскость П₄ проецируются в прямые, перпендикулярные ребру С₄F₄.

Когда грань ACDF станет параллельна плоскости П₄, она проецируется на неё без искажения, т.е. вершины  A и D окажутся удаленными от неподвижных вершин C и F на расстояние, равное натуральной величине отрезков AC и DF. Таким образом, засекая перпендикуляры, по которым перемещаются точки A₄ и D₄ дугой радиуса R=A₁C₁=D₁F₁, можно получить искомое положение точек развертки A₀ и D₀.

Следующую грань АBDE вращают вокруг ребра AD. На перпендикулярах, по которым перемещаются точки B₄ и E₄ делают засечки из точек A₀ и D₀ дугой радиуса R=A₁B₁=D₁E₁. Аналогично строится развертка последней боковой грани призмы.

Процесс последовательного нахождения граней призмы вращением вокруг ребер можно представить как раскатку призмы на плоскость параллельную П₄ и проходящую через ребро СF.

Построение на развертке точки К, принадлежащей боковой грани АBDE, ясно из рисунка. Предварительно через эту точку по грани провели прямую NМ, параллельную боковым ребрам, которая затем построена на развертке.
