определение длины отрезка прямой линии и
углов наклона прямой к плоскостям проекций (метод прямоугольного треугольника) |
Длину отрезка АВ и
a - угол наклона отрезка к плоскости П1 можно определить из прямоугольного
треугольника
АВС
![]() |
![]() |
![]() |
![]() |
![]() |
|||
![]() |
|||
а) модель | б) эпюр | ||

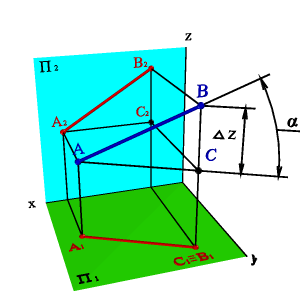

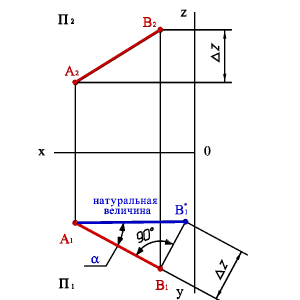

Рисунок 31. Определение натуральной величины отрезка и угла его
|
Длину отрезка АВ и
b-угол
наклона отрезка к плоскости П2
можно определить из прямоугольного
треугольника
АВС
![]() |
![]() |
![]() |
![]() |
![]() |
|||
![]() |
|||
а) модель | б) эпюр | ||

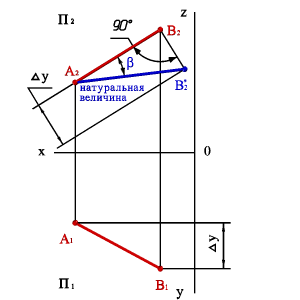

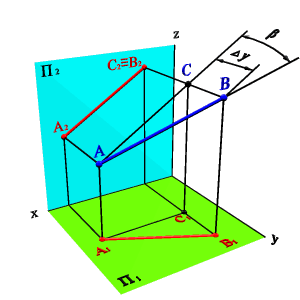

Рисунок 32. Определение натуральной
величины отрезка и угла его |
![]() |
