ПРАКТИЧЕСКАЯ РАБОТА 5

Тема: Точки. Создание массивов. Построение правильных многоугольников, прямоугольников, кривых линий и полилиний

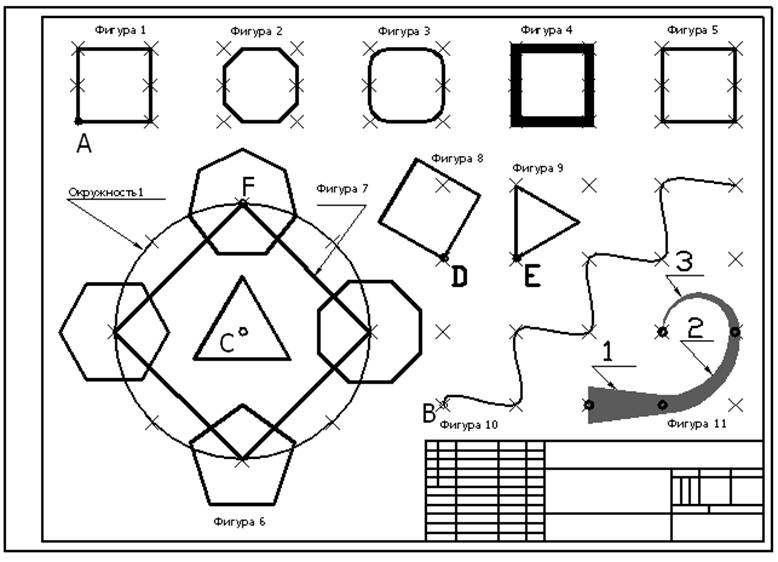

Рис. 5.1. Чертёж к практической работе 5

Таблица 5.1

Варианты заданий к практической работе 5

Параметры		Вариант
		1	2	3	4	5	6	7	8	9	10
Координаты точки А	X Y	40 240	35 220	25 230	40 200	25 200	30 200	35 190	30 220	40 200	25 200
Координаты точки B	X Y	240 65	280 70	220 75	200 80	225 65	180 70	230 75	250 80	240 65	225 70
Координаты точки С	X Y	110 100	130 110	100 115	100 100	100 100	95 100	105 105	115 110	110 100	100 100
Координаты точки D	X Y	240 180	270 170	200 180	200 165	225 160	180 170	230 160	250 170	240 160	225 160
Координаты точки E	X Y	250 180	215 170	240 180	230 165	260 160	210 170	260 160	280 170	270 160	255 160
Кол-во рядов n1		2	5	3	3	4	6	5	4	4	3
Расстояние между рядами a1, мм		30	10	15	20	18	12	12	15	20	25
Кол-во столбцов n2		10	11	12	10	11	10	10	12	14	10
Расстояние между столбцами a2, мм		35	25	20	30	28	32	30	25	22	30
Кол-во рядов n3		4	5	4	4	5	6	4	5	6	4
Расстояние между рядами a3, мм		40	25	35	25	25	20	25	25	20	30
Кол-во столбцов n4		6	5	7	8	5	10	6	4	5	6
Расстояние между столбцами a4, мм		25	18	22	22	40	20	25	35	30	25
Кол-во элементов в круговом массиве, n5		10	14	7	6	5	6	5	8	10	6
Радиус окружности R1, мм		60	65	65	50	55	60	50	55	50	50
Радиус описанной окружности R2, мм		20	25	15	15	15	10	20	15	25	15
Длина стороны квадрата b1, мм		20	25	18	15	15	10	20	20	22	20
Угол наклона стороны квадрата к оси OX, α		15	20	20	35	15	30	15	20	15	22
Длина стороны треугольника b2, мм		20	15	20	15	20	15	20	15	20	15
Угол наклона стороны треугольника к оси OX, β		7	10	13	15	20	25	10	15	20	15

1. Создайте новый файл чертежа. Используйте стандартный шаблон AutoCAD (шаблон по умолчанию acadiso.dwt)

Внимание! Чертёж, который вы выполните в данном упражнении, используется как шаблон для выполнения следующего практического задания. Сохраните его после завершения работы.

2. Постройте точку А по координатам (координаты точек по вариантам приведены в табл. 5.1).

Предварительно необходимо произвести настройку стилей точки (стиль точки определяет графическое обозначение – которым точка будет отображаться на экране).

Меню FORMAT(ФОРМАТ) – Point Style (Отображение точки). Выберите любой тип точки (рис. 5.2) и установите флажок на пункте «В абсолютных единицах». OK.

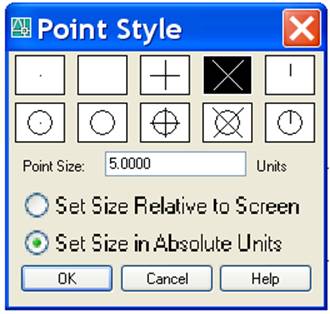

Рис. 5.2. Окно настройки отображения точки

Строим точку А. Команда построения точек Point (Точка) может быть вызвана через пункт основного экранного меню Draw (Рисование) или кнопкой Point (Точка) (рис. 5.3). После активации команды AutoCAD просит указать место положения точек. Вводим координаты точек в командной строке с клавиатуры.

Point (Точка).

Array (Массив).

Rectangle

(Прямоугольник).

Quadrant

(Квадрант)

Polygon

(Многоугольник)

Spline

(Сплайн)

Polyline

(Полилиния).

Рис. 5.3. Кнопки панели Рисование

3. Постройте прямоугольный массив исходным элементом которого является точка А (рис. 5.4). Массив должен состоять из n₁ рядов по n₂ столбцов. Расстояние между рядами a₁ и расстояние между столбцами a₂ (число рядов, столбцов и расстояния между ними смотри согласно варианту в табл. 5.1).

Команда ARRAY (МАССИВ) может быть вызвана через пункт основного экранного меню Modify (Редактирование) или кнопкой Array (Массив) (см. рис. 5.3).

4. Постройте точку В по координатам (координаты точек по вариантам приведены в табл. 5.1).

5. Постройте прямоугольный массив исходным элементом которого является точка В (рис. 5.4). Массив должен состоять из n₃ рядов и n₄ столбцов. Расстояние между рядами a₃ и расстояние между столбцами a₄ (число рядов, столбцов и расстояния между ними смотри согласно варианту в табл. 5.1).

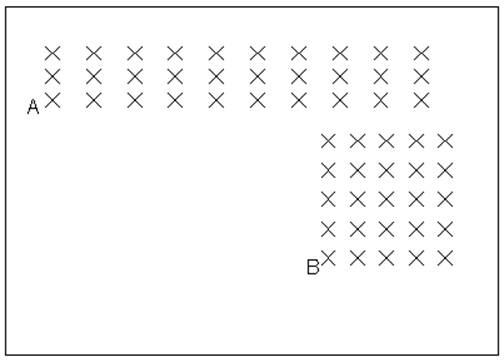

Рис. 5.4. Прямоугольные массивы А и В

6. Постройте Фигуру 1 – прямоугольник (см. рис. 5.1). Команда построения Rectangle (Прямоугольник). Вызвать её можно кнопкой (рис. 5.3) или через меню Draw (Рисование) – Rectangle (Прямоугольник).

Вершины прямоугольника указывайте щелчком мыши по точкам массива. Перед построением прямоугольника убедитесь, что в настройках режима постоянной объектной привязки отмечен флажком пункт Point (Узел).

7. Постройте Фигуру 2 - прямоугольник со скошенными углами (см. рис. 5.1). После вызова команды Rectangle (Прямоугольник) выберите в командной строке опцию Chamfer (Фаска).

Пример диалога в командной строке

Command: _rectang

Specify first point or [Chamfer/Elevation/Fillet/Width]: введите с клавиатуры Chamfer (Фаска) Enter

Укажите размеры катетов фаски 8 мм. Затем укажите вершины прямоугольника щелчками мыши по точкам массива.

8. Постройте Фигуру 3 - прямоугольник с закруглёнными углами (см. рис. 6.6). Для этого после вызова команды Rectangle (Прямоугольник) выберите в командной строке опцию Fillet (Сопряжение). Укажите радиус сопряжения 10 мм.

Пример диалога в командной строке

Command: _rectang

Specify first point or [Chamfer/Elevation/Fillet/Width]: введите с клавиатуры Fillet если AutoCAD на английском языке или Сопряжение, если на русском Enter

9. Постройте Фигуру 4 – прямоугольник, контурная линия которого имеет определённую толщину. Для этого после вызова команды Rectangle (Прямоугольник) выберите в командной строке опцию Width (Ширина или Вес) и назначьте ей значение 5 единиц.

Примечание. Значения заданные для параметров Фаска, Сопряжение и Вес запоминаются, если они больше не используются их нужно предварительно "обнулить".

10. Постройте Фигуру 5 - такой же прямоугольник как в п. 6.

11. Постройте точку С (координаты в табл. 6.1).

12. Постройте Окружность 1 радиусом R1 с центром в точке С.

13. Нанесите точку F, расположенную в верхней диаметральной точке Окружности 1 (рис. 5.5.). Используйте режим временной объектной привязки Quadrant (Квадрант)

14. Постройте круговой массив из n копий точки F равномерно расположенных по контуру Окружности 1 (рис. 5.1).

Создаём массив также как в п. 3, но указываем тип массива Polar (Круговой).

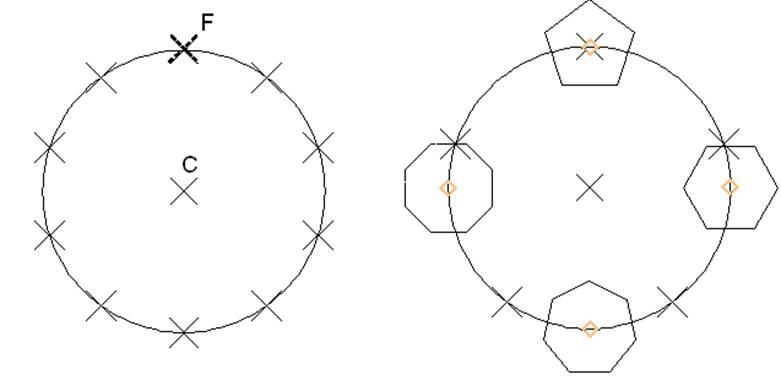

Рис. 5.5. Круговой массив F Рис. 5.6. Группа правильных многоугольников

15. Постройте Группу правильных многоугольников расположенных в точках квадранта окружности (рис. 5.6.).

С помощью команды Polygon (Многоугольник) строим пяти-, шести-, семи-, восьмиугольники, для которых центры описанных окружностей расположены на диаметральных точках Окружности 1, а радиусы описанных окружностей равны R2.

Вызвать команду построения правильных многоугольников можно кнопкой (рис. 5.3) или через меню Draw (Рисование) – Polygon (Многоугольник). После вызова команды AutoCAD запрашивает:

· количество сторон многоугольника;

· место расположения центра многоугольника (в данном задании используйте режим объектной привязки Quadrant (Квадрант);

· способ построения (вписанный в окружность);

· радиус вспомогательной окружности (R2).

16. Постройте треугольник в центре Окружности 1, с радиусом описанной окружности R2 (см. рис. 5.1).

17. Постройте Фигуру 7 – квадрат (см. рис. 5.1). Воспользуйтесь командой Polygon (Многоугольник). Вершины квадрата укажите щелчком мыши на диаметральных точках окружности (используйте режим временной объектной привязки Quadrant (Квадрант)).

18. Постройте Фигуру 8 – квадрат со стороной b₁, расположенной под углом α градусов к горизонтали (рис. 5.1).

В данном случае многоугольник строится по известной стороне. Для построения квадрата по одной из сторон активируем команду Polygon(Многоугольник). Затем в командной строке выбираем опцию Edge (Сторона). Затем в поле чертежа указываем первую точку (точка D). С клавиатуры, используя метод полярных координат, вводим длину и направление стороны квадрата.

19. Построить Фигуру 9 – треугольник (см. рис. 5.1). Сторона треугольника равна b₂ и расположена под углом β градусов к горизонту.

20. Построить Фигуру 10 – сплайн (сглаженная кривая линия) (рис. 5.1).

Построение выполняется с помощью команды SPLINE (СПЛАЙН). Вызвать её можно кнопкой (рис. 5.3) или через пункт меню DRAW (РИСОВАНИЕ) – SPLINE (СПЛАЙН). Построение выполняется указанием узловых точек сплайна щелчком мыши на чертеже. После указания последней точки надо трижды нажать клавишу Enter.

21. Построить Фигуру 11 – полилиния (сложная линия, состоящая из прямолинейных и криволинейных участков различной толщины) (рис. 5.1). Первый участок - прямая переменной толщины (от 20 мм до 10 мм). Второй участок дуга окружности переменной толщины (от 10 мм до 5 мм). Третий участок дуга окружности переменной толщины (от 5 мм до 0 мм).

Построение выполняется с помощью команды POLYLINE (ПОЛИЛИНИЯ). Активируется кнопкой (рис. 5.3) или через меню DRAW (РИСОВАНИЕ) – POLYLINE (ПОЛИЛИНИЯ).

После вызова команды указываем первую точку полилинии. Затем в командной строке выбираем параметр Width (Ширина) и указываем толщину начала и конца данного участка линии (20мм, 10мм) затем указываем конечную точку данного участка полилинии.

Затем (не прерывая команды - полилиния) в командной строке выбираем опцию Arc (Дуга), вызываем параметр Wigth (Ширина), указываем толщину начала и конца дуги с клавиатуры (10 мм и 5 мм), указываем конечную точку дуги щелчком мыши на чертеже.

Затем (не прерывая команды - полилиния) в командной строке выбираем параметр Arc (Дуга), выбираем параметр Wigth (Ширина), указываем толщину начала и конца дуги (5 мм и 0 мм), указываем конечную точку дуги.

22. Предъявите чертёж преподавателю для проверки. Сохраните чертеж на дискете или другом носителе. Он необходим вам для выполнения следующей лабораторной работы.
