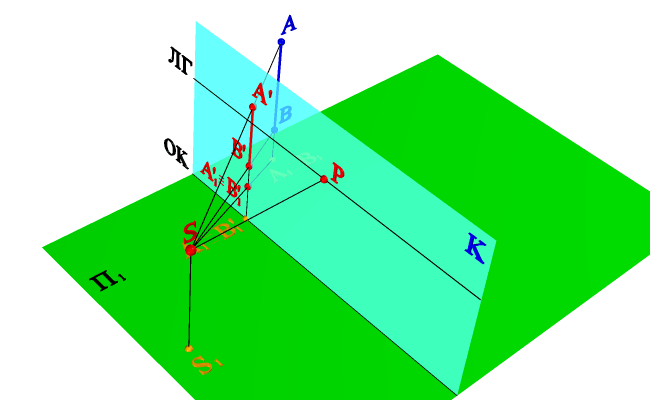

Источник света расположен перед отрезком и слева от него Если источник света расположен перед прямой, слева от нее, то точка схода горизонтальных проекций световых лучей F S1 будет находиться на линии горизонта справа от перспективы прямой, а точка схода световых лучей F S − ниже линии горизонта. Так как прямая АВ перпендикулярна предметной плоскости, то тень, падающая от нее на эту плоскость, параллельна горизонтальной проекции светового луча. Для построения падающей тени от прямой следует найти тени от точек А и В на горизонтальной проекции световых лучей, проходящих через эти точки.
|
