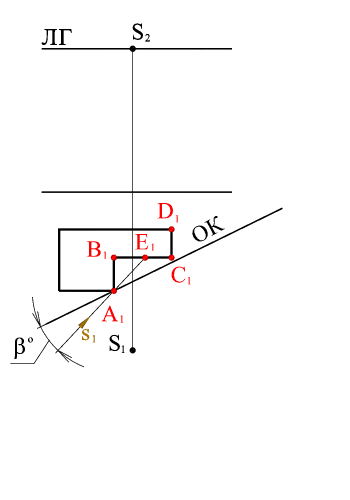

Через горизонтальную проекцию точки зрения S₁ проводим луч, параллельный горизонтальной проекции светового луча s₁, до пересечения с основанием картины в точке F^S₁ (горизонтальной проекции точки схода горизонтальных проекций световых лучей). Из этой точки проводим линию проекционной связи до пересечения с линией горизонта. Полученная точка является точкой схода горизонтальных проекций световых лучей.

Из точек F ^S₁ и S₁ проводятся прямые под углом соответственно 45 и 90^о к горизонтальной проекции светового луча, которые пересекаются в точке 1.

Строим угол 35^о15'54" − натуральную величину угла наклона световых лучей к предметной плоскости.

Отрезок S₁3 определяет разность координат D Z точек схода F ^S световых лучей и F ^S1 горизонтальных проекций световых лучей.
