Направление световых лучей в перспективе

Обычно в качестве источника света принимают естественное солнечное освещение (поток параллельных световых лучей). Стандартного направления световых лучей в перспективе не предусмотрено. Направление светового потока выбирается произвольно, из условия наилучшего выявления объемов.



Направление световых лучей в перспективе определяется двумя геометрическими параметрами:

1. α − углом наклона световых лучей к предметной плоскости П1.

2. b − углом наклона горизонтальных проекций световых лучей к картинной плоскости К.



Наклон лучей к предметной плоскости α обычно принимается в пределах от 30º до 60º. Чем больше угол тем короче тень объекта. Часто угол α берут равным 45º.

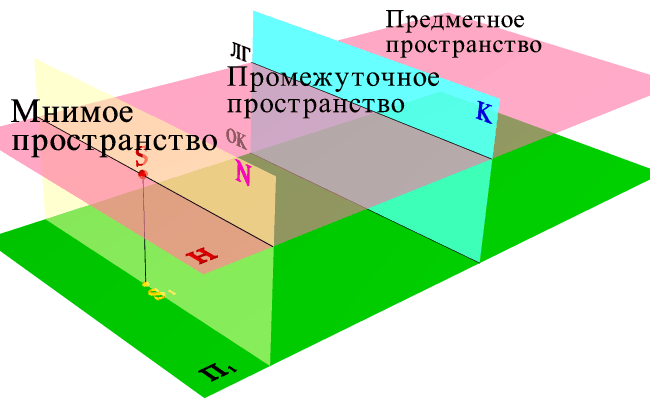

В зависимости от значения угла b  различают три положения источника света:

  1. Солнце расположено в мнимом пространстве, т.е. сзади наблюдателя. В этом случае солнечные лучи – нисходящие параллельные прямые. При таком положении Солнца падающая тень будет направлена от зрителя, а сам предмет будет обращен к нему своей солнечной стороной.

  2. Солнце расположено в предметном пространстве, т.е. перед зрителем. В этом случае солнечные лучи – восходящие параллельные прямые. При таком положении Солнца падающая тень от предмета направлена на зрителя, а сам предмет обращен к нему теневой стороной.

  3. Солнце расположено в промежуточном пространстве, т.е. сбоку от зрителя (слева или справа). В этом случае солнечные лучи параллельны плоскости картины и наклонены к предметной плоскости под произвольным или заданным углом, т.е. они являются фронтальными прямыми. Предмет к зрителю будет обращен частично освещенной и теневой стороной.
