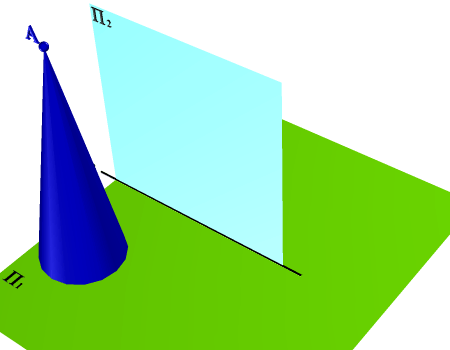

Построение собственной и падающей теней прямого кругового конуса, основание которого расположено в горизонтальной плоскости, выполняется в следующей последовательности: 1. Определяем действительную или мнимую тень от вершины А на горизонтальную плоскость проекций. 2. Из горизонтальной проекции полученной тени проводим две прямые, касательные к окружности основания конуса. Точки касания этих прямых к окружности основания конуса определяют положение образующих конуса, которые являются контуром собственной тени конуса. 3. Меньшая дуга окружности основания конуса и построенные образующие определяют контур падающей тени. |
||||
|
