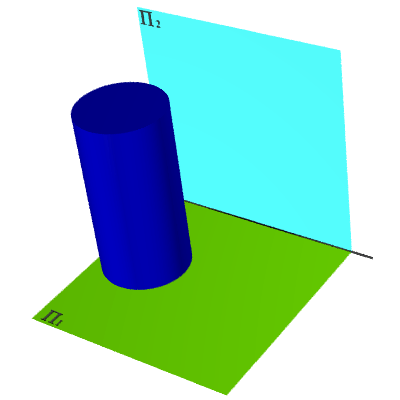

Для определения контура собственной тени прямого кругового конуса проведем две горизонтально проецирующие лучевые плоскости, касательные к поверхности цилиндра и составляющие с фронтальной плоскостью проекций угол 45^о.

Образующие АВ и СД, по которым плоскости касаются цилиндра, и полуокружности верхнего и нижнего оснований определяют контур собственной тени.

Падающая тень цилиндра ограничена тенью от контура собственной тени.

Тени от образующих строятся как тени вертикальных прямых.

Нижняя полуокружность совпадает с основанием цилиндра и расположена на горизонтальной плоскости.

Верхняя полуокружность строится как тень от сектора окружности, параллельной горизонтальной плоскости.
