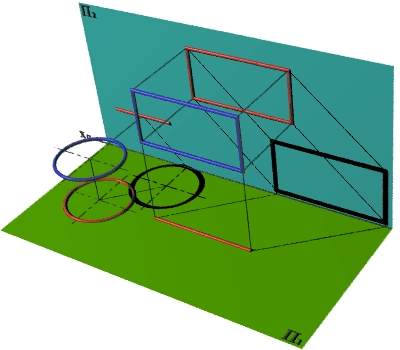

Тени плоских геометрических объектов частного положенияПри изображении архитектурных фрагментов, строительных конструкций и сооружений часто приходится строить падающие тени от плоских геометрических объектов, которые находятся в частном положении относительно плоскостей проекций. В соответствии с основным свойством параллельного проецирования падающая тень плоского геометрического объекта, параллельного плоскости проекций, параллельна ортогональной проекции объекта и конгруэнтна самому объекту. Для построения тени круга достаточно найти тень его центра и провести окружность радиуса данного круга. Для построения тени многоугольника достаточно найти тень одной вершины и построить конгруэнтный многоугольник. |
|
|
|
