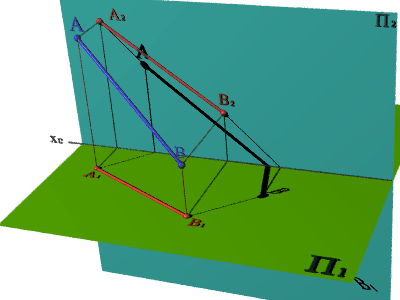

Тень от отрезка прямой линииДля построения тени отрезка АВ прямой линии на плоскость достаточно построить тени точек А и В на эту плоскость и соединить их прямой линией. Тень от отрезка прямой общего положенияТень АтВт от отрезка АВ, падающая на пересекающиеся плоскости П1 и П2, имеет точку излома Ст, лежащую на линии их пересечения (оси х), которая также является точкой пересечения теней отрезка на каждую из плоскостей проекций АтB'т и А'тBт.
|
|
|
|
