3. Если изображается высотное здание, надо проверить и вертикальный угол φ.

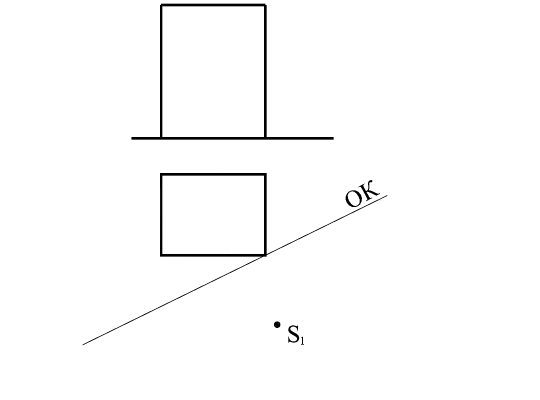

Для этого следует провести в плане проецирующий луч S к ближайшему вертикальному ребру, а затем повернуть его вместе с точкой зрения во фронтальное положение, спроецировать на фасад, на линию горизонта. Из полученной точки S₂^' надо провести луч к верхней точке ребра здания и проверить величину угла. Вертикальный угол зрения удобно отсчитывать от перпендикуляра, проведенного к картине, т.е. от главного луча. Это половина полного угла зрения. Вертикальный угол зрения φ' не должен превышать 40^о.
