Алгоритм решения задачи:

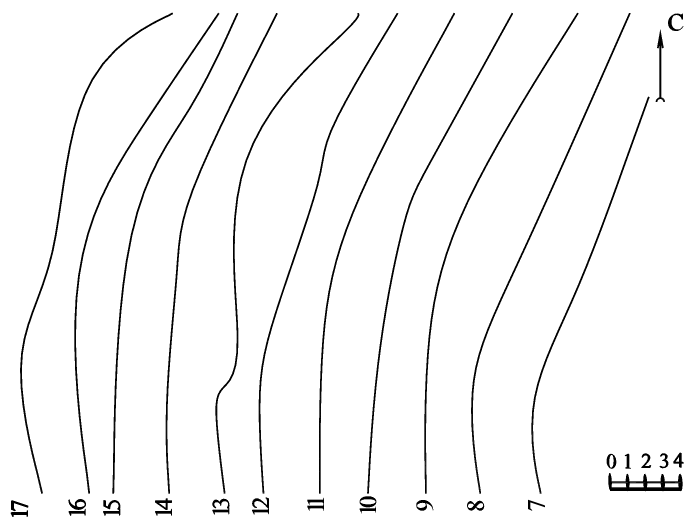

1. Определяем точки нулевых работ А и В (шаги 1 – 3). Сравнивая отметки проектируемого сооружения с отметками рельефа, определяем положение выемки и насыпи.

2. Строим для откосов выемки масштабы уклонов, через их деления проводим горизонтали откосов параллельно контуру площадки. Находим точки пересечения с горизонталями рельефа и строим линию пересечения откосов с рельефом (шаги 4 – 12).

3. Строим для откосов насыпи масштабы уклонов, через их деления проводим горизонтали откосов параллельно контуру площадки. Находим точки пересечения с горизонталями рельефа и строим линию пересечения откосов с рельефом (шаги 13 – 18).

4. Строим горизонтали откосов аппарели − прямые линии, касательные к поверхности прямого кругового конуса (шаги 19, 20).

5. Находим линию пересечения откосов аппарели с рельефом и откосами площадки (шаги 21, 22).

6. Оформляем линию пересечения уклонов насыпи и аппарели. Обозначаем уклоны штриховкой (шаги 23 – 25).
