Земляные сооружения на горизонтальной плоскости

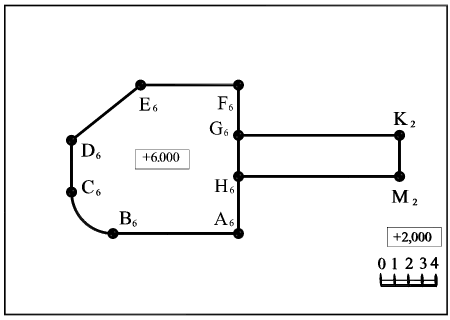

Задача. Спроектировать откосы горизонтальной строительной площадки, контур которой ABCDEFA с отметкой уровня 6 м. Площадка должна быть выполнена в виде насыпи на горизонтальной плоскости местности с отметкой 2 м и наклонным въездом на строительную площадку (аппарель), заданную параллельными прямыми GK и HM. Уклоны откосов площадки i_п=1:1, аппарели i_a=1:2.

Алгоритм решения задачи:

1. Градуируем прямые G₆K₂ и Н₆М₂ и проводим горизонтали аппарели с отметками 6, 5, 4, 3 и 2 (шаги 1 − 4).

2. Определяем направление горизонталей откосов аппарели. Для этого из точек G₆ и Н₆ проводим окружности радиусом R=1/i=2. Проводим горизонтали откосов аппарели (шаги 5 − 7).

3. Проводим горизонтали откосов площадки через горизонтальные участки прямых, ограничивающих контур площадки. Горизонтали проходят параллельно прямым с интервалом L=1/i=1. Проводим горизонтали конической поверхности, образующей откос, проходящий через дугу окружности ВС. Эти горизонтали представляют собой концентричные дуги окружности с интервалом L=1/i=1 (шаг 8).

4. Определяем линии пересечения соседних откосов, которые проходят через точки пересечения горизонталей откосов с одинаковыми отметками (шаг 9).

5. Наносим масштабы уклонов и обозначаем уклоны штриховкой (шаг 10).
