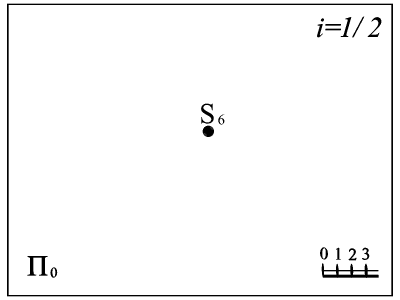

Коническая поверхность Поверхность прямого кругового конуса с вертикальной осью может быть задана проекцией вершины S с указанием отметки и горизонталями (окружностями). Градуированная проекция любой образующей такого конуса является масштабом уклона поверхности и ее линией ската. На практике чаще всего поверхность прямого кругового конуса задается проекцией его вершины с указанием числовой отметки и уклоном образующих. Если поверхность конуса задана вершиной S6 и уклоном образующих i=1/2, то для построения горизонталей этой поверхности достаточно провести проекцию любой образующей SA, проградуировать ее и провести горизонтали (окружности) с отметками, соответствующими отметкам образующих.
|
