Определение величины отрезка прямой
и угла его
наклона к нулевой плоскости
Это метрическая задача, которая хорошо решается методом
совмещения.

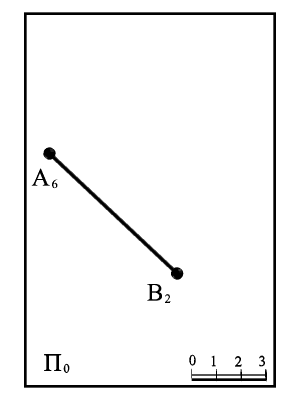

Проецирующую плоскость
b совмещаем с
П0 вращением вокруг проекции А6В2
заданного отрезка АВ. При этом прямая совмещается с
плоскостью нулевого уровня и занимает положение А'В'. Отрезок
А'В' равен натуральной величине отрезка АВ, а угол
a
между проекцией отрезка и его совмещенным положением
равен истинной величине угла наклона отрезка АВ к плоскости
П0.
|
