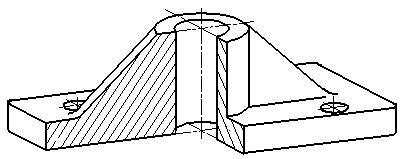

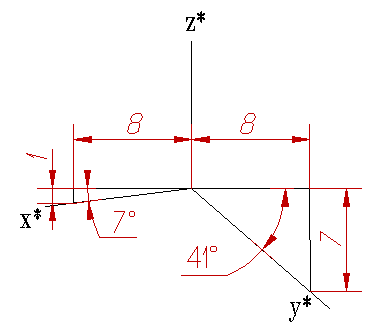

При построении прямоугольной диметрической проекции сокращение длин по оси y' принимают вдвое больше, чем по двум другим, т.е. полагают, что
u=ω, а υ=0,5u.
Тогда 2u2+(0,5u)2=2, откуда u2=8/9 и u ≈ 0,94, а υ=0,47.
В практических построениях от таких дробных коэффициентов обычно отказываются, поэтому вводят масштаб увеличения, определяемый соотношением 1/0,94=1,06. Тогда коэффициенты искажения по осям x' и z' равны единице, а по оси y' − вдвое меньше: υ=0,5.
|
|
|
|
|
|
