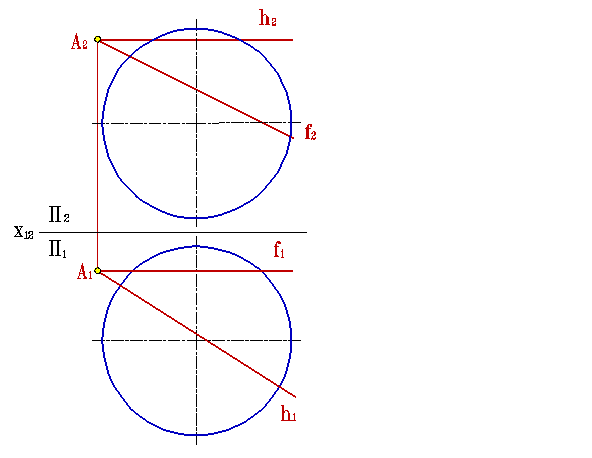

Задача Построить линию пересечения сферы плоскостью общего положения α (h∩ f). Алгоритм решения задачи: 1. Произведем замену плоскостей проекций таким образом, чтобы плоскость α стала проецирующей, т.е. переведем плоскость общего положения в частное. h − горизонталь, f − фронталь. Чтобы перевести плоскость α в положение проецирующей плоскости, необходимо ввести новую плоскость проекций перпендикулярно горизонтальной проекции горизонтали h1 либо перпендикулярно фронтальной проекции фронтали f2.
2. Дальнейшее решение аналогично задаче
по построению линии пересечения сферы с проецирующей плоскостью. |
