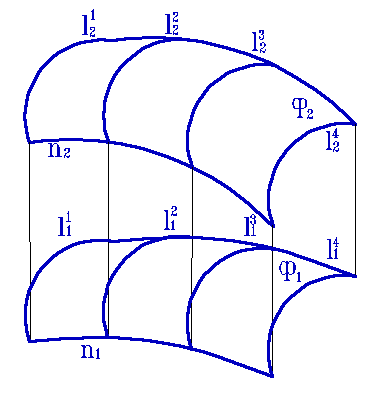

Задача Дано: 1. Поверхность Ф, заданная проекциями каркаса, состоящего из образующих линий l и направляющей n.
2. Горизонтальная проекция точки К,
принадлежащая поверхности Ф. Алгоритм решения задачи: 1. Через заданную проекцию точки К1 проводим одноименную проекцию произвольной вспомогательной линии, принадлежащей поверхности m1. 2. Находим точки 12, 22, 32, 42 пересечения проекции линии m2 с проекцией каркаса поверхности, т.е. соответственно с проекциями линий l12, l22, l32, l42. 3. По линиям связи находим проекции точек 11, 21, 31, 41, лежащих на проекциях образующих каркаса соответственно l11, l21, l31, l41 и определяющих положение проекции линии m1 на поверхности Ф. 4. По линии связи находим положение фронтальной проекции точки К2, принадлежащей вспомогательной линии m2. |
