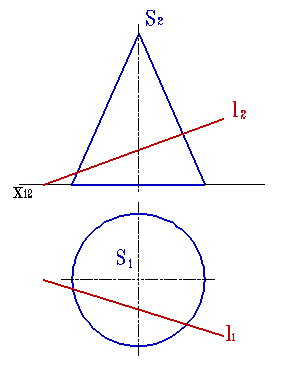

Пусть основание конуса лежит в горизонтальной плоскости проекций. Тогда решение задачи на эпюре сводится к нахождению горизонтального следа вспомогательной секущей плоскости – плоскости общего положения (S, l). След, пересекаясь с основанием конуса в точках D и F, определяет недостающие вершины треугольника DFS, который является сечением конуса плоскостью (S, l). Так как полученный треугольник и прямая l лежат в одной плоскости, точки их пересечения К и М и есть точки пересечения прямой с конусом.
|
