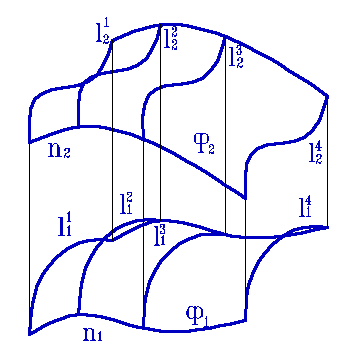

Задача Дано: 1. Поверхность Ф, заданная проекциями каркаса, состоящего из образующих линий l и направляющей n.
2. Фронтальная проекция линии
m, принадлежащая поверхности Ф. Алгоритм решения задачи: 1. Находим точки 12, 22, 32, 42 пересечения проекции линии m2 с проекцией каркаса поверхности, т.е. соответственно с проекциями линий l12, l22, l32, l42. 2. По линиям связи находим проекции точек 11, 21, 31, 41, лежащих на проекциях образующих каркаса соответственно l11, l21, l31, l41 и определяющих положение проекции линии m1 на поверхности Ф. |
